Схема підключення світлодіодної стрічки для підсвічування мотоцикла

Як зробити підсвічування на мотоцикл (схема підключення)

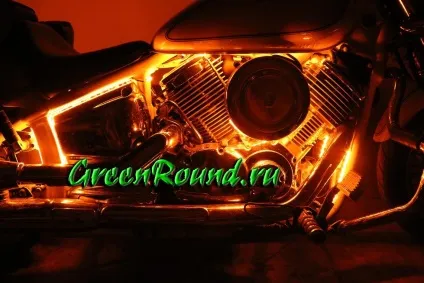

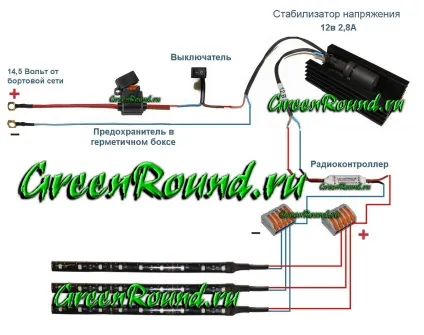

Для підключення світлодіодної стрічки до мотоциклу необхідно встановити:
1. Запобіжник відразу після акумулятора, для захисту останнього від короткого замикання.
2. Вимикач для управління підсвічуванням
3. Стабілізатор напруги. Він необхідний для захисту світлодіодним стрічки від стрибків напруги і від подачі підвищеної напруги.
4. Радіоконтроллер для регулювання яскравості світіння стрічки і включення різних програм миготіння: стробоскоп, биття серця і т.д. (Встановлюється за бажанням)
5. Світлодіодна стрічка на акриловій підкладці

Детальніше про стабілізатори напруги для мотоцикла (автомобіля)

У той час коли двигун заведений, працює генератор і для зарядки 12 вольта генератор видає в середньому 13, 8 - 14В. При різкій разгазовке обертів двигуна зростають і генератори здатний видавати до 14,5В.
Для світлодіодним стрічки подача підвищеної напруги не бажана, тому що вона сильніше гріється і починається процес руйнування кристалів. Термін служби світлодіодної стрічки скорочується.
Поставляються стабілізатори розраховані на максимальну силу струму до 2,8 ампер, а це значить, що при використанні стандартної лени (4,8 Вт на 1 метр) можна підключити до одного стабілізатора до 7 метрів світлодіодної стрічки. Орієнтовна кількість світлодіодним стрічки для підсвічування мотоцикла:
- під баком 2х0,5м,
- передня частина рами 2х0,15м,
- радіатор 2х0,3м,
- повітряний фільтр, гудок, 0,7м,
- під сидінням 0,7м,
- бардачок під сидінням і декоративна кришка з іншого боку мотоцикла 0,7 м,
- задня частина рами 2х0,15м.
Разом на підсвічування двигуна, рами та під сидінням орієнтовно потрібно 4м світлодіодної стрічки.
Додатково стабілізатор напруги оснащений модулем зниження пульсацій, модуль згладжує скачки напруги викликані генератором і забезпечує рівномірне світіння стрічки без будь-яких мерехтінь.

Як правильно підключити стабілізатор напруги

У стабілізатора напруги 2 кабелю:
З білої маркуванням - вихід 12 вольт, а без маркування вхід 14,5 вольт.
На кожному кабелі синій провід - мінус, а коричневий - плюс.
