Розріз - уявне розсічення предмета однією або декількома площинами. На розрізі показуються також і ті деталі і їх частини, які розташовані за січною площиною.

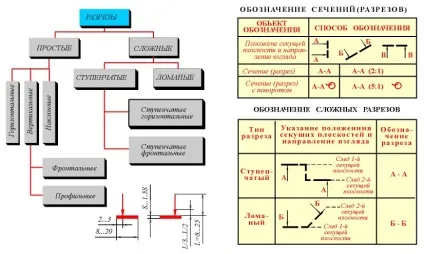

Залежно від числа січних площин розрізи поділяються на:

Простий розріз - для формування використовується одна площина. Можна не позначати, якщо зображення розрізу знаходиться на місці основного виду, на одному аркуші з головним видом, не відокремлене від головного виду іншими зображеннями.

Складний розріз - для формування використовуються дві і більше січних площин. Позначається завжди.

Ламаний розріз - для формування використовуються дві (більша кількість використовується рідко), що перетинаються.

Ступінчастий розріз - для формування використовуються дві і більше паралельні площині.

Залежно від положення площини відносно горизонтальної площини проекції розрізи поділяються на:

Горизонтальні - січна площина паралельна горизонтальній площині проекції.

Вертикальні - січна площина перпендикулярна до горизонтальної площини проекції.

Похилі - січна площина складає з горизонтальною площиною кут, відмінний від прямого.

3. В залежності від положення січної площини відносно основних вимірів предмета розрізняють розрізи:

Поздовжні - січна площина спрямована вздовж довжини або висоти предмета.

Поперечні - січна площина перпендикулярна до довжини або висоті предмета.

4. В залежності від повноти зображення розрізи бувають:

Повні - січна площина перетинає весь предмет і зображення внутрішнього його будови показується по всьому перетину.

Місцеві - січна площина перетинає тільки ту частину предмета, в якій потрібно показати його внутрішню форму. Межі місцевого розрізу показуються тонкою суцільною хвилястою лінією. Місцеві розрізи не позначав.
