Типи і особливості оголовків для гвинтової палі, як здійснити монтаж оголовків

При будівництві приватного будинку дуже важливим етапом є закладка фундаментів. Вибір даної конструкції залежить від наступних факторів:

Від типу споруджуваного будови.
Від виду грунтів, які залягають на земельній ділянці.
Від матеріального становища замовника.

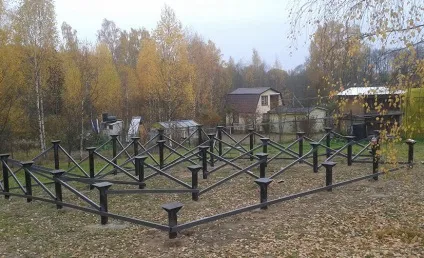

Якщо ділянка, де планується будівництво, має складний, нерівний рельєф, або пучіністие, і заболочений грунти, то в цьому випадку доцільно буде застосувати фундамент палі.

При зведенні приватної будівлі можна застосувати наступні типи паль:

Гвинтові. Являють собою металеві труби з гвинтовим шнеком в нижній частині. При обертанні такої палі навколо осі вона занурюються в землю. Після закручування палі до потрібної позначки, в них заливається бетон.
Буронабівниє. Даний тип виготовляється з бетону. Грунт пробуривают спеціальним садовим буром, закладають в отримані отвори каркас з арматури, і заливають бетоном. В якості опалубки виступають стінки котловану. При сипучих грунтах можна використовувати різні труби.

особливості оголовків

призначення

Оголовок - це опорна частина в конструкції палі. Після того як всі стрижні встановлені, на них потрібно встановити горизонтальну обв'язку. Стрижні є труби, як на них покласти підставу? Якраз для цього і потрібні оголовки, які надягають на трубу стрижня.

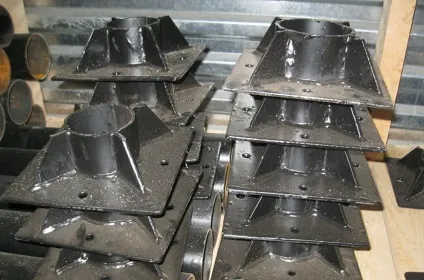

Дана конструкція являє собою лист металу прямокутної форми, до якого приварена труба з ребрами жорсткості. Дана труба по діаметру повинна бути більше ніж паля, щоб вільно на неї вдягатися. Пластина по периметру має отвори для кріплення. Після пристрою, на ці елементи монтується ростверк.

Ростверк може бути по типу залягання:

По виду застосовуваних матеріалів:

Дерев'яний.
З металевих профілів.
Залізобетонний.

Головним призначення оголовка - рівномірний розподіл навантаження від будівлі на палі.

За типом оголовки випускаються:

З круглим перетином.
Прямокутного перетину.
Багатокутні.
У вигляді тавра.

Зварні. Оголовки приварюються до тіла палі. Спочатку відбувається з'єднання на три або чотири точки, а потім по колу. Важливою особливістю є те, що зварювальний шов не замикається, залишається зазор, приблизно тридцять міліметрів.
Болтові. Кріплення відбувається за допомогою болтового з'єднання. Металовироби для кріплення краще застосовувати з оцинкованим покриттям.

За міцності:

Вибір даного вироби залежить від конкретних умов будівництва, купувати їх необхідно з урахуванням проектної потужності.

Основні фактори, що впливають на вибір даної конструкції:

Тип і матеріал ростверку.
Види застосованих паль.
Конструкція будівлі.

особливості монтажу

Технологію зрізання можна застосувати для стрижнів з будь-якого матеріалу. Різанні піддаються і деревина і метал і залізобетон. Різниця полягає лише в вживаному інструменті. При різанні деревини підійде звичайна пила.

Для металу доведеться використовувати машинку шліфувальну кутову. При різанні бетону на дану машинку одягають спеціальний коло. Також можна застосувати дискові пилки з різними ріжучими елементами.

Устаткування для спилювання може бути:

Процедуру різання можна розділити на наступні етапи:

На трубі позначать лінію для зрізання. Вимірювати необхідно з різних сторін. При позначці з одного боку, є небезпека зробити не рівний рез. Це з'ясується на етапі установки оголовка. В процесі монтажу його буде дуже важко привести в горизонтальне положення.
Ріжучим інструментом по лінії зрізу спочатку пропілівают невелику борозну.
Далі по цій борозні відбувається безпосередньо відпилювання труби.

Ця технологія має певні переваги:

Висока продуктивність робіт.
Низька вартість ріжучого інструменту.
Простота виконання, не вимагає залучення кваліфікованих фахівців.

Швидкий знос ріжучих дисків.
Даний вид роботи досить травмонебезпечний. Необхідне чітке дотримання вимог техніки безпеки.

Після того, як всі стрижні закручені до проектної позначки, і обрізані в необхідному рівні, починається монтаж оголовків паль. Надягаємо даний елемент на стрижень і отчерчиваем позначку, до якої він сідає на трубу.

Знімаємо елемент і очищаємо трубу від верхнього краю, до проведеної оцінки. Ця процедура необхідна для отримання якісних зварних швів. Оля очищення можна використовувати машинку шліфувальну кутову, в народі звану «болгарка».

Після цього знову одягаємо оголовок, і допомогою рівня перевіряємо його розташування відносно горизонтальної площини. Даний елемент повинен строго перебувати в горизонті, якщо є відхилення, значить, труба відпиляна не рівно, і це треба виправляти.

Подальший монтаж складається з наступних операцій:

Установка в горизонтальній площині.
Зварювання конструкцій в двох місцях.
Проварювання елементів по колу, з залишенням зазору в 20-30 міліметрів. Даний технологічний зазор необхідний для вентилювання внутрішніх поверхонь вироби. Для зварювання використовуємо інверторний апарат з силою струму приблизно 90 ампер. Електроди необхідно використовувати товщиною 3 міліметри.
Очищення зварювальних швів. Для визначення якості зварювання шви необхідно очистити металевою щіткою.
Забарвлення. Останній етап установки оголовків. Фарбуємо всю конструкцію. Краще застосувати покриття із захисними властивостями.

Монтаж фундаментів з гвинтових паль є найекономічнішим варіантом для приватного будівництва. При дотриманні технології будівельного виробництва термін служби такого фундаменту не обмежений.
