Привіт, друзі!
Буквально назріла необхідність статті про розпаювання і терморегулятори AV - кабелів (наголос на «а»), так як все частіше до мене стали звертатися клієнти, з проханням «полагодити» кабель 3 × RCA (дзвіночки) - TRRS ( «джек» або «пальчиковий », кому як зручно називати). (Що таке штекер і роз'єм TRRS. Його розміри і специфікація, було описано в ЦІЙ статті.)
Загалом клієнти скаржаться на неправильну роботу AV - кабелів і просять відновити їх працездатність, не підозрюючи, що потрібно просто поміняти місцями «дзвіночки». Справа в тому, що різні виробники роблять терморегулятори не по якомусь стандарту, а покладатись на своє внутрішнє «фантазією».
Якщо у таких AV-кабелів загальний контакт GND, то вони можуть бути взаємозамінні, слід спробувати поміняти місцями «дзвіночки» в різних варіантах. Якщо ж такі варіації не дали результату, то даний кабель не підходить до вашого пристрою і потрібно придбати інший, попередньо проконсультувавшись з фахівцем.

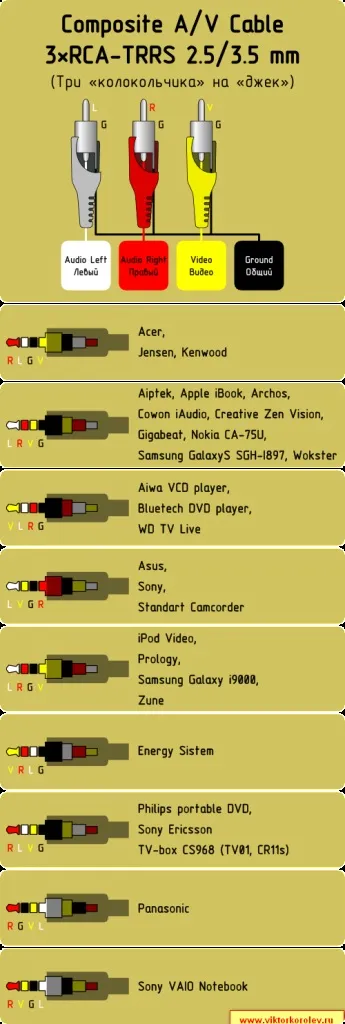

З одного боку даного AV-кабелю розташовані три штекера RCA (дзвіночки), з іншого четирехполюсний штекер TRRS (джек або пальчиковий).
Штекерам RCA присвоєні, відповідно до призначення, певні кольори:
Червоний - правий канал аудіо (R);
Білий - лівий канал аудіо (L);
Контакти «землі» об'єднані в кабелі і утворюють загальний контакт «G» (Ground).
Терморегулятори штекера TRRS в даних кабелях може бути різною, залежно від виробника.
