Саморобний дворовий подовжувач з котушки від зварювального дроту
Коли, щоденне змотування кабелю собі на лікоть, а потім його розплутування дістає, то доводиться в терміново порядку майструвати пристрій типу цього.
Мій варіант саморобної садово-дворового подовжувача з того, що було на той момент під рукою.
А було ось що:

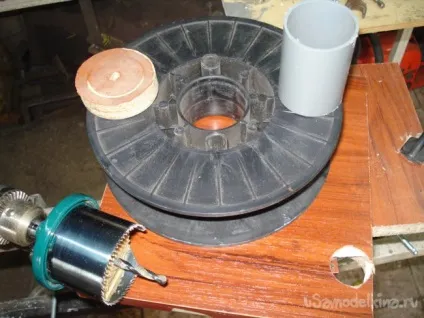

Шматок ЛДСП. обрізок ПВХ труби D-40 мм, шматок ламінату. ПВХ панель, шпилька різьбова або великий шуруп, невелика циліндрична ручка від старої тумбочки і найголовніша деталь - порожня котушка від зварювального дроту.
Інструменти:
Дриль електрична, свердла, сверло- коронка складальна, пила, струбцина, викрутка, ніж, ключ, ел. кабель
30 м, вилка, розетка.
виготовлення:

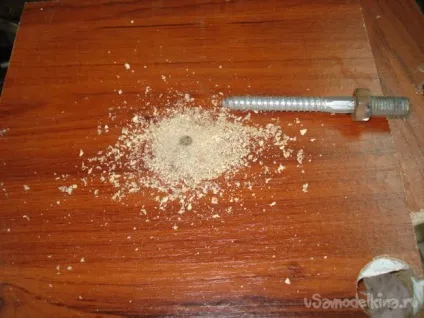

Відпилюємо ЛДСП розміром 300 * 300 мм, свердлимо по центру отвір для вкручування шпильки (шурупа), в залежності від того що у Вас знайшлося.
Беремо ПВХ трубу і відрізаємо від неї шматок рівний ширині котушки + 10 мм, запас під шайбу, це буде втулка на якій обертається котушка з дротом.

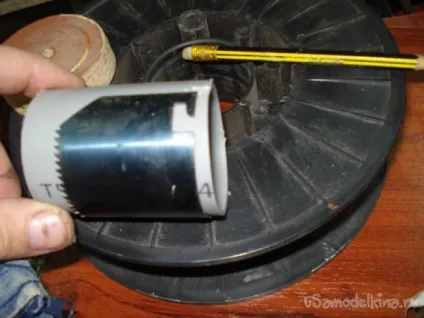

Тепер підберемо свердла-коронки, нам потрібно три різних розміру, одне №1 рівне або трохи менше зовнішнього діаметра труби, друге №2 рівне зовнішньому діаметру і третє №3 більше другого на 10 мм і більше.

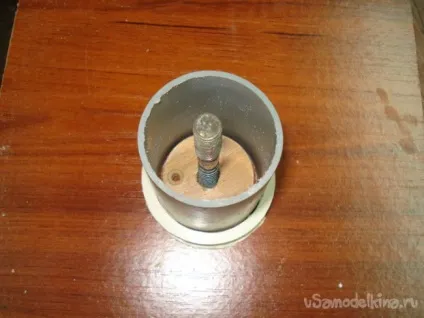

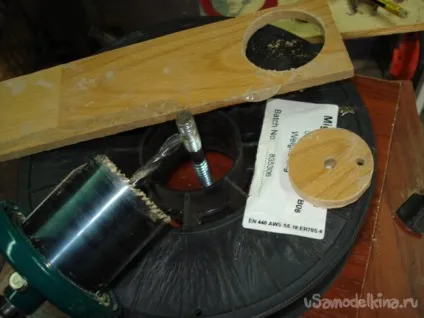

Першим свердлом виготовляємо зі шматка ЛДСП або ламінату кілька центрирующих шайб для труби, одягаємо їх на шпильку і слідом надягаємо трубу втулку.

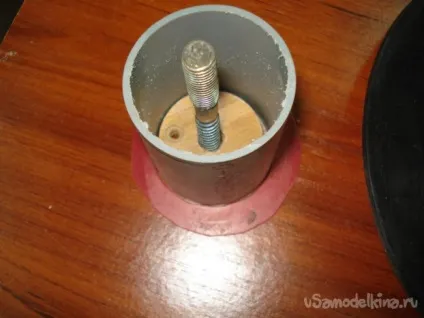

Свердлом №3 свердлимо ПВХ панель (ламінат), отриманий гурток свердлимо свердлом №2. виходить кільце, воно повинно сподіватися на трубу, слідом надягаємо котушку.
Зручно свердлити на дерев'яній підкладці зі струбциною, тоді ймовірність поломки ПВХ зменшується.

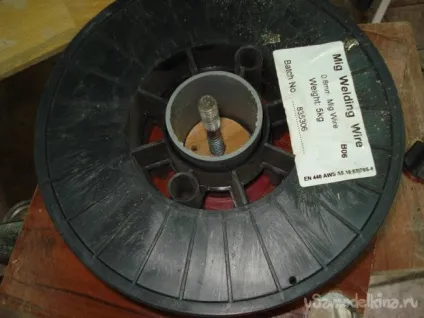

Свердлом №3 робимо останню фінішну шайбу, одягаємо на шпильку і закручуємо гайку з контргайкою або на клей, затягувати не треба, котушка повинна легко обертатися але не бовтатися.

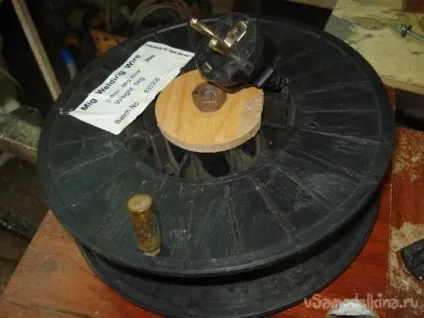

Встановлюємо ручку для змотування проводу.

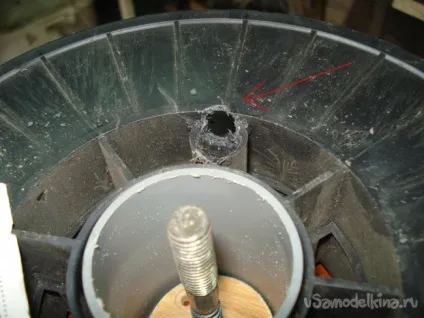

Для проведення робимо отвір в котушці, трохи більше ніж діаметр нашого проводу. Просовуємо зсередини провід і приєднуємо вилку, з іншого боку одну або кілька розеток.

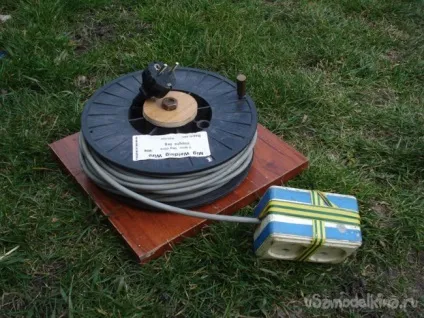

Все, можна перевіряти змотуючи кабель на котушку, у мене вміщається приблизно 30 м. Дроти для газонокосарки. Все само швидко розмотується при розтягуванні і легко намотується рукою за ручку.
Не забуваємо. що користуватися подовжувачем в змотаним стані Заборонено і трохи Шкідливо!
