Аксесуари температурних сенсорів

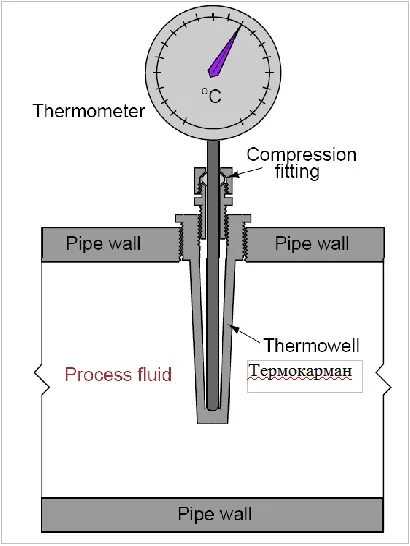

Одна з найважливіших речей для будь-якого сенсора температури - корпус, що захищає сенсор від тиску і середовища процесу, відомий як термокарман (thermowell). Його можна уявити як вбудовані в процес теплопровідні посудину або відрізок труби, заварений з одного кінця. Термокарман абсолютно необхідні для технологічних установок і трубопроводів, де температурний сенсор (RTD, термопара, термометр, і т.д.) повинен замінюватися без скидання робочого тиску процесу. Термокарман може бути зроблений з будь-якого матеріалу, який є теплопроводящим, стійким до високого тиску, і не хімічно активним із середовищем процесу. Більшість термокарманов виготовляються з металу (краще сталь або інший подібний сплав) або керамічних матеріалів. Проста схема, що показує термокарман при використанні з сенсором температури, показана на наступному малюнки:

Під час вилучення температурного сенсора для обслуговування або заміни, термокарман забезпечує герметичність трубопроводу, що знаходиться під тиском:

Фотографія реального термокарман з нержавіючої сталі на всю довжину показана на лівому фото, на правому фото показано місце установки сенсора в пристрій:

Фотографія збірки RTD ( «голова» з терміналом, RTD і термокарман) показана на наступній фотографії:

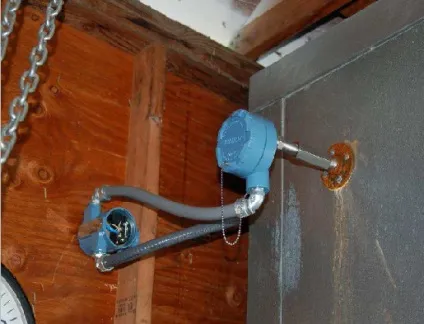

Ще на одній фотографії показаний датчик RTD встановлений в термокарман в стінці комерційного морозильника і трансмітер температури моделі 3044C Rosemount з вихідним сигналом 4-20 мА:

При застосуванні термокарманов завжди потрібно враховувати деякі обмеження. Все термокарман через свою маси, істотно більшої маси сенсора, вносять інерційність в процес вимірювання температури. Відгук сенсора на зміну температури завжди запізнюється, і не очевидно, що це може бути прийнятним з точки зору стійкості автоматичної системи управління. Система управління, отримуючи «відтерміновані» вимірювання температури через цю затримку не побачить живий температури процесу в режимі реального часу. Потенційна проблема конструкції з термокарманамі - неправильна установка сенсора. Сенсор повинен вставлятися з повним контактом в нижній частині термокарман. Будь-повітряний розрив між кінцем сенсора і нижньою частиною отвору термокарман призводить до додаткової теплової інерції. Деякі термокарман і датчики температури містять пружинний тримач, щоб підтримувати постійний металевий контакт між сенсором і стінкою термокарман.
