Терміни та визначення прийняті в перспективі

Перспектива - наука про зображення предметів в просторі на площині або будь-якої поверхні у відповідності з тими удаваними скороченнями їх розмірів, змінами обрисів фор ми і світлотіньових відносин, які спостерігаються в натурі. Не знаючи законів і правил лінійної перспективи, неможливо накреслити або намалювати реалістично навіть самий звичайний предмет, як, наприклад, куб або паралелепіпед.

Отже, перспективу можна назвати вчення про методи зображень, соотвествуюшіх зоровому сприйняттю.
Назва «перспектива» походить від латинського слова регsрiсеге, що в перекладі означає «дивитися крізь». У назві відображений старовинний методичний прийом розглядання предметів через прозору картинну площину, на якій фіксувалися її перспективні скорочення.

Якщо підійти до вікна з акварельного пензлем, наповненою фарбою, закрити одне око і, не змінюючи молодше мні голови, обвести на склі контури видимих за вікном предметів то зображення (малюнок), отримане на склі, буде називався перспективним або просто перспектива. Цей примітивний прийом отримання перспективного зображення був відомий ще за часів епохи Відродження, коли художники шукали теоретичні обґрунтування перспективних спотворень.

Наведений приклад дає лише загальне поняття про процес отримання перспективного малюнка. Він переконує нас в тому, що побудова малюнка на склі зазначеним способом можна лише виконувати при розгляданні предметів одним оком, а не двома.

На практиці перспективні зображення предметів (об'єктів) будуються не на склі, а на непрозорій площині: папері, картоні, полотні, дереві та інших матеріалах. Людина при малюванні предметів з натури і при спостереженні оточуючих його речей дивиться на них двома очима, а не одним. Теорія лінійної перспективи побудована на монокулярн зору, т. Е. З однієї точки зору.

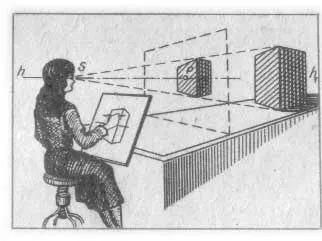

Але малює найчастіше доводиться будувати зображення предметів, розташованих на досить великій відстані від очей, при якому видиме двома очима нагадує зображення як одним, т. Е. За законами перспективи з однієї точки зору (рис. 1).

Терміни та визначення прийняті в перспективі

При розгляді предметів, вилучених на різні відстані, ми спостерігаємо різницю в виразності видимості цих предметів: чим далі видалений предмет, тим більше розділяє його повітряний прошарок, тим менш чітко його видно.

Передачею зміни колірного тону під впливом повітряного середовища і різного освітлення на картині займаються художники-живописці, а процес зміни тонових відносин під впливом повітряного середовища та освітлення відноситься до повітряної перспективі. Таким чином, зміна освітленості і забарвлення предметів при зоровому сприйнятті їх з різних відстаней через товщу повітря називається повітряною перспективою.

Способи побудови перспективних зображень на вертикальній і похилій площині вивчає лінійна перспектива. В даному посібнику розглядаються перспективні зображення, побудовані на вертикальній площині.

Перспективні побудови повинні виконуватися з високою точністю і акуратністю за допомогою креслярських інструментів.

Лінійна перспектива будується на основі методу центрального проектування, або центральних проекцій. Метод центральної проекції простий в своїй основі, зручний в застосуванні і тому незамінний в практичній роботі архітектора і художника-педагога. Суть методу центрального проектування полягає в тому, що перспективне зображення виходить на площині за допомогою прямих, проведених з однієї точки, званої центром проекцій.

Коли ми дивимося на предмет, то світлові промені, відбиваючись від нього, направляються в око малює в центр проекцій. Однак при побудові перспективних проекцій ми проводимо промені з центру проекцій до предмету, а не від предмета до центру проекцій.

Щоб отримати центральну проекцію відрізка А'В 'на заданій площині До при наявному центрі проекцій точки 5, треба провести з точки зору промені, спрямовані в кінці відрізка, т. Е. Точки А' і В ', до перетину цих променів з площиною До (рис. 2). Поєднавши прямий отримані на площині точки А і В, отримаємо перспективу заданого відрізка, або його центральну проекцію.

Перспектива відрізка АВ може вийти менше самого відрізка (рис. 2) і більше нього (рис. 3), в залежності від того, де він буде поміщений: перед площиною або ж за нею.

На принципі центральної проекції грунтується отримання фотографічних зображень, а також зображень на екрані через проекційний ліхтар.

Отже, центральною проекцією предмета називається зображення його, отримане при ппроведенних з однієї точки. Промені, що йдуть з центру проекцій (або точки зору), називаються проектує променями.

Якщо проектують промені спрямувати з точки 5 нема на площину, А на внутрішню поверхню циліндра, то зображення буде називатися панорамної перспективою. При проектуванні предмета на внутрішню поверхню кулі виходить купольна перспектива,

Малювання предметів з натури виконується на основі правил нарисної перспективи (наочної перспективи), заснованої на лінійній, але з внесенням окремих поправок відповідно оригінальним сприйняттям натури. Якщо сфотографувати предмет з близької відстані, то на фотографії вийде сильне перспективне спотворення. Але людське око з цього ж відстані і навіть ближчого ніяких спотворень не побачить. Тому не можна застосовувати перспективу без обліку її правил. Однак якщо подивитися роботу Рафаеля «Афінська школа», то там можна побачити явні відступу від правил перспективи. Картина побудована із застосуванням декількох точок сходу, поміщених на різних горизонтах. Такі відступу спостерігаються у багатьох великих майстрів: Ці відступу виправдані композиційним рішенням сюжету картини. Наприклад, Мікеланджело штучно збільшив розмір голови і шиї в скульптурі Давида, щоб голова Давида не здавалося в перспективі зменшеній. Відступ від правил перспективи могли дозволяти лише художники, прекрасно знають всі особливості перспективних зображень.

Основний закон лінійної перспективи полягає в тому, що предмети, що мають однакові розміри і віддалені від глядача на різну відстань, зображуються на картині неоднаковими: чим далі знаходиться предмет, тим менше буде на картині його зображення.

Вивчення побудов перспективних проекцій зручніше розглядати на так званому проектується апараті, що складається з системи площин, ліній і точок. Проектує апарат зручно креслити в прямокутної ізометричної проекції (рис. 4).

За допомогою прямих (або проектують променів),

До елементів проецирующего апарату відносяться:

предметна площину H

- горизонтальна площина, на якій міститься зображуваний предмет, глядач і картинна площина;

картинна площина, або картина K

- вертикальна площину, на якій отримують перспективне зображення. Картина розташовується перпендикулярно до предметної площини H;

Підстава картини ОО1

- лінія перетину картіннойплоскості з предметної;

точка зору, або центр проекцій S

- точка, яка вказує місце, де поміщається очей малює щодо картини. Через точку зору проводять проектують промені до предмету і картині;

точка стояння - s

-вторинна проекція точки S, або горизонтальна проекція точки S на предметній площині:

висота точки зору - Ss

-відстань від точки зору до предметної площини

головна точка картини Р

- точка перетину головного променя зору з картиною. Головна точка картини визначає центр композиції картини;

площину горизонту H

- площину, паралельна предметної площині і проходить через головний промінь зору;

лінія горизонту hht

- лінія перетину площини горизонту з площиною картини;

дистанційні точки D і D

- або точки віддалення точки розташовані на лінії горизонту по обидві сторони від точки P на відстані, рівному довжині головного променя зору. Дистанційні точки показую: на картині відстань, з якого художник малював на картині предмет;

головна лінія картини РРО

- пряма лінія, утворена від перетину площини головного променя з картиною. Головна лінія ділить картину на ліву і праву частини;

нейтральна площину N

- площина, проведена через точку зору, паралельно картинній площині;

-простір, що знаходиться закартінной площиною. У предметному просторі розташовуються предмети для побудови їх перспективи;

- простір, укладену між картиною і нейтральної площиною. У цьому просторі, так само, як і в предметному, іноді розташовуються предмети для побудови їх перспективи;

- простір, розташоване ззаду глядача за нейтральним простором. В уявному просторі розташовуються нескінченно віддалені точки, наприклад сонце, якщо розглядати його як світилася.

Площина головного променя Г

Площина, розташована перпендикулярно до картини і предметної площині проходить через головний промінь зору SP

головний промінь зору SP

Перпендикуляр, проведений з точки зору на картину. Головний промінь зору визначає відстань глядача до картини:
