Як розібрати почистити dlp проектор acer dnx0811 від пилу

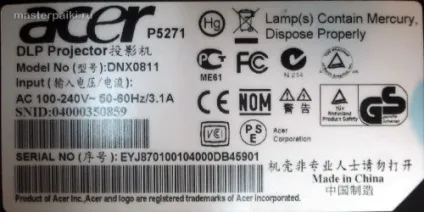

Справа була так - в школу закупили проектори по національному проекту «Освіта». Минуло півроку активної роботи і DLP проектор Acer DNX0811 почав блимати через 15 хвилин після включення. Вирішили здати постачальнику по гарантії, але з сервісного центру отримали відмову в ремонті з формулюванням - пил перешкоджає ремонту і нормальній роботі апарату. При цьому за чистку від пилу захотіли цілих 3000 руб. Було прийнято рішення чистити самим. Для цього нам знадобиться на вибір - або пневматичний очищувач. або повітряний компресор і, власне, сам DLP проектор Acer DNX0811.

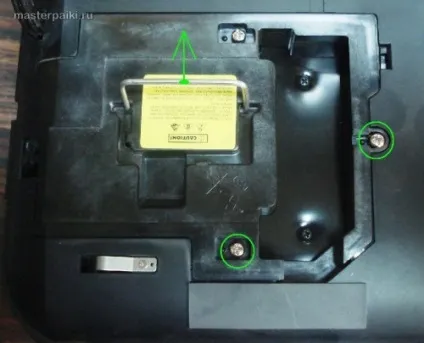

Спочатку піднімаємо кришку і відкручуємо два гвинти. утримують лампу проектора. Виймаємо лампу вгору.

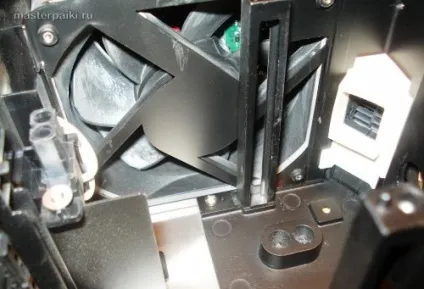

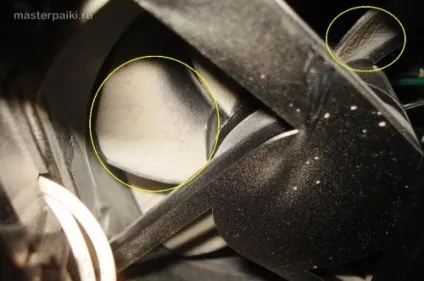

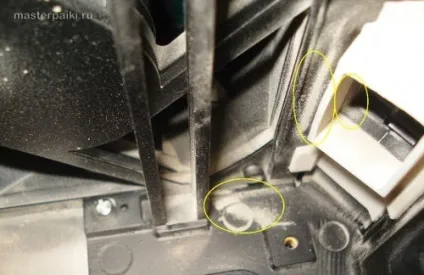

Бачимо достатній шар пилу на лопатях вентилятора і всередині на стінках.

І дарма, що проектор висів під стелею. Мабуть пил піднімається вгору чудово.

Далі відкручуємо ще один болтик верхньої кришки.

Перевертаємо проектор і відкручуємо п'ять саморізів на дні проектора.

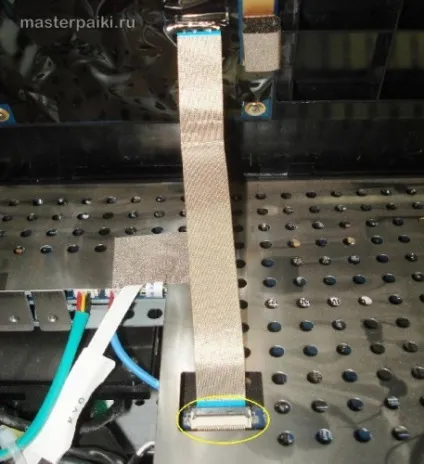

Піднімаємо верхню кришку - обережно, вона пов'язана з сигнальною платою шлейфом.

Акуратно від'єднуємо шлейф від плати.

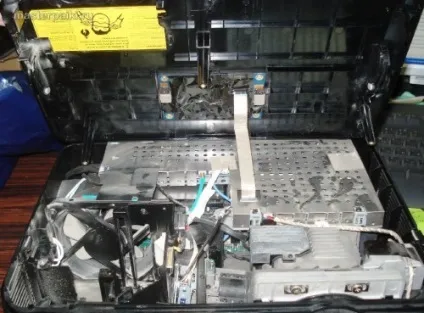

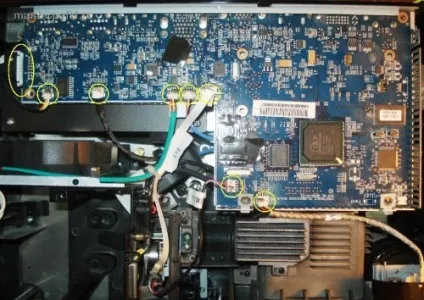

Під кришкою бачимо сигнальну плату, закриту екранує накладкою. Відкручуємо гвинти. утримують екран і плату проектора.

Від'єднуємо шлейфи від сигнальної плати проектора і знімаємо її.

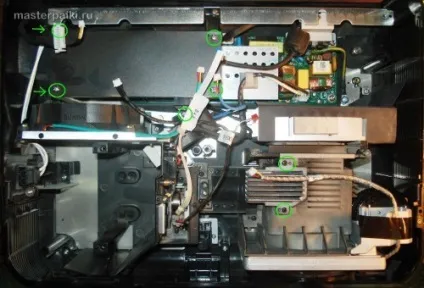

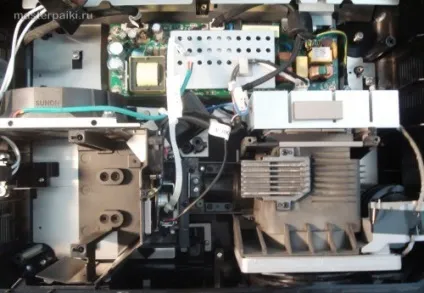

Нижче бачимо плати блоку живлення і блоку підпалу лампи. Щоб зняти інвертор лампи проектора, відкручуємо гвинти. Якщо подивитися на блок оптики - видна заглушка на двох гвинтах у вигляді розсіює тепло радіатора.

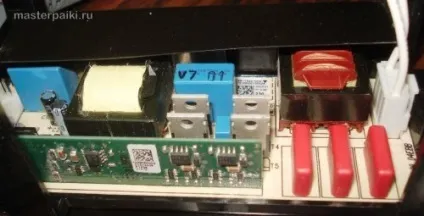

Блок інвертора лампи проектора показаний на фото.

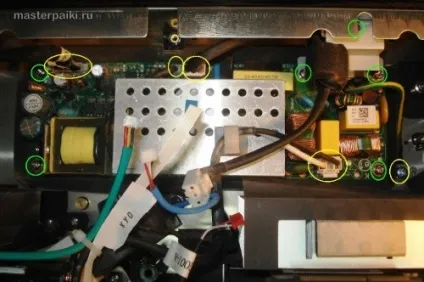

Щоб зняти блок живлення проектора, потрібно також відкрутити гвинти і зняти шлейфи.

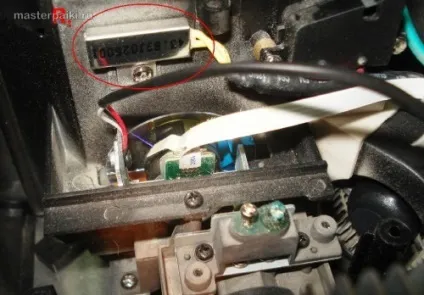

Зверніть увагу на зовнішній вигляд терморезистора, який прикріплений до стінки, за якої знаходиться гаряча лампа. Він оберігає лампу від перегріву. За логікою, саме він і гасить підсвічування проектора при досягненні критичної температури лампою. У свою чергу лампа може перегріватися через наявність пилу на відображають стінках всередині неї і на внутрішніх стінках проектора. Ми знаємо, що пил лягає тонким теплоізоляційним шаром. Досить погіршитися теплообміну відсотків на 10 і можуть початися такі проблеми. Звичайно ж це твердження справедливо не для всіх проекторів, але виходить, що DLP проектор Acer DNX0811 має малий запас по перевищенню терморежіме.

Виходячи з цього - висновок один - чистити від пилу ретельно. Почнемо з чистки оптики.

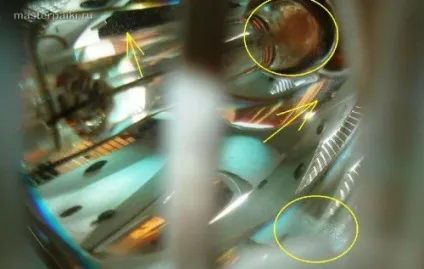

Далі продуваємо внутрішні стінки лампи.

Ось так виглядають нутрощі проектора після чистки.

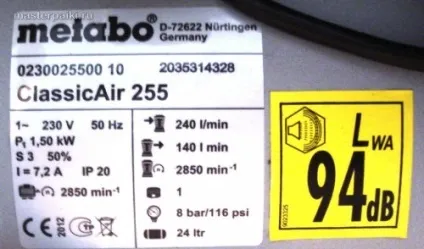

До речі, для продувки я використовував компрессорMetaboClassicAir255 і продувний пістолет. Взагалі кажучи, компресор хороший. але галасливий зараза і вібрацій по підлозі багато дає. Загалом, поруч з працюючими вінчестерами краще не ставити.
