Для свого твердопаливного котла мною був зроблений ефективний теплообмінник. Конструкція теплообмінника продумана таким чином, щоб забезпечити максимально можливу площу теплообміну при простоті виготовлення. А площа теплообміну, як відомо, безпосередньо впливає на ефективність.
Конструктивно теплообмінник складається з трьох однакових трубних регістрів. Всі вони при установці об'єднуються в один теплообмінник за допомогою зварних гребінок. З'єднання роз'ємні, щоб в разі аварії будь-якого з регістрів можна було просто відключити його з роботи без розбирання котла.
Перед виготовленням регістрів я спочатку зробив шаблони з пластикової труби, які вирішив застосовувати для розмітки з метою досягнення правильної геометрії зварних з'єднань.
Отвори робив без свердління. Спочатку великий болгаркою зрізав частину металу, потім малої болгаркою з шліфувальним кругом підганяв під розмітку, і лише потім остаточно вибирав шарошкой. Додаткова ручка на дрилі виявляється зовсім не зайвою, регулятор оборотів теж. Шарошка років 15 чекала своєї черги в моїх засіках з часів роботи на ел. монтажі для зняття фасок внутрішніх поверхонь труб (при індустріальному способі монтажу).
Для контролю отворів при обробці теж використовував шаблон. Дуже зручним у мене виявився в цій якості старий електролітичний конденсатор.
З решти обрізків профільної труби від забору зробив "шаблон" для збірки регістрів, щоб три сторони ставали жорстко, а четверта, після укладання внутрішніх труб, підтискає струбцинами. Спочатку все зібрав на прихватках, і лише потім остаточна зварювання. Таким чином, за одним і тим же шаблоном з профільних труб були зібрані три абсолютно однакових регістра.

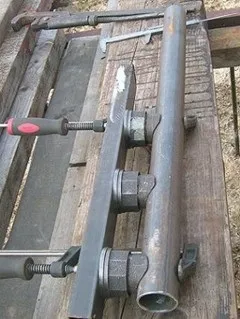

Далі зайнявся виготовленням гребінок для складання блоку регістрів. Отвори в заготовках робив за тією ж технологією, що і при складанні регістрів: болгарки, дриль з шарошкой. За допомогою струбцин притиснув вкручені сідла з американками до плоскої трубі і до труби гребінки, прихопив зварюванням.
Після скрутив американки і сідла другий гребінки, притягнув, щоб площини американок були щільно притиснуті, а труби паралельні в двох площинах. Прихопив, розкрутив, начебто все залишилося в площинах. Обварювати поки не зважився до остаточної зварювання регістрів, про всяк випадок.
Пошук по сайту.
Ви можете змінити пошукову фразу.
В результаті мій твердопаливний котел потужністю близько 100 кВт був обладнаний ефективним і досить надійним теплообмінником, що підтвердилося надалі практичної експлуатацією.
Інформацію про збірку регістрів надіслав Віктор:
