Теплообмінник для банної печі c баком для води

Баня - це улюблене місце відпочинку деяких людей. Тут можна не тільки помитися і попаритися, але і гарненько відпочити тілом і душею. Похід в баню давно став традицією, початок якій йде в глиб століть.

Наші предки милися в лазні за допомогою води, нагрітої в величезному чані, вмонтованому в піч. Зараз на зміну цьому способу прийшла піч для лазні з теплообмінником.

Спочатку лазня являла собою будинок з двома кімнатами: парилкою і передбанником.

У наші дні багато власників лазень воліють обзаводитися душовою кімнатою. Це дозволяє з комфортом паритися і митися. Питання з теплою водою для душа вирішується двома способами:

• перший - установка бойлера;
• другий - використання теплообмінника, що забирає частину тепла у банної печі.

Перший спосіб нам не цікавий. У ньому немає нічого складного. У той час як теплообмінник на трубу димоходу або в піч напевно підійде власникам лазень.

Привабливість цього способу підігріву води в першу чергу обумовлена ​​тим, що він є незатратним.

Основні види теплообмінників

Теплообмінник для банної печі має безліч модифікацій. Їх кількість неможливо порахувати, адже кожен майстер може вносити свої корективи в конструкцію агрегату і використовувати різні матеріали. Пристрої подібного типу можна класифікувати по ряду конструктивних особливостей.

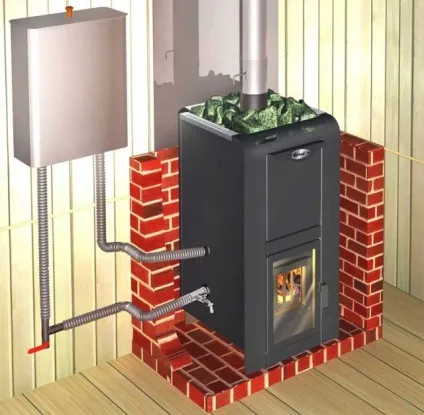

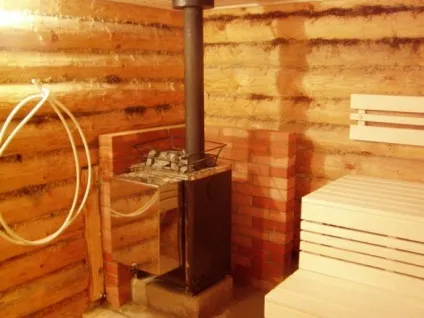

Перша, найбільш поширена класифікація спирається на місце розташування ємності для води. Піч для лазні з теплообмінником для води може мати ємність, розташовану в парній, душовою і навіть на горищі. Кожен варіант розміщення має як свої плюси, так і мінуси:

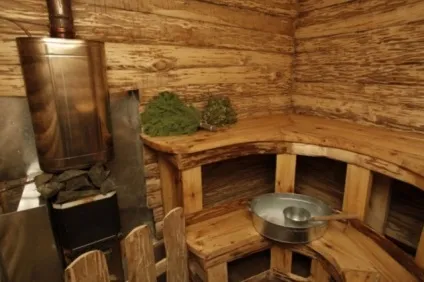

• якщо печі для лазні з теплообмінником оснащені баком, розміщеним в парній, то довжина водогону значно скорочена. У подібній ситуації нагрів води в лазні відбувається в найкоротші терміни. Мінусом розміщення ємності в парильні є зменшення кількості вільного місця;
• банна піч з теплообмінником і ємністю для води в душі - це оптимальний варіант. Мінусом подібного розташування ємності є збільшення довжини трубопроводу.

Ці два варіанти розміщення бака з водою для теплообмінника мають одну загальну проблему - низький напір. Це обумовлено тим, що висота стелі лазні максимум 2 метри. Не варто забувати і про розмір бака (тобто ще мінус 50 сантиметрів). Таким чином, стаціонарний душ встановити не вийде. Доведеться використовувати гнучкий шланг, але нормальний напір води буде лише на висоті 1,4 метра.

Вирішенням цієї проблеми є банні печі з теплообмінником, у яких бак з водою розташований на горищі. Незважаючи на рішення проблеми з напором, у цього варіанту теж є недоліки. До них слід віднести:

• велику довжину трубопроводу;
• значні теплові втрати;
• складність затоки води в систему.

Облаштовуючи повітряний теплообмінник на димохід або монтуючи його в піч, кожен сам для себе повинен вирішити, який варіант є найбільш прийнятним. При виведенні слід враховувати індивідуальні характеристики будови, кліматичні умови та інші фактори.

Класифікація за місцем установки теплообмінного пристрою

Існують кілька варіантів місць установки теплообмінника. Найбільш популярними з них є:

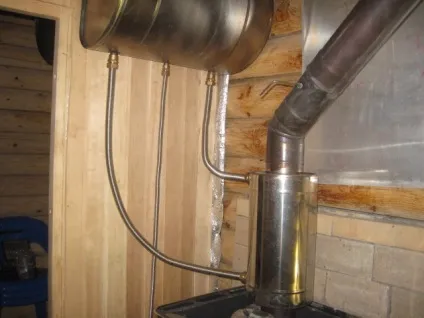

• теплообмінник на димохід (труба обов'язково повинна бути металевою);

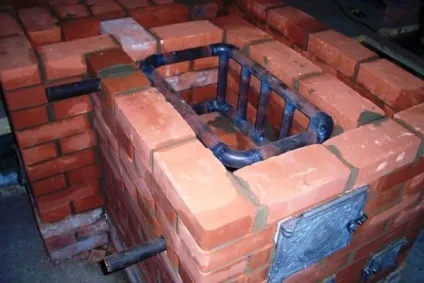

• внутрішній теплообмінник в печі (встановлюється в процесі кладки).

Обидва варіанти здатні задовольнити людей, що замислюються, як нагріти воду в лазні. Але кожен з них має свої особливості.

Печі для лазні з теплообмінником, вмонтованим в кладку, хороші тим, що вода прогрівається в найкоротші терміни, але в цьому є і свої недоліки: висока ймовірність закипання води в системі. Крім того, технічне обслуговування системи ускладнено. Якщо теплообмінник вийде з ладу, то піч і зовсім доведеться розбирати.

Це може здатися незначною проблемою, але це не так. Кипляча вода стає причиною утворення накипу. Один міліметр відкладень погіршує теплопровідність на 100%. За кілька років експлуатації теплообмінний пристрій повністю вийде з ладу.

Теплообмінникам на трубу димоходу в баню невластиві ці недоліки. У подібних пристроях підігрівання води в лазні здійснюється з меншою швидкістю, і можливість її закипання зведена до мінімуму. Недолік цього способу нагріву води в бані очевидний. Її температура підвищується досить повільно.

Справедливості заради слід згадати ще один вид цього пристрою. Деякі люди встановлюють теплообмінники в лазні своїми руками під каменкой. Вирішивши вдатися до подібного методу, слід пам'ятати, що теплообмінники можуть забирати значну частину тепла, що стане причиною мінімальної кількості пара. А адже він грає вирішальну роль в російській лазні.

З'ясувавши, які бувають види пристроїв для нагрівання води, слід перейти до більш нагального питання: як зробити теплообмінну систему для банної печі своїми руками? Про це піде мова далі.

Виготовлення ємності під воду

Існує безліч видів баків для води: починаючи від дорогих з нержавіючої сталі і закінчуючи дешевими пластмасовими. Найбільш прийнятним варіантом є бак з листової сталі. Його можна зробити своїми руками.

До основних переваг подібних ємностей слід віднести низьку вартість витратних матеріалів, простоту збірки і можливість підібрати параметри, прийнятні для місця установки.

Якщо вас турбує не зовсім естетичний вигляд бака з листів стали, то можна вдатися до використання стійких лакофарбових матеріалів або декоративною поліетиленової плівки.

Розрахувати обсяг бака можна наступним чином:

• перемножити довжину, висоту і ширину;
• далі потрібно обчислити заповнюється обсяг. Якщо бак прямокутний, для розрахунку слід використовувати довжину, ширину і показник висоти, трохи менше реального.

Оснащувати банну піч баком для води потрібно в наступному порядку:

• насамперед необхідно запастися матеріалами, з яких можна зробити бак для лазні. Буде потрібно листове залізо товщиною не менше пів міліметра. Розміри листів безпосередньо залежать від передбачуваного обсягу і форми бака. Рекомендується проводити підключення до теплообмінної системі бака прямокутної форми об'ємом 60-70 літрів. Щоб отримати виносної бак об'ємом 64 літри, його довжина повинна бути 800 мм, ширина - 200 мм, а висота - 400 мм. Заповнюється обсяг буде дорівнює 60 літрам. Для виготовлення ємності знадобляться 3 патрубка. Через перші два буде циркулювати гаряча вода, а третій потрібен для її затоки в систему;
• після того як всі матеріали підготовлені, необхідно приступити до зварювальних робіт. Для людей, які вміють користуватися зварювальним апаратом, питання, як зробити бак з листового заліза, неактуальний. Якщо ви жодного разу не працювали зі зварюванням, то краще зверніться до фахівця;
• по завершенні зварювальних робіт слід подумати над способом кріплення бака для гарячої води. Його установка може бути зроблена за допомогою спеціальних кронштейнів або підставки;
• перш ніж зробити теплообмінник і підключити його до системи, потрібно ретельно перевірити шви бака і переконатися у відсутності дефектів. Не буде зайвим обробити ємність для води.

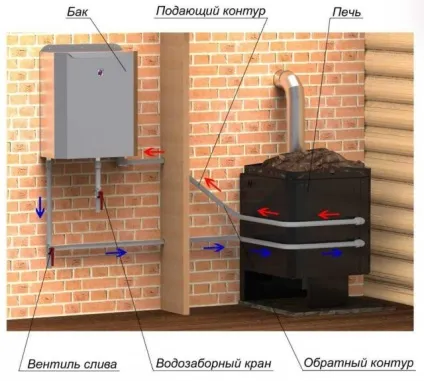

Схема підключення бака до системи, а саме до трубопроводу, досить проста. Для опалення душа, передбанника і рівномірного прогріву вода повинна циркулювати в системі, тому в баку передбачено вхідний і вихідний отвір.

Виготовлення теплообмінного пристрою

Бак для води встановлений, значить, прийшов час поговорити про виготовлення теплообмінника для грубки. Це може бути як змійовик, так і більш складна конструкція з двох металевих труб. При бажанні можна встановити і котел, але такий спосіб краще використовувати на етапі монтажу печі.

Найбільш простий, але досить ефективний теплообмінник виготовляється з мідної труби. Для його виготовлення потрібно 1,5-2 метра мідної труби діаметром 1 см. Слід пам'ятати: чим менше діаметр, тим більша частина поверхні стикається з димоходом, в результаті чого вода прогрівається швидше.

Виготовлення та монтаж такого теплообмінника не викличуть труднощів. Все, що потрібно, це надіти на кінці трубки перехідники та зробити розвальцювання за допомогою спеціальних пристосувань. Монтаж теплообмінника слід поєднати з останнім етапом виготовлення.

Іншими словами, потрібно акуратно обмотати мідну трубку навколо труби димоходу.

Не меншою популярністю користується теплообмінник, який має трохи іншу конструкцію. Його виготовлення та монтаж не викличуть труднощів у людей, які вміють користуватися зварювальним апаратом.

Для виготовлення теплообмінного пристрою будуть потрібні дві металеві труби. Діаметр першої повинен бути трохи більше товщини димоходу, а діаметр другого приблизно на 10 см більше першої. Процес виготовлення такого теплообмінника виглядає наступним чином:

• відрізаємо 2 шматка труби різного діаметру завдовжки 25-30 см;
• з листової сталі вирізаємо 2 кола, які мають діаметр великої труби. У них слід зробити отвори з діаметром меншою труби;
• заготовки зварює, не допускаючи пропусків шва;
• далі в конструкцію потрібно вварити патрубки;
• теплообмінник готовий. Його можна встановлювати на димохід і підключати до трубопроводу.

Що краще: теплообмінник у вигляді змійовика або більш складна конструкція, описана вище? А можливо, слід встановити бак на трубу? Кожен господар лазні повинен сам відповісти на ці питання, враховуючи масу індивідуальних характеристик печі і самої будови.

монтаж трубопроводу

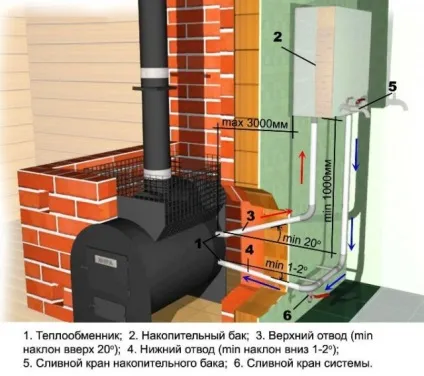

Виготовивши і встановивши теплообмінник і бак, слід перейти до монтажу трубопроводу. Він виготовляється за типом водяного опалення. Іншими словами, вода нагрівається в теплообміннику і циркулює по системі. У свою чергу бак виконує функцію розширювального бачка.

Для циркуляції і доставки теплої води в душову слід використовувати труби діаметром 0,75 дюйма. Вони можуть бути металевими або пластиковими. Процес приєднання потрібно проводити, дотримуючись кілька нескладних правил:

• по-перше, потрібно максимально скоротити довжину трубопроводів. Це обумовлено тим, що з їх допомогою в першу чергу здійснюється доставка води в душ, а не обігрів приміщення. Чим ближче нагрівальна конструкція до кінцевої точки доставки води, тим краще;
• по-друге, використовуючи пластикові труби, не допускайте їх перегріву. Зрозуміло, прориву не станеться, але деформація можлива;
• по-третє, головним правилом для підключеного опалювального водопроводу є наявність зливного крана. Його необхідно розмістити в самому низу системи.

Зробивши все правильно, ви досягнете гарної теплопровідності і зможете з задоволенням відвідувати парну, а потім душ. Головне пам'ятати, що якщо в вашій лазні встановлена ​​теплообмінна система, то її потрібно своєчасно обслуговувати, в тому числі прочищати від накипу.
