Провід РКГМ характеристики стандарти будова застосування
Умови експлуатації електродвигунів, різного електрообладнання напругою до 660В такі, що до вивідних
Стандарти для проведення РКГМ
РКГМ розшифровка
- відсутність на початку абревіатури остутсвует буква А, значить провід мідний;
- Р - гумова ізоляція жили;
- К - тип гуми - кремнийорганическая,
- Г - гнучкий, без броні;
- М - обплетення зі скловолокна, просочена лаком і емаллю.
Будова дроти РКГМ
У повній згоді з ТУ16.К80-09-90 провід є одножильним. Його проводить мідна жила підвищеної гнучкості повинна бути не менше ніж 4-го класу за класифікацією ГОСТ 22483-77. Цим документом було закріплено відповідність номінального перетину жили з діаметром (числом) тонких провідників, з яких вона складається. Наприклад, у жили перерізом 1мм 2 найбільша товщина складових дорівнює 0,31мм, тобто вона повинна складатися мінімум з трьох дротів.

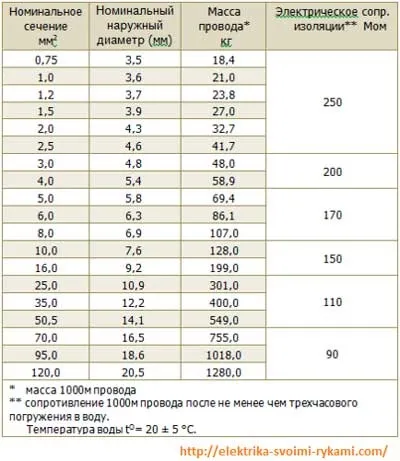

Значення номінальних площ представлені в таблиці 1.
ізоляція жили
Поверх мідної жили йде екструдований шар ізоляції з кремнийорганической гуми. В даний час за цим матеріалом закріпилося більш сучасну назву - силіконова гума (SiR). Ізоляція із силіконової органіки відрізняється підвищеною гнучкістю, термостійкістю, більш високим подовженням до розриву. На виробництво дроти РКГМ йде склад зберігає свої властивості при нагріванні до 200С О. в цілому на основі силіконових гум отримують ізоляцію для спеціальних протипожежних проводів, здатних витримати температури до 950 С О. Товщину ізоляції в залежності від номінального перетину жили можна оцінити за даними таблиці 1 . - Провід РКГМ технічні характеристики.
Оболонка забезпечує високу міцність і пожежну стійкість проводу та кабелю РКГМ. Конструктивно вона являє собою оплетку з скловолоконних ниток, просочену теплостійким лаком типу КО-921. Лаки цієї серії являють собою суміш модифікованих кремнійорганічних смол і гліфталевого лаку. Така просочення здатна витримати температури до 250С О. в цілому вся система ізоляції проводу РКГМ відповідає класу Н по ГОСТ 8865-93, і витримує нагрівання до 180 С О.
Провід РКГМ технічні характеристики
Основні технічні характеристики проводу показані в таблиці нижче.
Провід термостійкий, робоча температура починається від -60 С О і досягає 180 С О. многопроводніковая мідна жила і гумова ізоляція мають гарну гнучкістю, але оболонка з просоченням знижують цей показник до 10 циклів вигину навколо циліндра з діаметром рівним двом діаметрам дроту.
Провід зберігає свої властивості при зниженому тиску середовища, починаючи від 1,3 × 10 2 Па (1мм.рт.ст.) і до підвищеного тиску 29,4 х 10 4 Па (3 кгс / см 2), в умовах вібрації і механічних ударів.
Застосування дроту РКГМ
У промисловості провід та кабель РКГМ застосовується для виготовлення вивідних кінців електродвигунів, обмоток електричних машин температурного класу "Н" і апаратів, якщо умови експлуатації не пов'язані з впливом агресивних середовищ, попаданням парів або крапель масел і т.п. Після отримання відповідної ліцензії може встановлюватися на об'єктах атомної промисловості.
Провід та кабель РКГМ завдяки функціям термостійкості і жаростійкості, використовується для монтажу з фіксацією в виробництві освітлювальної арматури, промислових і побутових електронагрівальних приладів, а також електроплит, духових шаф, термошафи і інших пристроїв, усюди, де проводка піддається впливу температури, електродвигунів, всередині, в тому числі в тропічних умовах. У будівництві РКГМ активно застосовується в електропроводці сушарок, лазень і саун.
