Теплий електричний підлогу своїми руками

Домашній затишок у власній оселі намагаються створити без винятку все, вкладаючи в ремонт і обстановку душу і сили, проте більшою мірою затишок асоціюється з теплом. Саме тому, приступаючи до ремонту, кожен з нас ретельно продумує опалювальну систему, вибирає радіатори.

А багато вирішуються навіть на установку каміна, який не тільки доповнює інтер'єр, але і здатний добре прогріти приміщення. Однак останнім часом все більш популярними і найкращими вважаються теплі підлоги, особливо електричні - як самі економічні. Як і будь теплий електрична підлога вибрати?

Переваги та види теплих підлог

Серед головних переваг установки теплої підлоги, за відгуками споживачів, перед іншими джерелами тепла можна виділити:

рівномірний розподіл тепла по всьому приміщенню;
простота у використанні;
легкість в регулюванні температури;
естетичність і можливість відмовитися від радіаторів і інших видимих джерел тепла;
економічність за рахунок низького енергоспоживання;
надійність і безпеку.

Теплі електричні підлоги діляться на 3 основних види:

інфрачервоні плівкові покриття. призначені для укладання під паркет, ламінат, лінолеум;

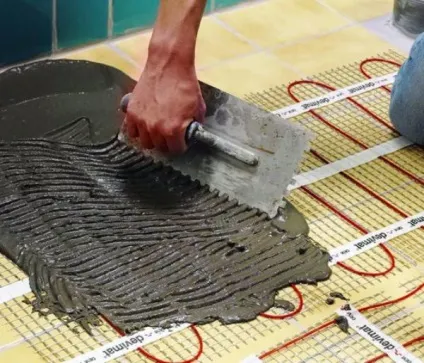

нагрівальні мати. використовувати які можна при будь-якому підлогове покриття;
кабельні підлоги. також призначені для будь-якого типу підлогового покриття.

Які і де використовується рідкий утеплювач для стін. Як утеплити стіни самостійно?

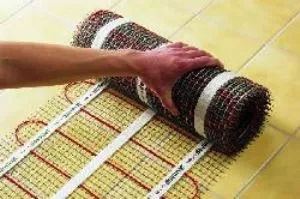

Принцип роботи нагрівального мату і нагрівального кабелю практично ідентичний, але нагрівальний мат являє собою вже готове сіткове полотно з вмонтованим з певним кроком кабелем - цей вид статі простіше монтувати, але немає можливості регулювати площа нагріву.

Монтаж нагрівальних кабелів, навпаки, більш складний технологічно, але залишає місце для фантазії - ви самі вибираєте крок укладання кабелю (відповідно, збільшуєте або зменшуєте інтенсивність нагріву підлогового покриття), а також можете скорегувати укладку для приміщень нестандартної форми.

Як зробити в квартирі така підлога?

Всі роботи по монтажу теплої електричної підлоги можна виконати самостійно, за винятком підключення до харчування - до цього етапу необхідно залучити електрика, який зможе грамотно виконати роботи і гарантувати справність та безпеку системи підігріву.

Більш детально ми розглянемо технологію і етапи монтажу кабельного електричного статі без залучення фахівців.

Кабельний електричний тепла підлога

Кабельний електричний підлогу є найбільш функціональним видом теплої підлоги. так як нагрівальні кабелі мають досить великою потужністю (25 Вт / м.п.) і придатні для укладання в бетонну стяжку. Крім того, використовуючи кабельний підлогу, ви можете повністю відмовитися від альтернативних джерел тепла в приміщенні за рахунок кроку укладання кабелю.

Якість теплої підлоги залежить не тільки від монтажу, але і від вибору матеріалів при влаштуванні. В першу чергу, необхідно правильно розрахувати потужність нагріву. Вона буде в деякій мірі залежати також від оздоблювального покриття, але зазвичай оптимальними показниками є наступні:

житлові приміщення (спальня, дитяча) - від 100 до 150 Вт / м2;
коридор, кухня, передпокій або вітальня - 150 Вт / м2;
санвузол - 180 Вт / м2;
лоджія і балкон - 200 Вт / м2.

Також при розрахунку кількості кабелю необхідно визначити зони його укладання - наприклад, не рекомендується за технологічними параметрами, та й не зовсім доцільно планувати укладання кабелю в ті зони статі, які будуть зайняті габаритної меблями, сантехнічними приладами.

Розрахунок кабелю повинен бути точним і ретельно вивіреним, так як за фактом покупки матеріалів самостійно різати або вкорочувати кабель не можна.

Вибір нагрівального кабелю для теплої підлоги

Електричні підлоги мають на увазі використання 2 видів нагрівального кабелю:

резистивний. який може складатися з однієї або двох гріють жив з підвищеним опором - тобто, резистивний кабель може бути одножильним (в ньому є єдина нагрівальна жила, яка і перетворює енергію в тепло) або двожильним (оснащений крім нагрівальної жили також струмопровідної жилою). При виборі резистивного кабелю рекомендується віддати перевагу двожильному. так як він більш надійний і його легше монтувати;

саморегулюючий, конструкція якого передбачає наявність також ідентифікаційних волокон і дренажних жив, завдяки яким самостійна регуляція сили струму здійснюється по всій довжині нагревающей жили, і перешкоджає перегріву кабелю в цілому. У саморегулюючому кабелі обидві жили струмопровідні і розділені полімерним матеріалів, який і є нагрівальним елементом.

Саморегулюючі дроти трохи дорожче резистивних, однак більш безпечні і довговічні.

Теплий кабельний підлогу складається з:

комплекту нагрівальних кабелів і електричних проводів;
регулятора температури і датчика з гофротруби;
монтажним матеріалів - монтажної стрічки, затискачів, ізоляції.

Додатково можуть знадобитися утеплювач з покриттям з фольги (наприклад, пенофол), будівельний скотч, матеріали для заливки стяжки.

Схема і етапи монтажу кабельного електричного статі

Як встановити електричний тепла підлога? Перелічимо основні етапи робіт:

Розглянемо більш докладно, як підключити електричну теплу підлогу і провести найскладніші процеси монтажу:

підготовку підстави;
монтаж регулятора і датчика температури;
укладку кабелю;
монтаж бетонної стяжки.

Дізнайтеся, як правильно укладається кахельна плитка для кухонь і в чому основні складності.

Підготовка підстави підлоги

Підготовка підстави - технологічно нескладний, але відповідальний процес. Після зняття підлогового покриття необхідно ретельно обстежити бетонну основу підлоги, розчистивши плити перекриттів і видаливши все сміття, максимально позбувшись також від пилу. Якщо в ньому є тріщини, необхідно залити їх цементним розчином, ретельно вирівнявши підставу, в разі необхідності вся поверхня підлоги заливається невеликим шаром цементного розчину.

Після повного висихання наливної шару укладається ізоляція:

відображає теплоізоляція з фольгою укладається відбивних шаром вгору, товщина теплоізоляції не повинна перевищувати 2 см, стики кожного шару ретельно проклеюються будівельним скотчем;
вся поверхня підлоги далі покривається гідроізоляційної плівкою, яка повинна також заходити і на стіни на всю висоту майбутнього статі (враховується висота теплої підлоги, стяжки, оздоблювального покриття і невеликий запас, який по завершенні робіт необхідно буде акуратно зрізати);
встановлюється кромочная ізоляція по всьому периметру приміщення - зазвичай це демпферна стрічка шириною 15-20 см, яка повинна ізолювати стяжку від стін.

установка терморегулятора

Для монтажу регулятора і датчика температури на висоті від 80 до 100 см від підлоги в стіні з підведеною електричним кабелем, який буде живити підлогу, робиться однорідна штроба 20 * 20 мм в одну вертикальну лінію, в кінці якої робиться отвір за розміром терморегулятора або ніша, якщо він мається на увазі потайним.

В шарі підлоги ізоляції перпендикулярно лінії штроби, яку ми зробили в стіні, також робиться отвір у напрямку від стіни вглиб приміщення довжиною 50-100 см під розмір гофрованої труби, в якій буде перебувати температурний датчик. Провід з термодатчиком поміщається в гофротрубу і укладається в отвір в шарі ізоляції і штробу в стіні.

Укладання нагрівального кабелю

Наступний етап - укладання нагрівального кабелю. Попередньо визначивши зони розміщення нагрівального кабелю, бажано за допомогою олівця або маркера додатково зазначити їх на поверхні, призначеної під укладку кабелю.

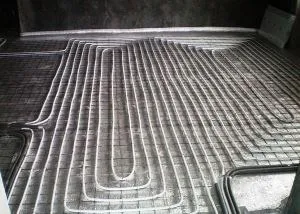

Нагрівальний кабель найпростіше укладати паралельними лініями по зоні підігріву, при цьому важливо відразу визначити напрямки його укладання, так як монтажну стрічку необхідно буде розмістити на шарі ізоляції під кутом 90 градусів до ліній укладання кабелю.

Монтажна стрічка проклеюється кроком 50 см по всій зоні укладання кабелю, після на неї укладається за принципом «змійки» так, щоб діаметр області згину кабелю в місці розвороту був не менше 10 см, нагрівальний кабель обов'язково необхідно заземлити відповідно до інструкції, яка до нього додається.

Особливу увагу слід приділити кількох моментів:

кабель не можна різати або розтягувати, а також необхідно стежити за цілісністю оболонки ізоляції;
не повинно бути зіткнень між зонами кабелю;
на початку і кінці укладання необхідно перевірити ще раз опір в кабелі, яке повинно відповідати інформації в інструкції по експлуатації, що додається в складі комплекту.

Після закінчення робіт необхідно додатково перевірити кабель по всій довжині для виявлення можливих розривів ланцюга. Приступати до заливання підлоги стяжкою можна в тому випадку, якщо перевірка пройшла успішно.

Монтаж бетонної стяжки

Для розміщення поверх нагрівальних кабелів краще використовувати мокру стяжку. висота якої по відношенню до кабелів повинна бути не 3-4 см, повністю покривати тепла підлога і утворити над ним додатковий шар, який захистить кабелі від механічних пошкоджень.

Розчин для стяжки можна купити готовий або приготувати самостійно (пропорція цементу і піску 1: 3 відповідно, заливається звичайною водою до консистенції фарби - склад не повинен ні розтікатися, ні бути надто сухим).

Цементний розчин схоплюється приблизно за 40-60 хвилин, і вкрай бажано процес заливки однієї кімнати здійснити за один раз (один захід), починаючи від далеких кутів у напрямку до дверей. Розчин розрівнюється поетапно за допомогою правила по всій площі кімнати.

при заливці підлоги не можна ходити по нагрівальних проводів у взутті на жорсткій підошві;
ні в якому разі не можна включати підігрів підлоги навіть для тестової перевірки до тих пір, поки повністю не висохне шар стяжки, зазвичай процес його висихання займає близько 30 діб;
декоративне оздоблювальне покриття можна понтіровавшего тільки після повного висихання стяжки, тобто через 30-35 діб після заливки.
