Технологія влаштування фундаментів
Кам'яна кладка застосовується при зведенні фундаментів, несучих і огороджувальних конструкцій будівель, декоративній обробці.
По виду застосовуваних матеріалів кам'яну кладку поділяють на кладку з природних і штучних каменів. Для кладки з штучних каменів використовують суцільні і пустотілі цегла або блоки.
Залежно від видів застосовуваних каменів кладка може бути:
- - цегляна, з глиняного або селікатної цегли, суцільного або пустотілого;
- - цегляна з облицюванням, з штучних каменів або блоків;
- - мелкоблочную, з природного каменю черепашнику, туфу, або штучних, бетонних, керамічних каменів ручної кладкою;
- - тесова, з природного каменю, обробленого до правильної форми;
- - Бутова, з природного каменю неправильної форми;
- - бутобетонная, з буту і бетонної суміші.
Цегляна кладка
Звичайний глиняна цегла має розміри 250 х 120 х 65мм, модульний (потовщений) - 250 х 120 х 88, вага цегли від 3,6 до 5 кг, щільність - від 1,6 до 1,8 т / куб.м. Марки цегли 75,100,150,200, 250, 300, водопоглошеніе до 8%.
Пустотіла і пористий цегли можуть мати висоту 65,88 103 і 138 мм, щільність - від 1,35 до 1,45 т / куб.м. Марки цегли 75, 100 і 150.
Цегла і камені правильної форми обмежені шістьма гранями. Нижню і верхню називають ліжками, дві бічні більшого розміру - ложками, дві бічні меншого розміру - стусанами.
Ліжку - поверхні каменів, що сприймають і передають зусилля на лежачі шари кладки.
Ложок - камінь, покладений довгою стороною уздовж стіни.
Тичок - камінь, покладений короткою стороною уздовж стіни.
Шви - простір між каменями в поздовжньому і поперечному напрямках, заповнене розчином.
Версти - зовнішні ряди цегли при кладці. Існує зовнішня і внутрішня версти, заповнення між верстами - забутка.
1 - зовнішня верста; 2 - внутрішня верста 3 - забутка; 4-ложкових ряд; 5 тичковий ряд; 6 горизонтальний шов \ рная ліжко); 7 - вертикальний поздовжній шов; 8 - вертикальний поперечний шов; 9 - зовнішня верста кладки.
Ложкових ряд - спосіб укладання, коли зовнішня верста складається з ложков.
Тичковий ряд - зовнішня верста укладається з стусанів.
Розрізняють цілий камінь, половинка, трехчетвертки і четвертку. Кладку називають впустошовку, якщо зовнішні шви на глибину 1. 1,5 см не заповнюють розчином, що призводить до кращого зв'язку кладки і розчину при посдедующем оштукатурюванні.
Кладку називають під розшивку, якщо зовнішня стіна буде мати природний-. іиІ вид і шви кладки заповнюють повністю, надаючи їм різну форму - опуклу, увігнуту, трикутну, прямокутну і ін. вподрезку називають кладку із заповненням щвов врівень з зовнішньої поверхні стіни.
Види обробки швів:
1 - впустошовку
2 із заповненням шва (в підрізування);
3 - опуклий шов
4 - увігнутий шов
Системи перев'язки швів кладки - розкладка цегли з чергуванням шарів в певній послідовності.
Основні застосовувані системи перев'язки: однорядна, багаторядна і чотирирядна.
Однорядна ланцюгова кладка застосовна при кладці стін з усіх видів цегли і каменів. Кладку виконують чергуванням через один точкових і ложкових рядів, при цьому кожен вертикальний шов між цеглою або камінням нижче розташованого ряду перекривають цеглинами або камінням наступного ряду. Вертикальні поперечні шви при такій системі перев'язки перекривають на '/ 4 цегли за рахунок застосування цегли четверток і трехчетверто! і здійснюючи перев'язку для поздовжніх швів в півцеглини.
Багаторядна шестирядная кладка. в якій поперечні вертикальні шви перекривають в кожному ряду, а поздовжні вертикальні - тільки через 5 горизонтальних рядів, т. е. система перев'язки передбачає чергування в зовнішніх верстахщесті рядів цегли - одного тичкового і п'яти ложкових.

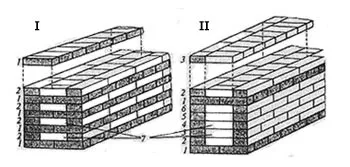

I - Однорядна ланцюгова система перев'язки швів
II - багаторядна система перев'язки швів
1 - точкових ряди; 2. 6 ложкові ряди; 7- забутка
- простіше і швидше виконання робіт;
- для роботи не потрібні цеглини-трехчетверки;
- в зовнішні версти укладають в 1,3 рази менше цілого цегли;
- обсяг забутки у однорядною кладки 25%, а у многорядной-42%;
- використовують будь-який бій цегли для забутки.
Як недолік системи перев'язки можна відзначити значне ускладнення виконання кладки в зимових умовах при негативних температурах. Це обумовлено тим, що замерзання розчину в поздовжніх вертикальних швах може викликати випинання зовнішніх або внутрішніх верст кладки товщиною в 1/2 цегли, які не мають поперечної перев'язки на висоту п'яти рядів.
Чотирирядну кладку застосовують для кладки стовпів і вузьких простінків довжиною до 1 м. Допускається збіг поперечних вертикальних швів в трьох суміжних рядах кладки. Стовпи і простінки слід викладати тільки з ціле добірного цегли. Цегляну кладку починають і закінчують точкових рядами. Їх розташовують в місцях обпирання балок, прогонів, ферм, плит перекриттів і покриттів, в виступаючих рядах кладки - карнизах, поясках, незалежно від послідовності кладки рядів прийнятої системи перев'язки. Точкових рядами також пов'язують верстові ряди з забуткой, тому вони завжди повинні виполчяться з цілого цегли.
типи кладки
Кладку стін з облицюванням застосовують для додання фасадам кращого зовнішнього вигляду і підвищення опірності зовнішніх поверхонь стін атмосферних впливів. Використовують лицьову цеглу, плити керамічні і з натурального каменю з обов'язковою перев'язкою всієї кладки по типу однорядной або многорядной кладки. Кладку стін з облицюванням цеглою і камінням правильної форми застосовують для оформлення фасадів унікальних будівель і об'єктів масового будівництва, для внутрішніх стін вестибюлів, сходових клітин, підземних переходів, для заміни трудомісткою штукатурки. Облицювання ведуть одночасно з кладкою стін або із зсувом за часом спеціальним лицьовою цеглою і керамічними каменями різної обробки і забарвлення. Найбільш часто застосовують такі розміри цегли і кам'яних Болкіах: 250 х 120 х 65 мм, 250 х 120 х 140 мм, трехчетверок - 188 х 120 х 140 мм. Облицювання стін виконують шляхом укладання точкових рядів із закладенням цегли на 1 / 2дліни в моноліт основний кладки.
Припускають зв'язування облицювальної кладки з основною за допомогою штирів з нержавіючої сталі. Застосовують різні варіанти перев'язки облицювального шару з кладкою масиву стіни, повинні бути обов'язково пов'язані, і складати єдине ціле з основною кладкою, що виконується за одно- або багаторядний системі перев'язки.
При однорядною системі перев'язки облицювання фасадної площини роблять чергуванням ложкового і тичкового рядів. Лицьову цеглу значно дорожче звичайного, з цієї причини спосіб виявляється найменш економічним, так як половина рядів з лицьової цегли виконують тичковим "
При зведенні стін по багаторядній системі перев'язки з фасадної сторони п'ять ложкових рядів перекривають одним точкових. Дорогий лицьовій використовують більш раціонально.
Облицювання стін з керамічних каменів виконують закладом в масив точкових рядів через п'ять ложкових, а при використанні облицювальних каменів - тичковий ряд чергують трьома ложковимі. Для додання облицювальної шару більшої архітектурної виразності перев'язку швів допускається виконувати з відступами від загальних вимог: вертикальні поперечні! O годі й перев'язувати по всій висоті будівлі або в межах 3. 5 рядів кладки.
Кладку стін полегшеної конструкції використовують для зменшення витрати цегли і загального зниження власної маси кладки. Кладка складається з двох паралельних ложкових стінок з перев'язкою стусанами через 3. 5 рядів, іноді і більше. Утворену порожнину заповнюють теплоізоляційної засипанням, легким бетоном, блоками або плитами утеплювачів. Для більшої жорсткості конструкції при стінах в два і менше цегли точкових ряди влаштовують в різних рівнях в шаховому порядку. Застосування полегшених кладок позволяв знизити витрату цеглини на 30. 40%, значно скоротити трудомісткість і вартість робіт.
Армована кам'яна кладка - специфіка її в тому, що для підвищення міцності в шви укладають арматурні сітки або окремі стержні (рис. 6.5). Для поперечного армування застосовують прямокутні дротові сітки або сітки "зигзаг". Відстань між стрижнями сітки при їх діаметрах 3. 8 мм має бути в межах 30. 120 мм. Сітки "зигзаг" доцільно розташовувати в двох суміжних рядах так, щоб розташування прутків в них було взаємно перпендикулярним. Сітки по вертикалі укладають по проекту, але не рідше ніж через 5 рядів кладки. Зазвичай прямокутні сітки мають діаметр стрижнів до 5 мм, "зигзаг" - від 5 до 8 мм. Для забезпечення захисного шару розчину необхідно, щоб товщина швів кладки перевищувала діаметр дроту не менше ніж на 4 мм.
Для поздовжньо армування діаметр стиснутої арматури повинен бути не м6енее 3 мм, а розтягнутої - 8 мм. Армування здійснюють стрижнями або сітками. розміщеними як в самій кладці, так і поряд з нею з зовнішнього боку, кріплення з е з кладкою в другому випадку здійснюють хомутами, закріпленими в кладку. Для запобігання армування від корозії в сухих умовах експлуатації марка повинна бути не менше 25, у вологих умовах - не менше 50.
Кладка з керамічних, бетонних і природних каменів правильної форми. З керамічних каменів з поперечними щілинними порожнечами стіни, простінки і стовпи викладають по однорядной системі перев'язки. Камені укладають порожнечами вгору на розчинах з рухливістю, яка виключає затікання розчину в порожнечі каменів. Товщина вертикальних і горизонтальних швів повинна відповідати швах кам'яної кладки. При кладці з бетонних і природних каменів застосовують багаторядну систему перев'язки, але з укладанням точкових рядів не рідше, ніж в кожному третьому ряду.
У зв'язку з новими вимогами по теплозахисту будівель в конструкції зовнішніх цегляних стін повинні бути внесені значні конструктивні зміни: збільшена їх товщина до 4. 5 цегли при використанні тільки цегли або для зменшення товщини в кладку повинен бути введений додатковий, теплоізоляційний шар.
Тому зовнішні стіни виконують у вигляді трьох основних конструктивних схем: масив, масив з утеплювачем всередині або на поверхні стіни. Останнім часом широко впроваджують другу і третю схеми. При укладанні утеплювача в тілі стіни спочатку ведуть кладку основний зовнішньої частини стіни на ВИСОТУ ярусу (на 1,5 - 2 цегли). В процесі робіт в шви через два ряди цегли з кроком 50 смукладивают штирі з нержавіючої сталі діаметром 5. 8 мм. Виступаючий за кладку кінець повинен на 3. 5 см перевищувати товщину утеплювача. Після виконання кладки на висоту ярусу на стрижні нанизують плитковий утеплювач (пінополістирол, роквул), далі на висоту ярусу з урахуванням виступаючих стрижнів викладають внутрішню частину кладки (0,5. 1 цегла).
Третя схема передбачає установку утеплювача із зовнішнього або внутрішнього боків кладки. Зовні, як елемент оздоблення фасаду встановлюють плитний утеплювач, зверху закріплюють оздоблювальну сітку, по ній влаштовують захисний шар і забарвлюють. Утеплювач може виявитися всередині конструкції стіни при оштукатурюванні по цеглині зовнішньої версти кладки або обробці фасаду декоративними панелями, вітражами, приховані або природним каменем. При установці всередині приміщення утеплювач облицьовують гіпсокартонними панелями по металевому каркасі або штукатурять по сітці, далі поверхню грунтують і забарвлюють.
Кладка бутовим каменем
Натуральні кам'яні матеріали поділяють на камінь бутовий і блоки з природного каменю.
Бутова кладка з природних каменів неправильної форми максимальним розміром не більше 500 мм, пов'язаних між собою будівельним розчином. Для кладки застосовують каміння масою не більше 50 кг різної конфігурації і розмірів, а саме, рваний камінь неправильної форми.
Блоки із природного каменю отримують з вапняку, черепашнику, пісковика, туфу та ін.
В даний час в будівництві використовують штучний камінь, природний застосовують в разі економічної доцільності - при будівництві в районі його масового залягання, при неможливості доставки інших матеріалів і т. Д.
З буту зводять фундаменти, стіни підвалів, підпірні стіни і інші коснструкціі. Бутову кладку бажано вести з перев'язкою швів, чергуючи точкових і ложкові камені. У місцях примикань і пересічних потрібно потрібно укладати більші камені постелістого форми.
Кладка "під затоку" - кожен ряд каменів заввишки 15. 20 см викладають насухо в розпір зі стінками траншеї або опалубки, порожнечі заповнюють щебенем і заливають рідким розчином рухливості 13. 15 см. Розчин не заповнює всі отвори, кладка виходить з пустотами, що знижує її міцність. Камені укладають без суворої перев'язки швів і пристрої верстових рядів, це менш трудомістким і не вимагає високої кваліфікації каменярів. Тому на таких фундаментах і при такій системі кладки дозволяють зводити будівлі висотою не більше двох поверхів.
Кладку "під лопатку" виконують горизонтальними рядами з подбрать по висоті каменів з перев'язкою швів по однорядной системі перев'язки. Починають кладку з укладання зовнішньої і внутрішньої верст на розчині з висотою ряду до 30 см. У проміжки між верстами накидають розчин рухливістю але 4. 6 см і укладають камені забутки. Утворилися проміжки між каменями расщебенивают. Кладка виходить досить міцною. Способом "під лопатку" викладають фундаменти, стіни і стовпи.
Для додання кладці більшої міцності її можна вести з облицюванням зовнішньої сторони цеглою по багаторядній системі з перев'язкою через 4 - 6 рядів.
