Технологія діагностики і ремонту побутової техніки, публікація в журналі «молодий вчений»

Узагальнена схема технологічного процесу (ТП) діагностики і ремонту побутових машин і приладів (БМП) включає: організацію прийому заявок на ремонт, виконання ремонту, і видача відремонтованих БМП. Всі ці види дій спрямовані на забезпечення максимальних зручностей для замовників.

Організація прийому заявок при ремонті БМП на дому у замовника.

2. Організація прийому заявок при ремонті БМП в майстерні.

Слід зазначити важливість оформлення зазначених документів. Бланк замовлення і приймальня квитанція є юридичними документами. Вони рівносильні договором, укладеним між замовником і виконавцем на ремонт БМП. Після оформлення бланка замовлення і приймальні квитанції на ремонт основні відомості з них заносяться в журнал надходження заявок, в якому, крім основних відомостей, вказуються прізвища майстрів.

3. Виконання ремонту БМП на дому у замовника.

де. Ср - вартість ремонту; Сд - вартість деталі; Сраб - вартість роботи. За згодою замовника на ремонт майстер відновлює працездатність БМП шляхом заміни несправної деталі на справну, перевіряє в присутності замовника БМП на функціонування і передає БМП замовнику. Прийнявши техніку, замовник оплачує майстру ремонт техніки, а майстер виписує замовнику гарантійний талон на замінений елемент із зазначенням терміну гарантії (від 1 до 6 місяців) і виписує квитанцію БО-3 на отримання грошей. При незгоді замовника на ремонт БМП (через велику вартість, відсутність грошей або з іншої причини) замовник оплачує майстру вартість дефектації та домовляється про інші строки виконання ремонту.

4. Виконання ремонту в майстерні.

5. Дефектация несправного стану БМП.

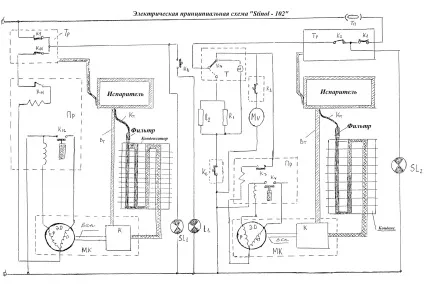

Відповідно до словесним описом технічного стану несправної БМП майстер визначає послідовність дій з пошуку несправності. Будемо розглядати процес визначення несправності на прикладі холодильника «Стинол-102». Розглянемо для цього коротко пристрій, складові частини і електричну схему холодильника, представлену на рис.1.

Технологія діагностики і ремонту побутової техніки, публікація в журналі «молодий вчений»

На схемі введені такі позначення: МК мотор-компресор; Тр-терморегулятор, Тп-теплове реле з запобіжником, R 1. R 2 - нагрівальні елемент, Кв - кнопка включення вентилятора, К2 -контакт терморегулятора, К1 -контакт, що розмикається ручкою терморегулятора, К5 -контакт включення вентилятора, К3 - контакт розмикання ланцюга харчування МК, К4 -контакт включення пусковий обмотки МК, К6, К7 -контакти таймера Т, К8 -дверні контакт включення світла, Mv -вентилятор, ПР- пуско-захисне реле, Т-таймер, М-мікромотор таймера, ПР-пуско захисне реле, Вт-усмоктувальна трубка, SL 2. SL 1. L 1 - електролампи. ЕД - електродвигун, К - компресор, Кт - капілярна трубка.

5.1. Робота електричної схеми при запуску мотор-компресора.

Початкове положення: холодильник встановлений в положення, що відповідає інструкції холодильника, вилка холодильника вставлена ​​в розетку, двері холодильника закриті, ручка терморегулятора перебуває в положенні вимкнено (повернена вліво до відмови).

При подачі напруги на холодильник (ручку терморегулятора повернути вправо і встановити в положення 3, відповідне номінальному режиму роботи холодильника) підключений до джерела живлення на обмотку пускового реле і робочу обмотку електродвигуна мотор-компресора (МК) через нормально замкнуті контакти теплопредохранітеля Тп, К1. К2. К7. К3. а через контакти Кв подається напруга на вентилятор М v. При проходженні струму через обмотку пускового реле в ньому замикається контакт К4 і підключає до харчування пускову обмотку електродвигуна МК. За рахунок пусковий обмотки електродвигун отримує початковий момент обертання, яке в подальшому підтримується за рахунок робочої обмотки. Пускова обмотка за рахунок розмикання контакту К4 пускового реле знеструмлюється.

5.2. Робота електричної схеми при виключенні електродвигуна МК.

Вимкнення МК холодильника може бути:
від розмикання контакту К2 терморегулятора при досягненні в холодильнику необхідної температури;
  • від розмикання контакту К7 таймера;
  • від розмикання контакту К3 пускового реле при перевищенні струму в ланцюзі вище допустимого значення;
  • при виході з ладу теплопредохранітеля;
  • від розмикання контакту К1 при повороті ручки терморегулятора

  • вправо до виключення.

    У всіх випадках відбувається розрив ланцюга харчування робочої обмотки електродвигуна і МК зупиняється.

    Відповідно до електричної схемою послідовність дефектації холодильника «Стинол-102» представимо у вигляді таблиці 1.

    Припустимо, що в результаті перевірок технічний стан елементів, представлених в таблиці 1, виявлено, що несправний терморегулятор по причині. відсутня ланцюг між контактами К1 і К2. Для переконливості замість несправного терморегулятора підключимо справний і подамо напруга на холодильник. Якщо при цьому мотор компресор запрацює, то прийнята версія правильна. Приймається рішення на заміну терморегулятора. Після згоди замовника на заміну терморегулятора та погодження вартості робіт проводиться заміна.
