Технічна характеристика обладнання для стрижки та

Профілактичної обробки овець

Стригального пункт - приміщення, оснащене технологічним обладнанням для механізованої стрижки овець.

Розрізняють стрігальниє пункт стаціонарні. до яких овець підганяють для стрижки, і пересувні - стригального обладнання підвозиться до місця утримання і випасання овець. Пересувний стригального пункт, наявний на пасовище, являє собою навіс зі збірного трубчастого каркаса і чотирьох брезентових полотен оберігає від сонячних променів і дощу. Торці укриття щитові з розсувними двостулковими воротами. Розміри і обладнання стригального пункту залежать від кількості обслуговуваних тварин.

Комплект технологічного обладнання ХТОСЬ 24 (рис. 8.2) на 24 робочих місця стрігальщіков призначений для комплексної механізації робіт на стаціонарних стригальних пунктах вівчарських господарств з поголів'ям близько 20 тисяч овець.

У зібраному вигляді являє собою технологічну лінію з двох рядів стригальних машинок МСО-77Б, змонтованих по обидві сторони транспортера рун вовни ТШ-0,5. В кінці транспортера розміщується классіровочно-пресове відділення. Продуктивність ХТОСЬ 24 становить 150 ... 200 овець на годину.

Малюнок 8.2 - Схема установки комплекту ХТОСЬ 24 в приміщенні

стаціонарного стригального пункту:

1 - ваги для зважування кип; 2 - прес для пресування вовни; 3 - бокси для классірованной вовни; 4 - классіровочний стіл; 5 - циферблатні веся для зважування рун; 6 - транспортер для переміщення вовни від робочого місця стригаля до столу вагаря-обліковця; 7 - електродвигун з гнучким валом і стригального машинкою; 8 - робочі місця стрігальщіков; 9 - оцаркі для груп овець; 10 - робоче місце заточника; 11,12 - загони для овець

Комплект обладнання виносного стригального цеху ВРЦ-24/200 (рис. 8.3) на 24 робочих місця стрігальщіков дозволяє змінювати місце розташування стригального пункту. Виносної стригального цех призначений для комплексної механізації і організації всього виробничого процесу стрижки овець і первинної обробки вовни на відгінних пасовищах, на трасах перегону овець з одних сезонних пасовищ на інші.

За сезон стрижки на такому пункті можна обстригти понад 20 тисяч овець.

Основне обладнання включає електростанцію СНТ-12А, перетворювач трифазного струму ІЕ-9403 з вихідною напругою 36 В частотою 200 Гц, електричну мережу, електростригальних машинки МСУ-200, точильні апарати ДАС-350 і ТА-1, транспортер рун вовни ТШ-0, 5, робочі столи для стрижки, шерстопресс ПГШ-1Б, циферблатні ваги для зважування рун вовни, платформні ваги для зважування кип вовни, классіровочний стіл, бокси для вовни, секції огорожі, стелаж.

Малюнок 8.3 - Схема виносного стригального цеху ВРЦ-24/200:

1 - переносна огорожа ІП-150 для отари нестриженого овець; 2 - огорожа оцарков ТДВ-10; 3 - стіл для стригалів СО-1; 4 - транспортер вовни ТШ-0,5; 5 - робоче місце слюсаря заточника (ДАС-350, ТА-1, КВЗ-1); 6 - стіл обліковця-нормувальника з вагами ВЦП-25; 7 - классіровочний стіл СКШ-200; 8 - гідравлічний прес ПГШ-1Б; 9 - бокси для классірованной вовни БШ-16; 10 - побутові відділення; 11 - відділення для лабораторії вовни; 12 - ділянка для маркування та зберігання кип вовни; 13 - робоче місце майстра-наладчика; 14 - груповий рукомийник; 15 - ємність для води; 16 - душові кабіни

Карусельний стригального пункт КСП-250 (рис. 8.4) призначений для стрижки овець потоковим методом і складається з чотирьох карусельних верстатів, транспортера рун вовни, столу обліку рун з вагами і классіруют-вочной столу. Карусельний верстат включає п'ять робочих рухливих столів, розташованих по колу, кожен з яких забезпечений фіксаторами для овець (важелі з засувками для кінцівок). Столи по периметру спираються на напрямну, що представляє собою замкнутий контур, а в центрі пов'язані з вертикальним валом. Поворот вала проводиться через певний часовий інтервал на кут 72 ° приводним механізмом від електродвигуна потужністю 1,5 кВт, в результаті столи переміщуються до чергового робочого місця.

Малюнок 8.4 - Схема карусельного стригального пункту КСП-250:

1 - карусельний верстат; 2 - транспортер рун; 3 - стіл обліку та зважування рун; 4 - стіл классіровкі вовни

Процес роботи протікає по схемі. Робочий-подавальник ловить нестриженого вівцю, підтаскує, фіксує її на столі і повертає карусельний верстат, при цьому вівця виявляється у першого стрігальщіка, а подавальник фіксує наступну вівцю. Після закінчення стрижки ділянки поверхні вівці першим стрігальщіком, стіл переміщається до другого стрігальщіку, потім до третього і четвертого, який завершує стрижку. Острижена вівця при черговому повороті знову виявляється у подавальників, расфіксіруется, знімається і направляється в розкол, провідний в загін обстрижених овець. На звільненому столі фіксується наступний не стрижена вівця і цикли повторюються.

Метод стрижки на карусельної установці дає можливість швидко освоїти прийоми стрижки, поліпшити її якість, полегшити працю стрігальщіков і підвищити його продуктивність.

Пересувний стригального пункт ПСП-12/200-ТСХІ (рис. 8.5) був спроектований і виготовлений на кафедрах «Сільськогосподарські машини» і «Механізація тваринницьких ферм» Туркменського СГІ ім. М.І. Калініна спільно з заводом «Актюбінсксельмаш» для застосування в пустельній зоні отгонного вівчарства, яка характеризується слабким ґрунтовим покривом з мізерною рослинністю, малою кількістю вододжерел, низькою продуктивністю пасовищ і, як наслідок, великий рассредоточенностью поголів'я.

Устаткування ПСП-12/200-ТСХІ забезпечує продуктивність 144 голови на годину, в транспортному положенні розміщується на одному причепі, транспортується трактором класу 9 або 14 кН, в робоче положення розгортається трьома робочими за 5 ... 7 годин і може бути перенесено кілька разів за сезон стрижки. Устаткування включає укриття, секції огорожі, електростанцію СНТ-12А з винесеним щитом управління, перетворювач трифазного струму ІЕ-9403, електричну мережу, транспортер рун вовни, робочі столи для стрижки, електростригальних машинки МСУ-200, верстак слюсаря, точильний апарат ДАС-350 , классіровочний стіл, ваги для рун вовни, бокси для вовни, переобладнаний шерстопресс ПГШ-1Б, платформні ваги для кип вовни, побутове відділення

Трактор служить енергоджерел при проведенні робіт на пункті: від ВВП наводиться в дію навісна електростанція трифазного струму СНТ-12А (220/380 В, 50 Гц, 12 кВт), гідросистема трактора використовується для приводу переобладнаного шерстопресса ПГШ-1Б.

Малюнок 8.5 - Схема пересувного стригального пункту ПСП-12/200-ТСХІ:

1 - опора укриття; 2 - транспортер вовни; 3 - перетворювач частоти струму ІЕ-9403; 4 - навісна електростанція СНТ-12А; 5 - трактор; 6 - загін нестриженого овець; 7 - переобладнаний гідравлічний шерстопресс ПГШ-1Б; 8 - заточний пристрій ДАС-350; 9 - классіровочний стіл; 10 - робоче місце майстра-наладчика машинок МСУ-200; 11 - електронавантажувач кип вовни; 12 - ваги для кип; 13 - робочі місця стрігальщіков

Технологічний процес на переносному Стригальня пунктів здійснюється в наступній послідовності. У загальні загони, що примикають до Стригальня пунктів з обох сторін, заганяють 250 ... 300 овець. Два подавальників, по одному на кожну сторону транспортера, тобто на 6 ... 8 стрігальщіков, подають овець із загороди до місця стрижки і фіксують їх, пов'язуючи кінцівки. Стрігальщік, обробивши вівцю, укладає шерсть разом з іменним жетоном на стрічку транспортера, який подає її до классіровочному столу, а острижена вівця випускається в загальний загін. Метод «жетонів» дозволяє вести індивідуальний облік обстрижених кожним стрігальщіком овець і кількість вовни. Упаковка вовни в стоси виробляється на гідравлічному пресі, готові стоси зважують на платформних вагах, маркують і розміщують на майданчику тимчасового зберігання. Після накопичення необхідної кількості кип, шерсть завантажують в транспортний засіб і відправляють на заготівельний пункт.

Характеристика розглянутих комплектів обладнання і Стригальня пунктів, представлена ​​в таблиці 8.1.

Таблиця 8.1 - Технічна характеристика Стригальня пунктів

Машинки для стрижки овець

В даний час вітчизняна та зарубіжна промисловість випускає три принципово різняться типу стригальних машинок: від електродвигуна за допомогою гнучкого валу або жорсткого приводу, з вбудованим в ручку електродвигуном і автоматизована станція для стрижки овець.

Стрігальниє машинки від електродвигуна за допомогою гнучкого валу або жорсткого приводу випускаються заводом «Актюбінсксельмаш» МСО - 77Б і компанією Lister (Англія) SHOGUN складаються (рис. 8.5) з ріжучого апарату 1, натискного 2, і шарнірного механізмів 3 і корпуса 4.

Ріжучий апарат призначений для зрізання вовни і працює за принципом ножиць. Складається з нерухомої протіворежущей гребінки і ковзає по ній рухомого ножа, що утворюють ріжучу пару.

Нажимной механізм забезпечує щільне прилягання робочих поверхонь ножа і гребінки. Він включає в себе загортається в прилив корпусу машинки штуцер, на верхню частину якого навёрнута нажимная гайка. При її загортанні зусилля через патрон і натискний (завзятий) стрижень, що впирається внизу в підп'ятник натискного стержня на важелі, передається на важіль машинки.

Шарнірний механізм передає обертання від гнучкого вала ексцентрикового механізму і забезпечує зручність в роботі, незалежно від положення гнучкого або жорсткого вала.

Корпус машинки відлитий з алюмінієвого сплаву і з'єднує всі її механізми.

Малюнок 8.6 - Машинки для стрижки овець:

а) МСО - 77Б «Актюбінсксельмаш»; б) SHOGUN компанії Lister (Англія) 1 - ріжучий апарат; 2 - натискний механізм; 3 - корпус; 4 - шарнірний механізм

Стрігальниє машинки з вбудованим в ручку електродвигуном мають ряд переваг перед машинками з приводом від гнучкого валу або жорсткого приводу: велика маневреність, відсутність реактивного моменту, створюваного гнучким валом (тобто того моменту, який перекидає машинку). Внаслідок цього досягається більш висока продуктивність (на 20. 40%).

Стригального машинка МСУ-200 «Актюбінсксельмаш» (рис. 8.6 а) знижена напруга (36 В) і тому більш безпечна в роботі.

За кордоном (у США, Німеччині, Швейцарії, Австралії та Англії) також випускають стрігальниє машинки з вбудованим електродвигуном (рис. 8.6 б, в, г). За деякими показниками вони перевершують вітчизняні, за іншими - поступаються.

Малюнок 8.7 - Машинки для стрижки овець з вбудованим електродвигуном:

а) МСО - 200 «Актюбінсксельмаш»; б) OSTER виробництво США; в) "ЄС 260" виробництво Німеччина; г) Heiniger Xtra виробництво Швейцарія 1 - ріжучий апарат; 2 -нажімной механізм; 3 - електродвигун; 4-корпус; 5 - блок управління

Таблиця 8.2 - Технічна характеристика стригальних машинок

Примітка: оптимальна швидкість подачі - (0,57-0,84м / с), в залежності від

Автоматизована станція для стрижки овець The Oracle (рис. 8.8) .До недавнього часу роботизация стрижки представлялася найменш вірогідною з усіх існуючих альтернатив в проведенні стрижки овець, але в штаті Західна Австралія ведуться такі розробки.

Переваги роботизованою стрижки дозволяють отримувати більш якісне і однорідне руно.

Пошкодження, які наносяться вівцям при традиційній стрижці, в значній мірі скорочуються при використанні роботів. Чутливі пристрої, що застосовуються для контролю ріжучих механізмів, можуть відчувати шкіру в межах декількох тисячних часток секунди, при цьому робот негайно здійснює коригуючий рух. У більш ніж 500 дослідах лише одна вівця отримала серйозні порізи.

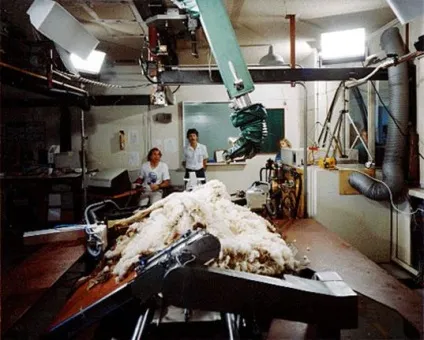

Малюнок 8.8 - Австралійська автоматизована станція для стрижки овець The Oracle

Оскільки стрижка овець є важкою, стомлюючої, що вимагає постійної уваги роботою, то важко залучити до цієї роботи молодих людей, що в кінцевому підсумку призведе до збільшення оплати за неї. Роботи можна використовувати в 2-3 зміни замість звичайного робочого дня, що триває 8 ч. Автоматизована станція для стрижки овець включає маніпулятор, який утримує вівцю і стригального робот-руку, що пересувається по напрямних, розташованим зверху. Маніпулятор не тільки утримує вівцю, а й надає їй зручні для стрижки положення, перевертаючи і розтягуючи ноги і шию. Маніпулятор складається з двох основних вузлів: рухомий люльки, що включає два паралельних ролика для підтримки тіла тварини, і двох кінцевих фіксаторів для закріплення ніг і голови.
