Таблиця розрахунку потужності сталевих радіаторів опалення

Сьогодні споживчий ринок наповнений великою кількістю моделей опалювальних пристроїв, які розрізняються за габаритами і показниками потужності. Серед них варто виділити сталеві радіатори. Дані прилади досить легкі, мають привабливий зовнішній вигляд і мають гарну тепловіддачею. Перед вибором моделі необхідно провести розрахунок потужності сталевих радіаторів опалення по таблиці.

різновиди

Види сталевих радіаторів опалення

Розглянемо сталеві радіатори панельного типу, які відрізняються за габаритами і ступеня потужності. Пристрої можуть складатися з однієї, двох або трьох панелей. Інший важливий елемент конструкції - ребра (гофровані металеві пластини). Щоб отримати певні показники теплової віддачі, в конструкції пристроїв використовується кілька комбінацій панелей і оребрения. Перед вибором найбільш підходящого пристрою для якісного опалення приміщення, необхідно ознайомитися з кожної різновидом.

Основні типи сталевих радіаторів

Сталеві панельні батареї представлені такими типами:

• Тип 10. Тут пристрій оснащений тільки однією панеллю. Такі радіатори мають легку вагу і найнижчу потужність.

Сталеві радіатори опалення тип 10

• Тип 11. Складаються з однієї панелі і пластини оребрення. Батареї мають трохи більшою вагою і габаритами, ніж попередній тип, відрізняються підвищеними параметрами теплової потужності.

Сталевий панельний радіатор типу 11

• Тип 21. У конструкції радіатора дві панелі, між якими розташовується гофрована металева пластина.
• Тип 22. Батарея складається з двох панелей, а також двох пластин оребрення. За розмірами пристрій схоже з радіаторами 21-го типу, проте, в порівнянні з ними, мають високою потужністю.

Сталевий панельний радіатор типу 22

• Тип 33. Конструкція складається з трьох панелей. Даний клас - найпотужніший за тепловій віддачі і найбільший за розмірами. У його конструкції до трьох панелям приєднані 3 пластини оребрення (звідси і цифрове позначення типу - 33).

Сталевий панельний радіатор типу 33

Кожен з представлених типів може відрізнятися по довжині приладу і його висоті. На підставі цих показників і формується теплова потужність пристрою. Самостійно розрахувати даний параметр неможливо. Однак кожна модель панельного радіатора проходить відповідні випробування виробником, тому всі результати заносяться в спеціальні таблиці. За ним дуже зручно підібрати підходящу батарею для опалення різних типів приміщень.

визначення потужності

Для точного розрахунку теплової потужності необхідно відштовхуватися від показників теплових втрат приміщення, в якому планується встановити ці пристрої.

Таблиця для розрахунку кількості радіаторів на М2

Для звичайних квартир можна керуватися СНиП (Будівельними нормами і правилами), в яких прописані обсяги тепла з розрахунку на 1м 3 площі:

• У панельних будинках на 1м3 потрібно 41Вт.
• У цегляних будинках на 1м3 витрачається 34 Вт.

На підставі даних норм можна виявити потужність сталевих панельних радіаторів опалення.

Як приклад, візьмемо кімнату в стандартному панельному будинку з габаритами 3,2 * 3,5 м і висотою стель в 3 метри. Насамперед визначимо обсяг приміщення: 3,2 * 3,5 * 3 = 33,6м 3. Далі звернемося до норм СНіП і знайдемо числове значення, яке відповідає нашим прикладом: 33,6 * 41 = 1377,6Вт. В результаті, ми отримали кількість тепла, необхідне для обігріву кімнати.

Додаткові параметри

Нормативні приписи Сніпа складені для умов середньої кліматичної зони.

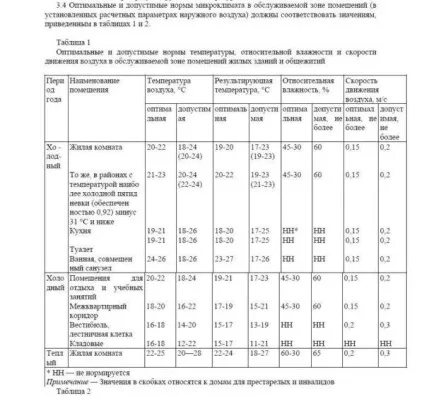

Параметри мікроклімату в приміщеннях встановлені СНиП

Щоб розрахуватися в областях з більш холодними зимовими температурами, потрібно скоригувати показники за допомогою коефіцієнту чи:

При розрахунку теплових втрат, потрібно брати до уваги і кількість стін, які виходять назовні. Чим їх більше, тим вище будуть показники тепловтрат приміщення. Наприклад, якщо в кімнаті одна зовнішня стіна - застосовуємо коефіцієнт 1,1. Якщо ми маємо дві або три зовнішні стіни, то коефіцієнт буде 1,2 і 1,3 відповідно.

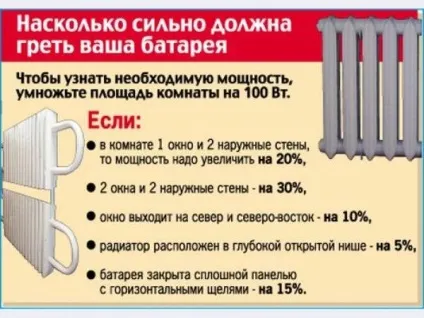

Наскільки сильно повинна гріти батарея

Розглянемо приклад. Припустимо, в зимовий період в регіоні тримається середня температура -25 ° C, а в приміщенні розташовані дві зовнішніх стіни. З розрахунків ми отримаємо: 1378 Вт * 1,3 * 1,2 = 2149,68 Вт. Підсумковий результат округляємо до 2150 Вт. Додатково необхідно враховувати, які приміщення розташовані на нижньому і верхньому поверсі, з чого зроблена покрівля, яким матеріалом утеплялися стіни.

Розрахунок радіаторів Kermi

Перш ніж проводити розрахунок теплової потужності, слід визначитися з фірмою-виробником пристрою, який буде встановлено в приміщенні. Очевидно, що кращі рекомендації заслужено мають лідери даної галузі. Звернемося до таблиці відомого німецького виробника Kermi, на основі якої і проведемо необхідні розрахунки.

Для прикладу візьмемо одну з новітніх моделей - ThermX2Plan. По таблиці можна побачити, що параметри потужності прописані для кожної моделі Kermi, тому необхідно просто знайти потрібний пристрій зі списку. В області опалення не потрібно, щоб показники повністю збігалися, тому краще взяти значення, яке трохи більше розрахованого. Так у вас буде необхідний запас на періоди різкого похолодання.

Радіатор Kermi Therm Х2 Plan-K

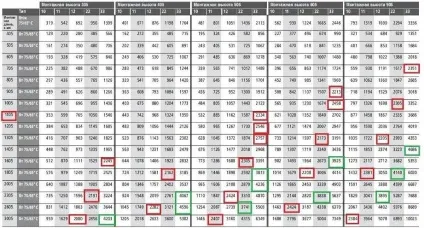

Всі відповідні показники відзначені в таблиці червоними квадратами. Припустимо, для нас найбільш оптимальна висота радіатора - 505 мм (прописана у верхній частині таблиці). Найпривабливіший варіант - пристрої 33 типу з довжиною 1005 мм. Якщо потрібні більш короткі прилади, слід зупинитися на моделях 605 мм висотою.

Перерахунок потужності виходячи з температурного режиму

Однак дані в цій таблиці прописані для показників 75/65/20, де 75 ° C - температура дроти, 65 ° C - температура відведення, а 20 ° C - температура, яка підтримується в приміщенні. На основі цих значень проводиться розрахунок (75 + 65) / 2-20 = 50 ° C, в результаті якого ми отримуємо дельту температур. У тому випадку, якщо у вас інші системні параметри, потрібно перерахунок. Для цієї мети в Kermi підготували спеціальну таблицю, в якій вказані коефіцієнти для коригування. З її допомогою можна здійснити більш точний розрахунок потужності сталевих радіаторів опалення по таблиці, що дозволить підібрати найбільш оптимальний устрій для обігріву конкретного приміщення.

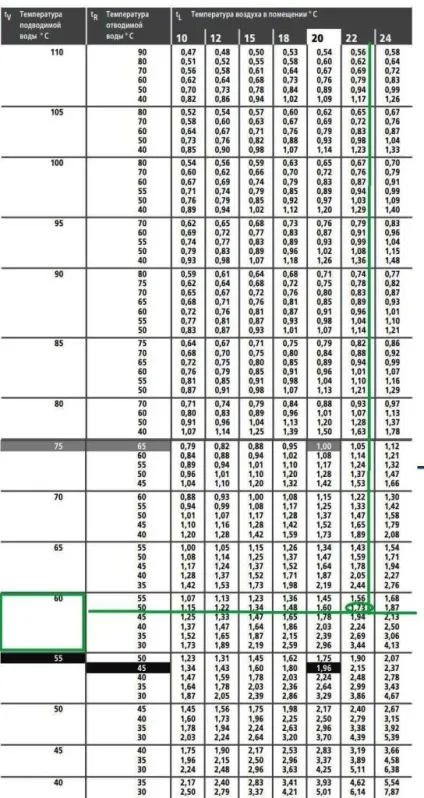

Розглянемо низькотемпературну систему, показники якої складають 60/50/22, де 60 ° C - температура дроти, 50 ° C - температура відведення, а 22 ° C - температура, підтримувана в приміщенні. Обчислюємо дельту температур за вже відомою формулою: (60 + 50) / 2-22 = 33 ° C. Потім дивимося в таблицю і знаходимо температурні показники проведеної / відводиться води. У клітці з підтримуваної температурою приміщення знаходимо потрібний коефіцієнт 1,73 (в таблицях відзначається зеленим кольором).

Далі беремо кількість теплових втрат приміщення і множимо його на коефіцієнт 2150 Вт * 1,73 = 3719,5 Вт. Після цього повертаємося до таблиці потужностей, щоб подивитися підходящі варіанти. У такому випадку вибір буде скромніше, оскільки для якісного обігріву будуть потрібні набагато більш потужні радіатори.

висновок

Як бачимо, правильний розрахунок потужності для сталевих панельних радіаторів неможливий без знання певних показників. Обов'язково необхідно з'ясувати тепловтрати приміщення, визначитися з фірмою-виробником батареї, мати уявлення про температуру проведеної / відводиться води, а також про температуру, яка підтримується в приміщенні. На основі цих показників можна легко визначити відповідні моделі батарей.
