Газові турбовані настінні котли опалення
Саме двоконтурний турбо котел, що працює на газі, стане відмінним варіантом для опалювальної системи приватного будинку або дачі. Це переважно настінні компактні пристрої, які мають закриту камеру згоряння. Призначений турбований котел для роботи в локальній системі опалення з теплоносієм водою по примусової циркуляції.
Технічні та конструктивні особливості турбо моделей
Основні конструкційні особливості турбо котлів полягають в активному припливі кисню в систему, завдяки вбудованому вентилятору, що створює примусову тягу через двоканальний димохід. Саме цей димохід і є ключовою відмінністю від інших видів газових котлів. Особлива будова димоходу - труба в трубі. Зовнішня - більш об'ємна труба, служить для доступу повітря в систему, а по внутрішній - вузької - відводиться дим і продукти горіння.
Звичайно, турбокотел може бути і одноконтурний, існують різні моделі.
Подібні моделі котлів особливо доречні в невеликих приміщеннях. де компактні габарити і вбудована в котел труба димоходу є відчутною перевагою, якщо немає можливості зробити повноцінну димохідну систему в будинку.
Принцип будови димохідної труби турбированного котла показаний на схемі.
Тип димоходів в турбированних котлах:
- вертикальний;
- горизонтальний;
- вертикальний двоканальний;
- підключається до існуючого димоходу.
Турбо-котли діляться ще і за типом підключення:
Включають в себе два контури конструкції турбо котлів, за допомогою зовнішнього контуру проводять теплоносій в систему опалення будинку, а другого, внутрішнього, забезпечують гарячою водою для побутових цілей.
Найкращим чином зарекомендувала себе система двоконтурного підключення у опалювальних котлів є запорукою економії і стабільності роботи не тільки локальної мережі обігріву будинку, але і гарячого водопостачання в будь-який час року.
Будь-яка модель газового котла з двоконтурним типом підключення має вторинний теплообмінник, який є однією з основних деталей багатофункціонального пристрою. Цей елемент конструкції призначений саме для забезпечення гарячою водою, яка через внутрішній контур, через відводи, повертається в систему і в опалювальний контур.
Обов'язкова наявність вентилятора в турбо моделях потрібно для забезпечення необхідної тяги і стабільного відведення продуктів згоряння газу.
Газові котли опалення в залежності від габаритів і особливостей конструкції бувають підлоговими або навісними - настінними. Підлогові моделі більш потужні настінних, але настінні використовуються для економії простору в невеликих приміщеннях. Відрізняючись своїми габаритами, підлогові моделі займають більше місця, і для їх розміщення часто необхідно окреме приміщення.
Принцип роботи
Камера згоряння в котлах опалення - закритого типу. Через коаксоальную димохідну трубу за допомогою вентилятора в камеру надходить повітря, який і підтримує газ, що подається з форсунок (цей процес показаний на схемі). Відпрацьовані гази газу відводяться турбіною назовні через внутрішню трубу димоходу, що набагато краще, якщо подібний процес відбувається через звичайний димар.
За допомогою автоматики, яка стежить за процесом, робота пристрою стає безпечною. Камера згоряння настінного пристрою створюється з міді або мідних сплавів. Котел має камеру з чавуну і, тим самим, служить довше настінного прототипу - 20-30 років і більше, в залежності від тривалості та характеру експлуатації. Настінний агрегат не завжди прослужить стабільно довше 10 років.
Через мідної камери, щоб знос не був стрімким, настінні котли випускають з потужністю не більше 35 кВт.

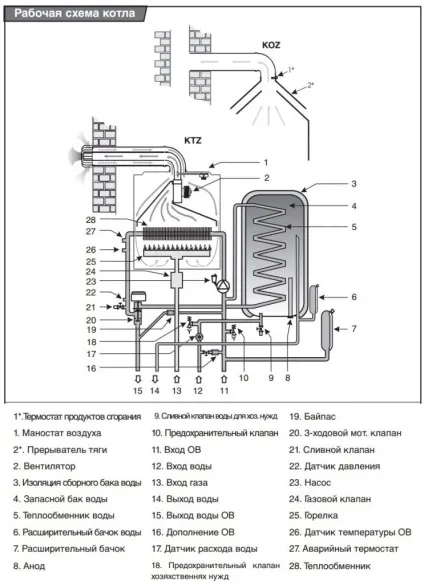

Схема роботи одноконтурного і двоконтурного котлів вказана на зображеннях.
Переваги і недоліки
- є одноконтурні та двоконтурні котли опалення;
- повітря для роботи котла надходить через димохід зовні будівлі, що дозволяє працювати пристрою в приміщенні, не спалюючи кисень в ньому;
- не потрібен звичайний димар;
- котел може бути встановлений як в житловому, так і в нежитловому приміщенні;
- невеликі розміри настінних моделей;
- висока потужність підлогових моделей;
- ККД - 90-95%, завдяки високій економії витрат газу;
- за 1 хв 10 літрів води підігрівається до потрібної температури;
- в деяких моделях - електронна система контролю автоматики;
- автоматичні датчики, що стежать за безпекою роботи, які в разі аварійної ситуації відключають котел і перекривають надходження газу;
- простота монтажу, підключення і експлуатації (процес підключення вказано на схемі).
- висока вартість в порівнянні з іншими моделями газових котлів опалення;
- агрегат залежимо від безперебійної системи подачі електроенергії.
Краще турбокотлів, що працює на газі, може бути тільки двоконтурний газовий турбований котел. При виборі відповідної моделі пристрою, варто детально вивчити всі характеристики придивилася моделі і подумати, наскільки саме вона підходить під встановлену локальну систему.
