Таблиці в Автокад створення і вставка
Так як же створити таблицю в Автокаде. Перш ніж відповісти на це питання врахуйте, що найпоширеніша помилка при створенні таблиці AutoCAD це рутинний ручної підхід креслення даного елемента креслення за допомогою стандартних примітивів (відрізків. Полилиний і т.д.), а також заповнення рядків і стовпців за допомогою многострочного або однострочного тексту.
Тому давайте раз і назавжди розберемо, як зробити таблицю в Авткоаде швидко і правильно і при цьому максимально автоматизувати процес!
Як створити таблицю в Автокаде.

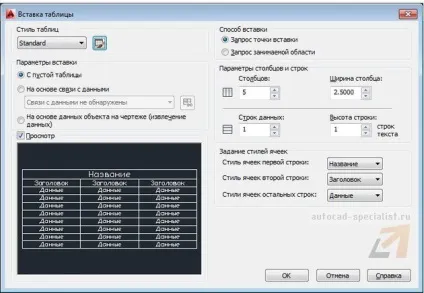

Відкриється діалогове вікно «Вставка таблиці», в якому слід вказати ряд параметрів, що відповідають за зовнішній вигляд і стиль таблиці в Автокаде, а також окремих її осередків (див. Рис.).
Таблицю можна створити порожню (з нуля) або ж на основі існуючого файлу Excel за допомогою встановлення зв'язку.
Подальші дії інтуїтивно зрозумілі: в першу чергу слід вказати кількість рядків і стовпців, потім поставити стилі осередків, а також параметри вставки таблиці в кресленні. Більш докладно описувати це немає сенсу, просто відкрийте AutoCAD і на практиці опрацювати матеріал. Після виконання всіх налаштувань в соответствии с ТЗ можна вставити таблицю в Автокад.

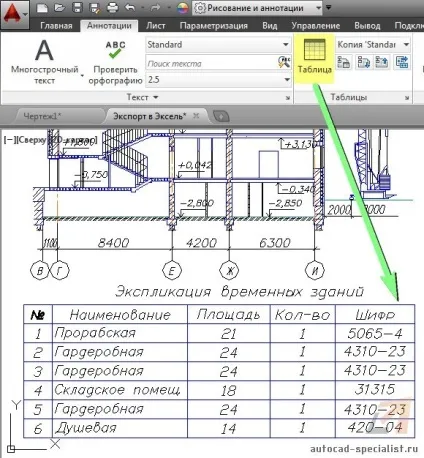

Результат створення і заповнення таблиці може виглядати наступним чином:
Вставити таблицю в Автокаде можна двома способами: графічно (вказати мишкою точку вставки в робочій області) або за допомогою вказівки точних координат X, Y через командний рядок / динамічний введення.

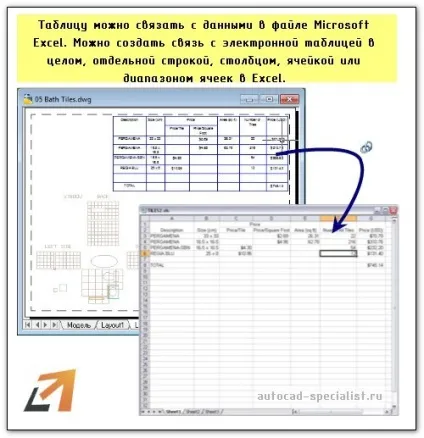

Зв'язки між таблицями в Автокаде і Excel
Таблиці AutoCAD хоч і мають на увазі якийсь рахунок (тобто формули в таблицях Автокада можна використовувати для виконання найпростіших арифметичних операцій), але набагато зручніше працювати в Excel - там все просто, швидко і злагоджено роками, а головне - набагато ширше функціонал. Тому найоптимальніший варіант - пов'язувати дані з зовнішніми файлами (ознайомтеся з більш детальним матеріалом про те, як вставити таблицю Excel в Автокад).
Одне з найважливіших переваг такого зв'язку наступне: після внесення змін до пов'язаної таблиці (в AutoCAD або Exсel) дані можна оновити з урахуванням внесених поправок.
Тепер ви знаєте, як в Автокаде намалювати таблицю, використовуючи всього одну команду! Щоб внести дані в осередку, потрібно ЛФМ виділити відповідну клітинку і з клавіатури ввести текст.
Пропонуємо Вам ознайомитися з доп. матеріал по цій темі:
Якщо ви студент, то лабораторна робота на Автокаде з таблицями після ознайомлення цього матеріалу буде виконана швидше в 2 рази!
