Безліч конструкцій на дачі виконується з профільних труб. Вибір такого матеріалу обумовлений довговічністю, простотою монтажу, легкістю готової конструкції. Щоб надати виробу додаткову міцність, елементи конструкції з'єднуються між собою зварним швом. Сварка профільної труби своїми руками може бути проведена кількома методами.

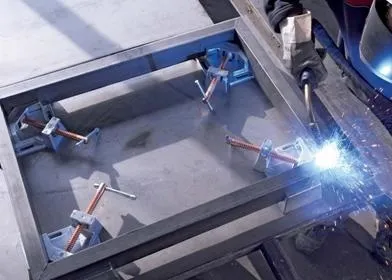

Збірка конструкції, що складається з профільних труб

Підготовка до роботи

З'єднання профільної труб без зварювання переважно проводиться за допомогою спеціалізованих хомутів і болтів. З плином часу кріплення послаблюється, тому при догляді за виробом необхідно постійно перевіряти міцність конструкції. Щоб знизити проблеми при експлуатації, для збірки конструкції застосовується зварювання.

Для отримання міцного зварного шва потрібно підготувати поверхню труби. Для цього:

відрізки труб обрізаються по необхідної довжині;

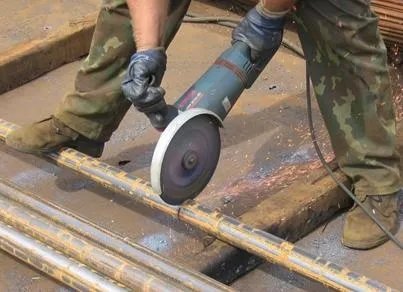

Використання болгарки для нарізки труб

Обрізати труби рекомендується спеціальними інструментами, наприклад, ножівкою по металу, що дозволяє зробити зріз максимально рівним.

якщо необхідно з'єднати елементи під кутом, то труби ретельно підганяються один до одного, щоб зазорів було якомога менше. Це дозволить збільшити якість зварного шва і, як наслідок, надійність готового виробу;

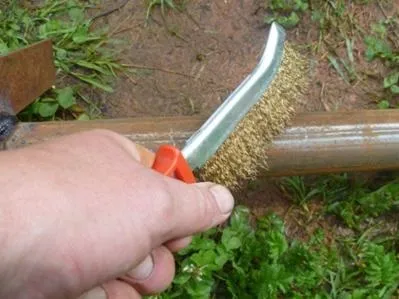

місця, де передбачається розташування зварного шва, очищаються від іржі, задирок і інших сторонніх нальотів. Будь-яке вкраплення негативно впливає на міцність шва. Очищення можна провести найпростішої металевою щіткою або спеціалізованою технікою, наприклад, шліфувальною машинкою.

Підготовка поверхні перед зварюванням

Методика зварювання

Сварка каркаса з профільної труби може здійснюватися будь-яким з наступних видів:

Газове зварювання

Газове зварювання виробляється в результаті розплавлення металу і заповнення порожнього простору присадкою.

Технологія газового зварювання

Для газового зварювання потрібно:

спеціальний зварювальний апарат з набором наконечників для пальника;
балон з киснем;
балон з горючим газом (найчастіше використовується ацетилен);
присадний дріт (потрібно, щоб дріт була виготовлена з того ж матеріалу, що і зварюються труби);
зварювальний порошок (флюс), що дозволяє знизити окислення металу і захистити шов. Флюс наноситься на поверхню труби перед початком зварювання;
елементи індивідуального захисту зварника (маска).

При газовому зварюванні потрібно строго дотримуватися техніки безпеки, так як застосовуються гази вибухонебезпечні.

З'єднання труб за допомогою газового зварювання може бути виконано 2-ма способами:

зліва направо. Присадка подається після розігріву пальником, що дозволяє зварювати труби товщиною більше 5 мм. Шов виходить не зовсім рівним і вимагає додаткового доопрацювання. Таким способом відбувається зварювання воріт з профільної труби і інших об'ємних конструкцій;
справа наліво. Присадка подається перед пальником, що дозволяє отримати найбільш рівний шов. Переважно застосовується для труб, товщиною менше 5 мм, наприклад, зварювання ферм з профільної труби, садової лавки і так далі.

Доступні способи утворення зварного шва

Після повного охолодження шов рекомендується зачистити і захистити від корозії.

Газове зварювання використовується для з'єднання профільних труб, виготовлених з кольорових металів (латунь, алюміній, мідь і так далі).

Перевагами газового зварювання є:

простота. Сварка конструкції газовим пальником не вимагає спеціальних знань і навичок;
доступність. Необхідні компоненти (гази) можна купити без особливих труднощів;
відсутність необхідності потужного джерела електричного струму.

електродугове зварювання

Дугове зварювання застосовується при з'єднанні профільних, вироблених з чорних металів, тобто стали.

Електродугова зварювання виробляється за допомогою:

Технологія використання зварки

Підбір електродів і необхідного струму для зварювання здійснюється на підставі товщини металу профільної труби.

Таблиця співвідношення зварюється і застосовуваних електродів

На якість зварного шва впливає і сила струму. Щоб шов вийшов максимально міцним, потрібно досягти найбільш високої можливої сили струму.

Сварка профільної труби інвертором здійснюється в наступному порядку:

зварюються відрізки профільних труб надійно фіксуються для запобігання їх деформації і зміщення. Для цього можна використовувати як спеціальні пристосування, так і підручні інструменти;

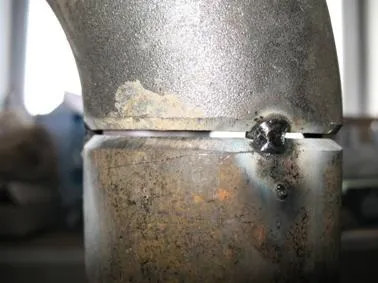

в 4-5 точках проводиться точкове зварювання (прихватка), що дозволяє попередньо з'єднати деталі;

Початковий етап зварювання конструкції

перевіряється правильність конструкції. При необхідності за допомогою молотка виправляються недоліки;
стик остаточно проваривается. При цьому рекомендується стежити за швидкістю руху електрода, щоб метал труб встигав повністю розплавитися і при цьому не просісти всередину профілю.

Профільні труби товщиною більше 5 мм рекомендується зварювати в кілька етапів для отримання міцного шва. При цьому зварювання виробляється в протилежних напрямках відносно один одного.

Після завершення зварювання конструкції потрібно охолонути для запобігання деформації профільної труби.

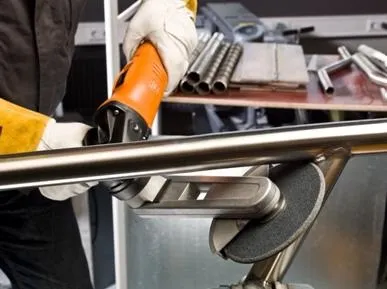

Готовий шов зачищається спеціальними інструментами, наприклад, углошлівовальной машиною.

Обробка шва бормашиною

Місце зварювання вимагає якісного захисту від впливу навколишнього середовища, так як метал, який зазнавав впливу високої температури, іржавіє в кілька разів швидше.

Всі зварювальні роботи потрібно проводити, дотримуючись техніки безпеки і застосовуючи засоби для захисту зварювальника. Вибір методу зварювання залежить від матеріалу, з якого виготовлені профільні труби, а також від обладнання, наявного в наявності.
