Стробоскоп для установки запалювання своїми руками

Правильність роботи двигуна автомобіля залежить від того, як виставлено запалювання. Викликано це тим, що горюча суміш, яка надходить в камеру згоряння, повинна повністю займатися. Для установки запалювання використовується стробоскоп, який можна виготовити своїми руками, або придбати в спеціалізованому магазині. Про те, як просто зробити стробоскоп для установки запалювання своїми руками піде мова нижче.

Призначення стробоскопа, деталі, які знадобляться для його виготовлення

Стробоскоп для установки запалювання служить для того, щоб автолюбитель зміг налаштувати правильність і своєчасність подачі електричного струму, який утворює іскру. Вона служить для запалення запальною суміші в камері згоряння циліндрів бензинових силових агрегатів.

Від своєчасності її подання залежить правильність роботи мотора, його потужність. Тому правильно виставлене запалювання необхідно для того щоб добре працював силовий агрегат.

У спеціалізованих магазинах це пристосування коштує від 1 000 рублів до 7 000. Тому в цілях економії коштів краще зробити саморобний стробоскоп для установки запалювання своїми руками. На його збірку (робив самостійно), потрібно буде витратити суму до 500 рублів.

Взагалі стробоскоп вдає із себе найпростішу схему і конструкцію. В його основі лежить принцип впливу іскри на лід лампочки, які можна взяти з будь-якого ліхтарика. Таким чином, легко виставити кут запалювання, яке буде ідеально відповідати вимогам щодо своєчасного і повного займання паливної суміші.

Розглянемо перелік деталей, які знадобляться для того щоб легко зробити самостійно стробоскоп:

• транзистор, що має маркування КТ 315;
• тиристор, який має маркування КУ 112 А;
• мідні дроти;
• ліхтарик на доданих лампочках (їх повинно бути не менше 6 штук, можна більше);
• таймер, використовується для деяких саморобних стробоскопів;
• низькочастотний діод, що має маркування V 2;
• резистори, з силою 0.125 Вт;
• реле, яке має індекс RWH / SH-112D;
• шнур довжиною в 1 метр для живлення приладу;
• основа для збору мікросхеми, виготовлена ​​з ізолюючого спеціального матеріалу;
• спеціальні клеми (затискачі).

Ось які складові частини знадобляться для того щоб здійснити монтаж стробоскопа своїми руками. Їх можна придбати в спеціальних магазинах, або на радіоринках.

Схема найпростішого стробоскопа виглядає таким чином:

Важливо запам'ятати, що для виготовлення даного приладу найкраще взяти корпус простого діодного ліхтарика, або з-під фотоспалахи. Туди помістяться всі деталі, включаючи мікросхему на якій будуть знаходитися деталі.

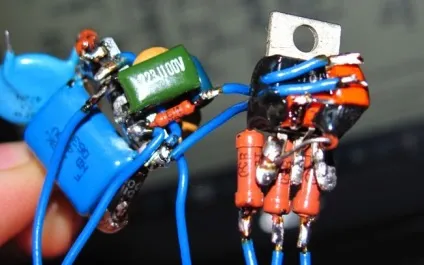

збірка стробоскопа

Процес складання відбувається в домашніх умовах за допомогою паяльника, в наступному алгоритмі (за основу взято корпус освітлювального ліхтарика):

• висвердлювання отвору на задній стінці корпусу ліхтарика, це потрібно для того, щоб провести шнур живлення;
• до кінців шнура припаиваются спеціальні клеми, головне не переплутати полярність (вони беруться різного кольору);
• розміщення датчика на правій або лівій стороні корпусу;
• просвердлення отвори. воно робиться в місці розташування датчика, в нього вставляється (прокладається шнур), який приєднується до контакту Х 1, зазначений на схемі;
• збір мікросхеми. це робиться за вищевказаною схемою, за допомогою паяльника (якщо автолюбитель не сильний в зборі таких схем, тоді йому потрібно звернутися до фахівця в даній області);
• припаивание мідного дроту до основної жилі дроту, вона буде служити в якості спеціального датчика стробоскопа;
• ізоляція всіх з'єднань спеціальною стрічкою.

Ось як зробити стробоскоп за допомогою своїх рук з найменшими фінансовими витратами.

Важливо запам'ятати, що такий прилад може використовуватися не тільки для виставлення запалювання, але і в якості перевірок свічок, настройки регулятора. Ось скільки корисних функцій він може виконувати для автолюбителя.

Різновиди саморобних стробоскопів

Вище зазначена схема і алгоритм створення найпростішого стробоскопа. Деякі умільці також рекомендують виготовлення таких приладів на основі таймера, або світлодіодів.

Розглянемо, яка схема стробоскопа, куди входить таймер:

Ця конструкція складніша, тому якщо автолюбителю здається, що він не зможе зібрати її самостійно, краще звернутися до фахівця, придбавши всі необхідні деталі. Якщо немає таймера вітчизняного виробництва, його можна замінити на іноземний, який повинен мати маркування NE 555. А діоди для такої схеми краще використовувати мають позначення КД 521.

Цікаво дізнатися, що виготовивши такий прилад з таймером, на ньому можна встановити регулятор, перемикаючи який він почне працювати як тахометр. При цьому на його роботу не вплине навіть слабкий заряд акумуляторної батареї.

Тепер розглянемо схему, яка дозволяє виготовити стробоскоп на світлодіодах. Відразу потрібно зазначити, що вони відрізняються підвищеною надійністю, його можна використовувати навіть при яскравому денному світлі.

Схема такого стробоскопа наступна:

В основі всієї схеми буде лежати мікросхема має маркування 155 АГ 1, яка може запуститися імпульсами, що мають негативну полярність. Опору, які підходять для неї R 1, R 2, R 3, резистор R 6. Опору обмежують амплітуду вхідного сигналу, а ємність С 4 регулює тривалість сигналу, що надходить від мотора.

Налаштування стробоскопа

Після того, як цей прилад виготовлений, його потрібно налаштувати. Відбувається це таким чином:

• прогрівається мотор, його потрібно запустити, прогріти, а потім перевести в режим роботи холостих обертів;
• стробоскоп підключається клемами до акумуляторної батареї;
• мідний дріт (датчик) намотується на жилу циліндра;
• світло, який буде створюватися направляється на спеціальну точку позначену на корпусі;
• знайти нерухому площину (точку) на маховику двигуна;
• обертати корпусом елемента запалювання для того, щоб збіглися дві точки, після чого зафіксувати його в цьому місці.

Після проведення цих маніпуляцій прилад готовий до виконання своїх функцій. Такий порядок установки головне не порушувати.

Стробоскоп для настройки запалювання можна виготовити своїми руками, купивши для цього потрібні деталі. Після цього він налаштовується, і буде служити автолюбителю не гірше тих, які продаються в магазинах. Крім настройки запалювання, такі прилади, виготовлені за допомогою таймера або світлодіодних ліхтарів, можуть виконувати інші корисні функції.
