Розглядаючи способи обробки стелі і вибираючи найбільш підходящий для вашого будинку, слід також вивчити пристрій стельового перекриття. При цьому потрібно пам'ятати, що від конструкції і стану стельового перекриття багато в чому залежить підсумковий результат.

Ось чому ми вирішили присвятити дану статтю максимально детальному огляду найбільш поширених видів стельових перекриттів.

Стельові перекриття з дерев'яних балок

Вимоги до стельового перекриття

Незалежно від матеріалу, з якого виготовлено перекриття, воно повинно відповідати ряду вимог:

• Стельове перекриття повинно володіти несучою здатністю, відповідної розрахунковим експлуатаційним навантаженням

При розрахунку несучої здатності стельового перекриття враховують масу самого перекриття, плановану масу обробки (підвісний або підшивання стелі), а у випадку з міжповерхових перекриттям - ще й масу людей, меблів та обладнання в приміщеннях нагорі.

• Жорсткість стельового перекриття повинна бути достатньою для того, щоб при впливі навантажень на верхній межі несучої здібності не виникало прогин і деформація перекриття
• Важливим фактором є також тепло- і звукоізоляційні характеристики стельового перекриття. Теплоізоляція особливо важлива в тих випадках, коли над перекриттям знаходиться неопалювальний горище або взагалі немає приміщення. А ось звукоізоляція більш актуальна для міжповерхових перекриттів.
• Крім усього іншого стельове перекриття має забезпечувати високий рівень безпеки, і в першу чергу - бути вогнестійкими.

Види стельових перекриттів

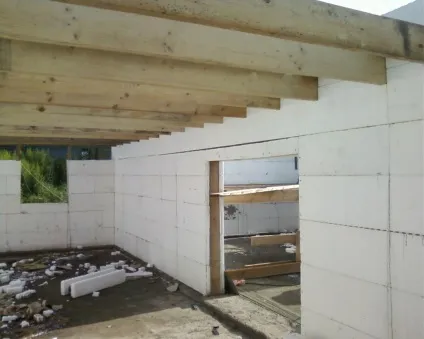

Стельове перекриття балочного типу

За типом конструкції перекриття бувають двох типів: балкові і плитні. Нижче ми розглянемо характеристики кожного з цих типів.

Балкове перекриття широко використовується саме в індивідуальному будівництві. Тому, якщо ви будуєте будинок і замислюєтеся, як зробити стельове перекриття самостійно - зверніть увагу саме на конструкції балкового типу.

Особливості стельового перекриття балочного типу наступні:

• Основу балочного стельового перекриття складають дерев'яні балки на стелі. які спираються на несучі стіни будівлі.
  Перетин балки залежить від відстані між балками і ширини прольоту, а також - опт планованої навантаження на стелю.
• Зводячи Балочне перекриття своїми руками, необхідно дуже відповідально підходити до вибору деревини для балок.
  Балки можуть бути виготовлені з деревини як хвойних, так і листяних порід, при цьому матеріал повинен бути якісно просушений протягом 3-4 місяців.

Перед укладанням балки повинні бути обов'язково перевірені на наявність тріщин, гнилі та інших дефектів.

Дефектні балки відбраковуються і для зведення перекриття не використовуються ні в якому разі.

• Укладені на стіни балки повинні бути вирівняні по площині. Для вирівнювання під кінці балок підкладають відрізки просмолених дощок різної товщини. Використання необроблених дерев'яних клинів для вирівнювання балок перекриття не допускається.
• Стик балок стельового перекриття на внутрішніх стінах посилюється скобами або хомутами. В якості альтернативи металевого хомута можна використовувати накладки з дощок товщиною не менше 40 мм.
• Згідно вимог пожежної безпеки, мінімальна відстань від балки перекриття до димоходу становить 400 мм.

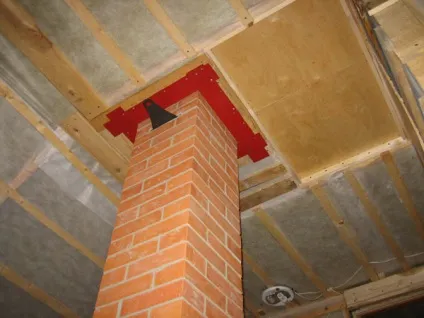

Димохід в перекритті

• При закладенні кінців балок з в стіни їх обробляють антисептиком, просмалівают і обертають руберойдом. Це дозволяє зберегти деревину балки від розвитку гнилі.

Гідроізоляція кінців балок

Також для забезпечення жорсткості стельового перекриття кожну другу балку жорстко зміцнюють на несучій стіні. Для цього фахівці рекомендують використовувати вмуровані в кладку сталеві анкери.

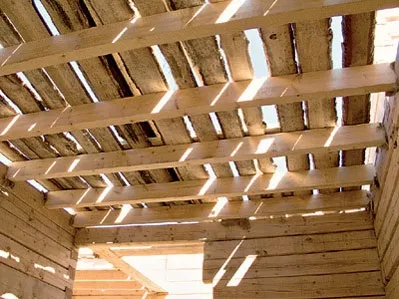

Для облаштування на несучих балках перекриття чорнового стелі використовуються так звані черепні бруски. Вони кріпляться до бічних граней балок, а вже до них прибивають пластини накату, які і утворюють чорновий стелю.

плитні перекриття

Перекриття плитного типу використовуються при проектуванні і будівництві громадських і промислових будівель, багатоквартирних будинків.

У приватному будівництві плити перекриття найчастіше укладаються на гаражі, сараї та інші будівлі подібного призначення.

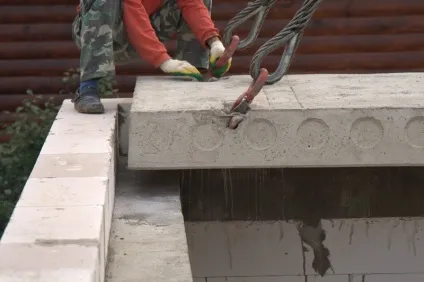

Укладання плитного перекриття

Плитні перекриття стелі відрізняються великою масою, що істотно ускладнює їх монтаж.

У той же час незаперечними перевагами плитних перекриттів є:

• вогнетривкість
• Висока механічна міцність
• довговічність

Кроєм того слід зазначити, що використовуються стельові плити для перекриття забезпечують найбільш рівну стелю. майже не вимагає шліфування (природно, за умови їх укладання в строгій відповідності до технології).

Для зведення плитного перекриття можуть бути використані як суцільні, так і пустотні плити перекриття з різних бетонів (легких і важких). У приватному будівництві переважні саме пустотні плити, як володіють кращими звуко- і теплоізоляційними характеристиками, а також - меншою масою.

Плитні перекриття для стелі діляться на два типи:

• Монолітні (крім прямих функцій додатково розподіляють навантаження з підлоги верхнього поверху на несучі стіни)
• Збірні (зварні - на каркасі з зварної арматури, і пов'язані -на каркасі з арматурних прутів, з'єднаних в місцях перетину з допомогою м'якого дроту товщиною до 2 мм)

При зведенні плитного перекриття бетонна плита, як правило, укладається на несучу стіну. Для забезпечення достатнього рівня надійності такого стельового перекриття товщина опорної поверхні повинна бути не менше 100-150 мм. При цьому максимальна ширина прольоту для плитного перекриття становить 3 м.

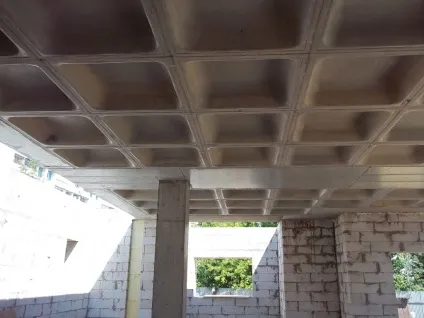

У разі, якщо необхідно перекрити проліт до 6 метрів, застосовується ребристе перекриття стелі з плит особливої ​​форми.

Для перекриття великих отворів використовується додаткова армування за допомогою поперечної балки.

При зведенні плитного перекриття до арматурному каркасу плит кріпляться закладні деталі. Ці деталі необхідні для того, щоб в подальшому була можливість підшити стелю дошками (вагонкою) без додаткових трудовитрат.

Кожне перекриття стелі - балкове або плитне - буде оптимальним у відповідній ситуації. При цьому на результат впливає і якість використовуваних матеріалів, і дотримання технології зведення перекриття. Але в будь-якому випадку, якщо ви все зробите правильно - результат буде саме той, який вам потрібен!
