Стельова консоль на уаз патріот своїми руками

Салон позашляховика УАЗ 3163 Патріот значно відрізняється від своїх попередників «буханця» і хантера. Але все ж, є деякі відсутні елементи, які кожен автовлацелец Патріота хотів би бачити в своєму автомобілі. Зокрема, не вистачає такого пристрою, як стельова консоль. Що це таке, де її взяти і як встановити на автомобіль, розглянемо в деталях.

Що ж таке стельова консоль

Стельова консоль називається виріб, який являє собою підвісну поличку. Підвішується така поличка до стелі автомобіля, звідки і назва, і служить не тільки як елемент декору, але і пристосування для розміщення рації, магнітоли, інвертора, світильника і т.п. Загалом, виріб можна доповнити всім, що душа забажає. C заводу позашляховики УАЗ Патріот, на жаль, не комплектуються такими додатковими девайсами, тому за бажанням кожен автовласник може встановити собі такий пристрій. До того ж висота стель на позашляховику дозволяє встановлювати такого роду елементи декору.

Стельові консолі можна придбати або зробити самостійно. Придбати світильники консолі - це найпростіший варіант, але при цьому необхідно пошукати підходящу саме вам панель, або ж замовити її виготовлення. Швидше за все вартість виробу на замовлення буде чималою, а також не виключені різного роду недоробки. Тому найкращим варіантом є виготовлення виробу своїми руками, що власне дозволяє зробити полку такого виду, який необхідний. Тому відразу перейдемо до розділу про те, як здійснюється виготовлення виробу, а також його установка на стелю автомобіля УАЗ Патріот.

Креслення та його особливості

Роботи по розробці пристрою на стелю автомобіля необхідно починати з креслення. На підставі креслення створюється макет з картону, а після його примірки приступаємо до виготовлення безпосередньо деталей. Отже, перш за все слід з'ясувати рік випуску позашляховика, для якого планується розробка стельової консолі. Для чого це потрібно?

На підставі наявного креслення робиться шаблон з картону, а з шаблону моделюються всі складові частини стельової консолі. Процес її виготовлення розглянемо нижче.

виготовлення

Виготовляється стельова консоль своїми руками для позашляховика УАЗ Патріот, причому зробити це нескладно, а навіть навпаки, цікаво. Після того, як з креслення зроблений шаблон стінок і підстави вироби, переходимо до його створення.

Для цього необхідно використовувати фанеру товщиною 6 мм, з якої будуть робитися стінки. Для нижньої частини або підстави необхідно взяти фанеру товстіший або ж, використовувати ламінат. Ламінат буде грати роль підстави, тому одна сторона його повинна бути декоративною.

Після того, як підготовлені всі частини виробу, а це: 2 бічні планки з фанери 6 мм і підстава з ламінату або фанери 10 мм. Після цього починаємо збирати виріб своїми руками шляхом об'єднання деталей за допомогою саморізів. Для жорсткості виробу допускається розміщення всередині вироби дерев'яних брусків, які пов'язують конструкцію консолі.

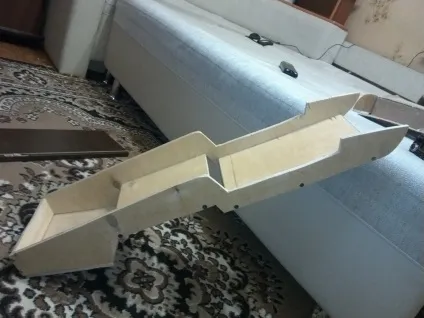

Заготівля з фанери

Після цього необхідно зовнішні стінки конструкції обклеїти матеріалом (наприклад убезшумлення 3 мм). Підстава ламінату обклеювати не потрібно. Після цього можна приступати до обшивки бічних стінок конструкції декоративною тканиною. Рекомендується використовувати матеріал, який добре натягується і, відповідно, підлягає чищенні.

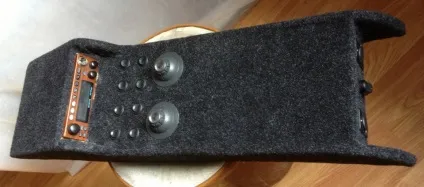

У конструкції вироби також необхідно попередньо підготувати отвори для монтажу рації, освітлювальних приладів та іншого обладнання. У результаті повинна вийти стельова консоль приблизно такого вигляду, як показано на фото нижче.

Залишається завершальний етап - це установка виготовленого своїми руками пристрою. Як здійснюється монтаж, розглянемо докладніше.

монтаж пристрою

Передня частина консолі кріпиться під кронштейн дзеркала заднього виду. Для цього використовується сталева пластина, яка прикріплюється до виробу і кріпленню дзеркала. Для закріплення задньої частини необхідно витягнути розпір кліпси обшивки стелі і вкрутити в них товстий шуруп, який проходить крізь стельові консолі. Тим самим здійснюється притягання вироби до стелі і фіксування в нерухомому стані.

Не намагайтеся зафіксувати пристрій шляхом загвинчування саморізів в оббивку стелі. З'явиться тільки новий отвір, а поличка триматися все одно не буде.
