Статичні випробування паль поради по подачі навантаження
У разі будівництва великих об'єктів на слабкій основі додатково проводять статичні випробування конструкцій. Результати досліджень звіряють з розрахунками у проектній документації. На підставі отриманих даних уточнюють тип і розмір стійок. Також определают технологію занурення стійок в грунт.
випробування паль
Тестування конструкцій проводять перед початком зведення ростверку.
Правила розрахунків пальового підстави будівель і споруд стверджує СНиП на підставі положень ГОСТу.
При проведенні всього комплексу заходів в програмі робіт враховують такі обставини:
- Аналогічні дослідження тестування стійок на будівництві сусідніх будівель.
- Можливі зміни гідрогеологічних показників.
- Індивідуальність проектованого будови.
- Розрахунок статичного навантаження.
- Можливі зсуви опорних конструкцій в результаті експлуатації.
- Проектні позначки верху стійок.
- кількість тестованих конструкцій;
- розташування точок занурення стійок в плані;
- мінімальні зміщення і деформації опори при максимальних навантаженнях;
- технологія забивання стійок;
- максимальна глибина занурення конструкції до отримання відмови;
- час перерви між етапами забивання опор;
- напрямок і величина навантажень обладнання.
Відповідно до Держстандарту кількість конструкцій, що піддаються тестуванню, може бути різним при кожному виді тестування:
Кількість тестованих стійок,%
Програма тестування опор може бути доповнена відповідно до проектної документації.
Контрольне тестування опор проводять двома способами:
- випробування паль статичним навантаженням;
- випробування паль динамічним навантаженням.
Випробування паль статичним навантаженням
Метою тестування конструкції є порівняння фактичної несучої здатності палі з розрахунками проектної організації. На підставі тесту оцінюють правильність проектної довжини і діаметру поперечного перерізу палі.
Конструкцію піддають вдавлюють або висмикують навантажень, а також застосовують горизонтальні силові дії. Роботи по статичному тестування опор трудомісткі і високо затратні. Тому проводити їх доцільно при зведенні великих будинків і споруд з ростверком великої площі.
Після забивання палі їй дають час на «відпочинок». За цей час в порушених шарах грунту відбудеться відновлення структурних зв'язків, і опора буде перебувати в проектних умовах експлуатації. Час відстою палі становить:
- 1 день - уламковий грунт або щільний пісок;
- 3 дні - піщані ґрунти;
- 6 днів - глина;
- 10 днів - водонасищенний грунт.

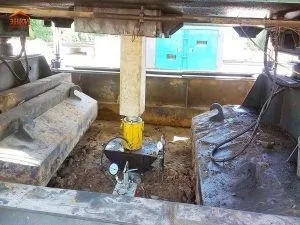

Тестування необхідно проводити за допомогою спеціальних конструкцій - домкратів, які забезпечують статичне навантаження на опору, спрямовану строго по вертикалі.
Під час, коли відбувається поетапна розвантаження опори, фіксують поведінку конструкції.
Результати досліджень заносять в спеціальний акт, в якому фіксують всі відхилення від нормативних показників.
Акт підписують представники замовника, проектувальника і виконавець, виконують даний вид робіт.
Випробування паль динамічним навантаженням
Динамічний вплив справляють на встановлену стійку за допомогою силового обладнання. Даний метод простіше і дешевше, ніж статичні випробування. Спосіб динамічного тестування не призначений для гвинтових паль і буронабивних опор.
До динамічному тестування опор треба приступати тільки після відстою палі. Час відстою призначають в залежності від стану грунту програмою польових випробувань. Тестова забивання опори здійснюється обладнанням, яке буде використано в подальшому на основних роботах.
Виконуючи тестове завдання, фіксують несучу здатність щодо відмови, усереднені значення опускання стовбура після кожного удару силової установки. Определают однорідність грунту по опору грунту зануренню стійки.
Роботи виконують на підставі кошторису, затвердженої замовником.
Кошторис на проведення випробувальних робіт
Потім проводять розрахунок вартості всіх паніруемих заходів.
При визначенні кошторисної вартості вишукувальних робіт враховують тарифи на перевезення тестового обладнання, витрати на експлуатації машин і механізмів з урахуванням оплати їх простою між монтажем і розбиранням обладнання, заробітну плату працівників і додаткові витрати.
На основі узагальнених даних, отриманих від різних будівельних компаній, вартість випробування палі статичним навантаженням дорожче витрат динамічного тестування опори в 5 разів.
Довговічність будівель, зведених на слабких, рухливих і обводнених ґрунтах, багато в чому залежить від правильності проектування фундаментного підстави. Точність розрахунків на підставі випробувань залізобетонних, буронабивних і гвинтових паль гарантує міцність і надійність фундаментів будівель і споруд.
