Кузовний ремонт потрібен завжди. Зробити його комфортним, ефективним і зручним - мрія кожного майстра. Виправити деталь з порушеною геометрією можна різними способами, але якщо провести ремонт зсередини не виходить, то на допомогу приходить споттер для рихтування. За допомогою цього апарату процес випрямлення нерівності займає набагато менше часу і сил - вм'ятина витягується назовні. Розбирання автомобіля не проводиться. Маючи певні знання, можна зробити споттер для рихтування авто своїми руками.

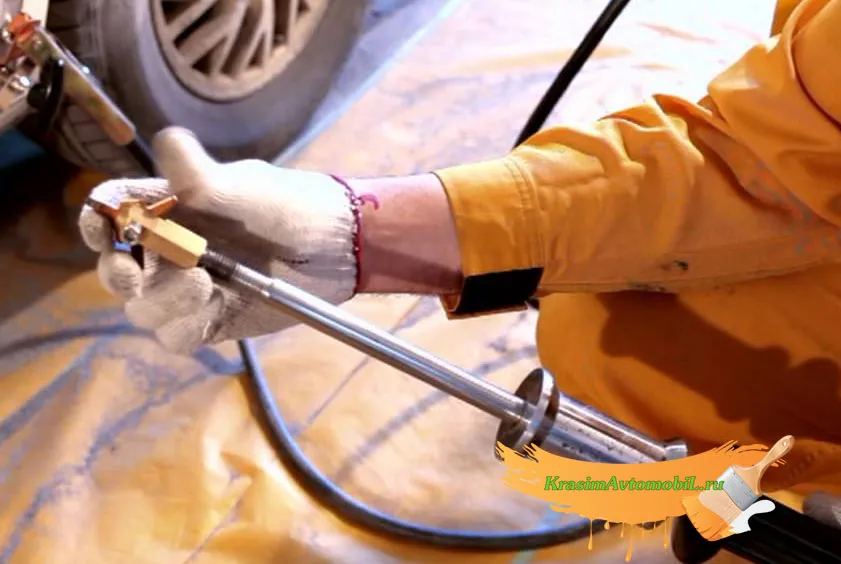

За допомогою якісного споттера кузовний ремонт завершиться в максимально короткі терміни

Принцип роботи споттера

Апарат складається з двох основних частин - блоку управління і пістолета. Дія рихтувального інструменту засноване на методі точкового зварювання. Споттер для рихтування авто працює за допомогою наступних аксесуарів:

Зворотний молоток - накручується на пістолет. Наконечник молотка з насадкою-зірочкою або голкою для точкового зварювання безпосередньо приварюється до пошкодженої поверхні і за нього витягується вм'ятина. Використовуючи спеціальний електрод, можна спочатку приварити шайби, а потім по черзі вставляти в них гачок зворотного молотка і випрямляти деталь. На приварювання шайб йдуть частки секунди
Пуллер для споттера - використовується для експрес-витяжки. Він плавно вирівнює поверхні невеликих пошкоджень. Працює за допомогою важелів. Для ліквідації великих вм'ятин використовується виправочн пристрій ручного типу
Осадка металу - після редагування деталі на ній залишаються бульбашки. Щоб їх прибрати, в пістолет вставляється електрод, а потім їм точково прогріваються нерівності.

"Для опади краще використовувати мідний електрод - він не перегріває метал"

Кузов в місці кріплення наконечника зворотного молотка або шайби обов'язково зачищається до металу. Таким же чином готує шматочок деталі, щоб закріпити на ньому масу (заземлити). Провід кріпиться за допомогою затиску безпосередньо на двері або через магнітний тримач, якщо немає можливості зачепитися. Коли виготовляється споттер своїми руками, то до поверхні приварюється болт і на нього вішається маса.

Які бувають споттери

Випускаються різні моделі споттерів, але всі вони діляться на дві групи:

Трансформаторні - прості моделі працюють від звичайної розетки. Вони використовуються для простих операцій. Трифазні агрегати мають більш широкі можливості, так як мають підвищену потужність. Трансформаторні споттери не справляються з оцинкованими поверхнями
Інверторні - в них перетворювач струму дозволяє живитися від будь-якої напруги. Споттери підходять для виконання будь-яких робіт

Придбання будь-якого апарату для рихтування - досить витратна процедура. Маючи розуміння того, як працює пристрій, можна зробити саморобний споттер.

Що потрібно для виготовлення споттера

Пристрій можна цілком зібрати самостійно, а також виготовити з акумулятора або зварювального апарату.

Щоб зробити споттер з нуля потрібно мати:

Трансформатор на 1500 А
Зворотний молоток - використовується металева болванка, вісь виготовляється з латуні (М10), до її кінця приварюється гострий наконечник для точкового зварювання
Пістолет - робиться пристрій для затиску зворотного молотка з одного боку і приєднання кабелю з іншого боку, включення регулюється кнопкою
Блок управління - в ньому знаходяться тиристор (200 В), діодний міст, 12-тівольтовий понижуючий трансформатор, реле (30 А), контрактор (220 В) - для складання пристрою використовується схема споттера
Товсті дроти - для маси і пістолета
Затиск на заземлення

Під апарат виготовляється корпус, зробити який краще на колесах.

Апарат для зварювання - основа для споттера

Можна виготовити акумуляторний споттер - бюджетний варіант не вимагає підключення до електромережі, а лише періодичної підзарядки. Однак найчастіше серед саморобних приладів зустрічається споттер з зварювального апарату - в ньому вже є вся начинка. Залишається тільки підготувати трансформатор для створення потрібної сили струму і зробити пістолет.

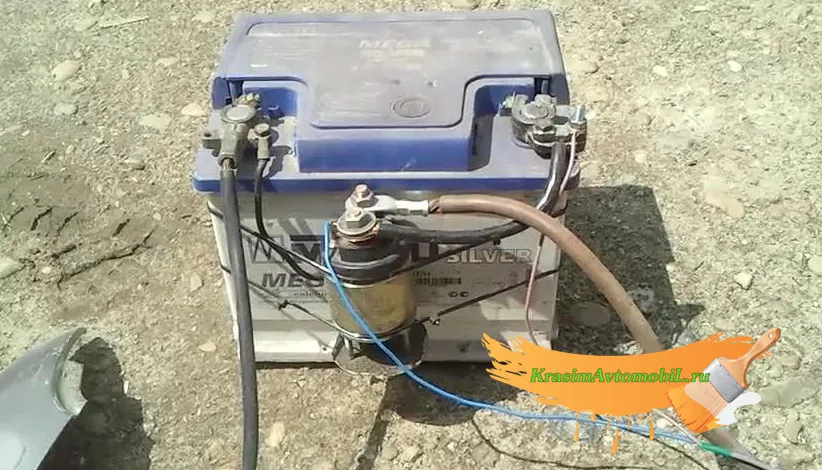

Акумуляторний споттер - довговічне і незамінний для кузовного ремонту пристрій

Щоб зробити споттер з зварювального апарату, необхідно:

Зняти вторинну обмотку
Зробити тимчасову обмотку з мідного дроту для розрахунку кількості витків на 1 Вольт - виміряне напруга ділиться на кількість витків
Зробити розрахунок кількості витків з розрахунку на 6 У
З дроти від знятої вторинної обмотки зробити 2 шини перетином 160 мм 2 або більше з попеременной ізоляцією паперовим скотчем і тканинної ізолентою - кілька тонких проводів можуть з'єднуватися між собою тканинної ізолентою
Шини рівно намотуються трансформатор, при цьому жорстке кріплення до нього не є обов'язковим
Перевіряється потужність і виготовляється пістолет

Апарат для рихтування можна виготовити з будь-якого пристосування для зварювання, наприклад, виготовляються споттер з інвертора, полуавтомата, кліщів для точкового зварювання.

Як виготовити пусковий пристрій

Для з'єднання пістолета з трансформатором підійде Термоізольований провід з максимальною довжиною 2,5 м і таким же перетином, як у шини. Інші параметри проводу зажадають коригування в намотуванні трансформатора. Наконечник для заземлення робиться з шматка труби.

Пістолет можна виготовити пістолета для клею. Якщо робиться споттер з напівавтомата, то вже є практично готовий інструмент - до нього потрібно лише приробити латунну вісь зворотного молотка. Рукоятку пістолета навіть випилюють з фанери, а потім вставляють в неї кнопку і вісь зворотного молотка. Металевої болванці забезпечується вільний хід по осі. На кінець стержня припаивается гострий наконечник - інструмент працює як прилад точкового зварювання.

Збірка споттера з акумулятора

Щоб змайструвати споттер з акумулятора, потрібно:

Втягує реле закріпити на масової клеми
Плюсової провід акумулятора накинути на втягує реле
З місця подцепленний стартера на реле кинути до пістолета півтораметровий кабель перетином мінімум 100 мм 2
Одним проводом кнопка пістолета закріплюється на втягуючому реле там, де вже встановлено плюсовій кабель акумулятора. Другий провід приєднати до контакту реле, щоб воно спрацьовувало
Масовий провід з'єднати з випрямляти деталлю

Щоб зібрати споттер своїми руками з акумулятора, підійде будь-який втягує реле.

збірка пуллер

Пуллер для споттера своїми руками теж зробити неважко. Це пристосування допоможе м'яко витягнути наявні вм'ятини. Для нього буде потрібно:

Пістолет для герметика - використовується в якості рукоятки
Метал товщиною 2 мм - з нього робиться конусоподібна насадка з кільцем внизу
Болгарка, зварювання

Інструмент збирається за допомогою втулок, які виточуються під замовлення. На провідну ток вісь кріпиться саморобний наконечник - він буде витягати вм'ятини на автомобілі, впираючись на круговий підставу пуллер. При бажанні виготовляється дві або три насадки з різним діаметром кола.

Використання споттера допомагає отрихтовать поверхню швидко і якісно. Кузов не розбирається, тому що інструмент відмінно працює в важкодоступних місцях. Для самостійного виготовлення інструменту знадобляться зварювальний апарат або акумулятор.
