Способи видалення зайвого припою з плат, мікросхем або відеокарт

При пайку плат потрібно діяти дуже обережно, так як це складний виріб, в якому є безліч дрібних контактів. Під час споювання далеко не завжди виходить зробити так, щоб робота пройшла максимально просто і не залишилося ніяких зайвих слідів. Цілком можливо, що краплі з припоєм можуть потрапити в те місце, де вони не повинні бути. На практиці майже завжди залишаються невеликі дефекти від паяння. Також може виникнути складність з розтікання великої кількості матеріалу. Використовувати багато припою - це не означає, що можна отримати якісне з'єднання, але через це цілком може вийти наплив на інші контактні частини. Навіть відносно невеликі краплі зайвого металу можуть потрапити між деталями і створити новий контакт. Це в свою чергу призводить до короткого замикання і може остаточно зіпсувати плату.

Усунення зайвого припою з плати

Відповідно, перед тим як запустити виріб в роботу, потрібно вирішити як прибрати зайвий припій з плати. Це актуальна проблема для багатьох майстрів, так що існує декілька поширених способів, як очистити плату для припою. Всі вони застосовуються для різних розмірів і випадків, так що завжди є можливість підібрати те, що підходить для вас найбільше. Кожен майстер використовує свій удалитель припою, який йому зручніше застосовувати. У деяких випадках йде мета, щоб зняти весь метал з вироби, в інших йдеться тільки про невеликі деталі. До кожного випадку є свої способи вирішення проблеми.

Способи видалення припою

Існує кілька способів, як прибрати зайвий припій з мікросхеми. Серед них значаться такі як:

• демонтаж;
• Оловоотсасиватель;
• Стрічка для зняття припою;
• Спеціальний апарат для видалення;
• Паяльна станція;
• Термостол;
• Стиснене повітря.

Далі піде більш конкретно про ті способи, які допомагають зняти припій з плати:

Демонтаж. Відноситься до грубих способів, так як не завжди допомагає зберегти плату в цілісності після зняття. Тут використовується метод механічного усунення за допомогою такого інструменту, як спеціальний пінцет або невеликий молоток. Це підходить тільки для досить великих крапель матеріалу. Тут не має великого значення, яка температура плавлення припою. так як не використовується термічна обробка.

Оловоотсасиватель. Це один з найбільш поширених способів, як видалити зайвий припій з плати без обплетення. Він застосовується для вибіркового видалення матеріалу. Припій видаляється через вибіркові отвори. Існують як відносно невеликі отсасививателі, які коштують недорого, але малоефективні в роботі, так і більш серйозні моделі.

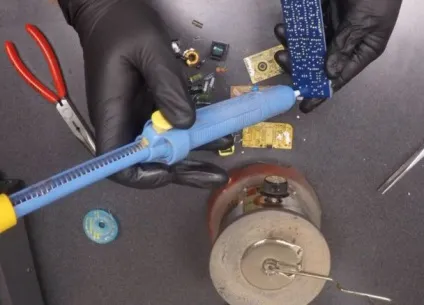

Оловоотсасиватель для видалення зайвого припою з плати

Мідна стрічка для видалення припою. Вона виконується у вигляді обплетення, яка накладається поверх зайвих крапель, після чого нагрівається паяльником, завдяки чому мягкоплавкій метал вбирається в пори обплетення тугоплавкой міді. Це найбільш ефективний і часто вживаний спосіб. Стрічка для видалення припою випускається в різних розмірах.

Апарат для видалення. Цей агрегат буде корисний для тих, хто часто займається пайкою плат. Це інструмент, який схожий на паяльник, але всередині у нього є отвір для жала. Жало приєднано до насоса, так що досить прикласти його до зайвих частинок металу і розігріти, після чого вони будуть всмоктуватися всередину.

Паяльна станція. Це пристрій зі спеціальним феном, яке добре підходить для випайки декількох плат одночасно. Але такий спосіб допоможе прибрати весь напаяти метал, так що для тонкої роботи пристрій не придатне.

Паяльна станція для усунення припою

Термостол. Це ще один спосіб, як прибрати припій з контактів разом з контактами, якщо неправильно користуватися. Але якщо використовувати нагрів на належній температурі, щоб дрібні частинки розплавлялися швидше, ніж напаяні контакти, то цілком можливо позбутися тільки від зайвих елементів.

Термостол для уброркі припою з контактів

Стиснене повітря. Це один з тих способів, які не використовують екстремальне термічний вплив, але вимагають досить тонкого майстерності. Для початку припій розігрівається до певної температури за допомогою звичайного паяльника, а потім за допомогою стиснутого повітря з балончика або компресора просто здувається з поверхні. Це грубий метод, який вимагає чіткого виконання техніки безпеки.

Як очистити контакт за допомогою одного паяльника?

Варто відзначити ще один спосіб, який передбачає наявність мінімальної кількості інструментів. Для цього потрібно один лише паяльник, але він повинен бути з дуже гострим жалом, для чого його можна попередньо нагострити. Для такого можуть підійти і відносно невеликі моделі з невеликою потужність. Жало паяльника слід попередньо обробити флюсом для того припою, який потрібно прибрати. Потім інструмент прикладається до місця скупчення зайвих крапель і починають поступово нагріватися. Краплі, завдяки наявності флюсу на жалі, починають налипає на нього. Так можна продовжувати поки є вільне місце на жалі. Потім потрібно очистити жало від налиплого матеріалу, щоб продовжувати. Існує кілька способів, як очистити паяльник від припою. Серед них є як спеціальні пасти, так і механічні способи очищення наждаком, скальпелем та іншими засобами. Після очищення процедуру можна повторити. Флюс на жало потрібно наносити перед кожним використанням паяльника.
