Штрихування в розрізах і перетинах (по гост 3455-46) - технічне креслення

Штрихування в розрізах і перетинах виконується у вигляді парал-лельно прямих ліній, проведених під кутом 45 ° до осьової лінії або лінії контуру, прийнятої в якості основної. Нахил ліній може бути як вліво, так і вправо; але для всіх розрізів і перетинів, відно-сящіхся до однієї і тієї ж деталі, слід виконувати штрихування з на-клоном ліній в одну і ту ж сторону.

П p і м e ч а н і е.Толщіна ліній штрихування - згідно з ГОСТ 3456-46.

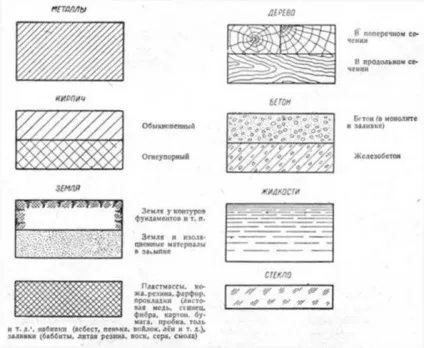

При штриховке в розрізах і перетинах слід застосовувати сле-дмуть умовні позначення:

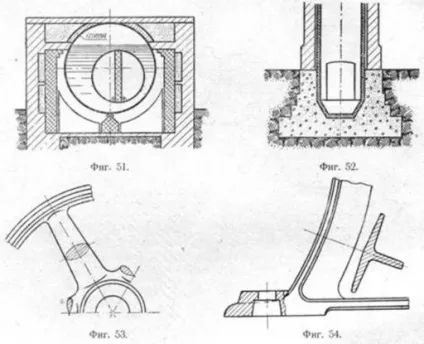

Приклади застосування і поєднання умовних позначень см. На фіг. 45, 50, 51 і 52.

П p і м e ч а н і я.

1. Зазначені вище умовні позначення лише в загальних рисах визначають той чи інший матеріал; всі необхідні дані щодо матеріалів повинні бути поміщені в специфікаціях, відомостях і т. п.

2. Інші матеріали можна вказувати в розрізах і перетинах штрихуванням по типу "Метали" з написом пояснення безпосередньо у заштрихованої поверх-ності (фіг. 51).

3. Металеві прокладки і заливки допускається вказувати в розрізах і січі-пах, крім штрихування в сітку, також штрихуванням по типу "Метали".

4. Допускаються наступні варіанти штрихування:

На одному і тому ж кресленні штрихування повинна виконуватися або згідно вка-занним варіантів, або відповідно до умовних позначень п. 2.

Умовні позначення дерева і землі, так само як і гуртки в обо-значенні бетону, виконуються від руки. Також від руки може виконан-тися позначення скла.

Умовні позначення дерева і землі, так само як і гуртки в обо-значенні бетону, виконуються від руки. Також від руки може виконан-тися позначення скла.

При стику двох поверхонь в розрізі нахил ліній штрихування береться для однієї поверхні вправо, для іншої вліво - "зустрічна штрихування" (фіг. 45). Для матеріалів з групи "Пластичні маси, шкіра, гума, прокладки, набивки, заливки" в цьому випадку може примі-няться штрихування типу "Метали" з пояснювальним написом на кресленні.

Якщо дві дотичні поверхні є в той же час суміжними з третьої поверхнею, то урізноманітнити штрихування слід або зміною відстаней між лініями штрихування, не змінюючи кута нахилу, який у всіх випадках повинен зберігатися рівним 45 °, або зсувом ліній штрихування однієї поверхні по відношенню до іншої при однаковій відстані між лініями штрихування (фіг. 46 і 47).

Вузькі площі штрихування, ширина яких на кресленні дорівнює або менше 2 мм, можуть бути залиті суцільно, якщо від цього не постраждає ясність креслення. У місцях зіткнення залитих поверхонь слід залишати просвіти (фіг. 48 і 49).

У тих випадках, коли доводиться мати справу з великими площами штрихування кам'яної скарб-ки або бетонного масиву, слід обмежуватися штрихуванням лише у контуру (фіг. 50).

Штрихування накладених перерізів виконан-вується зі звичайним нахилом до осьової лінії або до лінії контуру, прийнятої в якості основ-ної (фіг. 53). Штрихування винесених перетинів виконується зі звичайним нахилом (45 °) до лінії перетину (фіг. 54).

При зображенні в розрізі пакету листів роторів, якорів, транс-форматорів, статорів і дроселів допускається штрихування по типу фіг. 55.
