При влаштуванні монолітних конструкцій не обійтися без опалубки. Вона надає бетонної заливки потрібні габарити і геометричні форми. Щоб опалубка не руйнувалася під тиском розчину, її стінки необхідно надійно закріплювати. Будівельні фахівці рекомендують для цього придбати стягнуті гвинти (шпильки).

Опис і характеристики

Шпилька служить для стягування опалубних щитів і забезпечення проектної ширини бетонної заливки. Вона являє собою металевий стрижень з великої різьбленням, зовні схожий на товстий арматурний пруток. Від його якісних параметрів і правильної установки залежить міцність фундаменту і цілісність всієї споруди. Низьколегована сталь, яка використовується при виробництві стяжки, забезпечує стійкість опалубки при динамічних і статичних навантаженнях.

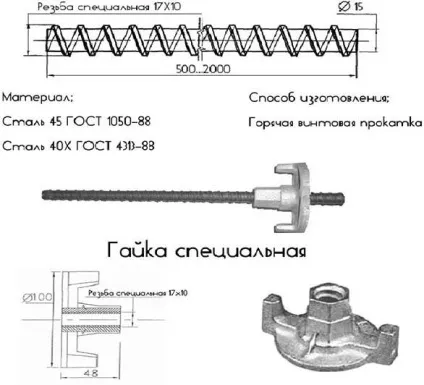

Діаметр шпильки для опалубки є величиною постійною і становить 17 мм (по внутрішній кромці 15 мм). Крок різьби теж залишається незмінним - 10 мм. Довжина виробів залежить від товщини бетонного моноліту і варіюється від 0,5 до 6 м. Маса погонного метра - близько 1,4 кг.

Комплектуючі для опалубки

Гвинтові стяжка - це універсальний кріпильний матеріал, який з'єднує паралельні щити опалубки і приймає на себе тиск бетонної маси. Завдяки цьому монолітна конструкція виходить цілісною і міцною.

Крім шпильок в комплект кріплення для опалубки входить кілька деталей:

Гайка - баранчикові деталі мають спеціальні виступи і затягуються без ключа. Гайки шарнірного типу забезпечують стяжку опалубних щитів під кутом 10 °. На один стрижень застосовується 2 гайки.
Шкворень (анкер торцевої) - різновид стяжного гвинта з обмежувачем на кінці, закріпленим перпендикулярно. Використовується при складанні опалубки для колон і торцевих частин стіни.
Труба ПВХ - одночасно виконує 2 ролі: є розпіркою між стінками форми і захисною оболонкою для шпильки. Трубка спрощує демонтаж опалубного системи.
Фіксатори - пластикові насадки у вигляді конуса (зірочки, трикутника, стільчика і т.д.), розташовані на кінцях трубок.
Шайба - плоска сталева деталь квадратної форми з отвором в центрі діаметром 20 мм. Служить для розподілу навантаження і захисту шпильки від розриву.
Пробки - перешкоджає попаданню бетону всередину трубки ПВХ.

Для якісного влаштування опалубки недостатньо застосування одних тільки стяжок. Конструкторами передбачені пристосування з різними характеристиками, які забезпечують цілісність збірної форми, не допускають витоків і скорочують витрати бетону. У список допоміжних систем входять:

Замок клиновий і подовжений - забезпечує щільне стикування щитів.
Підкоси - підтримка для стінок опалубки.
Кронштейни і мастило - полегшують роз'єм.

Технологічний процес монолітного будівництва в короткій формі виглядає так:

Установка опалубки, яка задає конфігурацію майбутніх стін.
Монтаж арматурного каркаса між стінками.
Заливка бетонного розчину.
Демонтаж опалубки (після повного застигання фундаменту). Якщо в роботі використовувалася незнімна конструкція, то її залишають не пошкоджене.

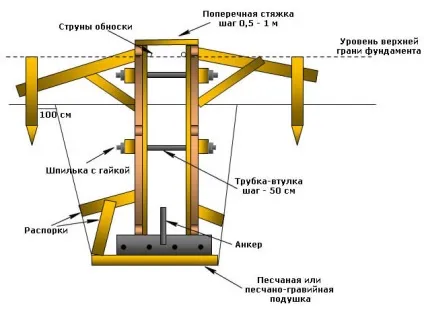

Щоб під час заливки і схоплювання бетону опалубка не деформована і не роз'їхалася в сторони, її стінки фіксують за допомогою стяжки.

Просвердлити в щитах отвори діаметром 22 мм.
З одного боку завести шпильку і надіти на неї комплектуючі елементи в такому порядку: фіксатор - відрізок трубки ПВХ - фіксатор. При цьому потрібно стежити, щоб вершини обмежувачів були спрямовані від панелей в сторону трубки.
Вивести стягнутий гвинт через отвір в паралельному щиті.
Встановити на шпильку з обох сторін плоскі шайби, накрутити гайки і закріпити заглушки.

Щоб скріпити 2 паралельні стінки опалубки без перекосів, буде потрібно не менше 3 шпильок.

Окремо розцінки на шпильки і інші комплектуючі елементи для опалубки виглядають недорогими. Але навіть при скромних масштабах будівництва витрата цих матеріалів завжди великий. В результаті підсумкова вартість стає досить значною. Досвідчені фахівці вважають, що набагато вигідніше не купити кріплення, а взяти в оренду - це дозволить істотно скоротити кошторисні витрати. Застосовуючи повний комплект гвинтових стяжок (трубки, фіксатори, заглушки), вдається довгий час зберігати шпильки в отличном состоянии без зміни якісних характеристик.
