Шкільний мікроскоп ШМ-1 - відмінний прилад початкового рівня. Завдяки якості та надійності виконання чудово підходить для знайомства з мікросвітом і процесом мікроскопії. Є одним з найпростіших радянських мікроскопів. Призначений для школярів і застосовується для проведення уроків з біології.

Мікроскоп ШМ-1 випускався в двох кольорах: чорному і сірому Молоткова.

ХАРАКТЕРИСТИКИ

Межа збільшення предметів: від 56x до 300x
- об'єктиви: 8x; 20x;
- окуляри: 7x; 10x; 15x;
Механічна довжина тубуса: 160 ± 3 мм
Габаритні розміри в робочому положенні, не більше: 180x130x340 мм
Маса, не більше: 1.8 кг

КОМПЛЕКТАЦІЯ

ПРИНЦИП ПРИСТРОЇ МІКРОСКОПА

В основу пристрою мікроскопа, як оптичного приладу, належить таке взаємне розташування лінз, при якому збільшене системою лінз (об'єктивом) зображення предмета ще раз збільшується за допомогою іншої системи (окуляра).

Предмет, поміщений поблизу головного фокуса об'єктива, утворює за об'єктивом дійсне, зворотне і збільшене зображення.

Це зображення, що розглядається в окуляр як в лупу, спостерігач бачить ще раз більш збільшеним, уявним і прямим; в кінцевому рахунку, мікроскоп в цілому дає зображення зворотне, т. е. перевернуте по відношенню до предмету.

Знаючи окремо збільшення об'єктива та збільшення окуляра, не важко визначити загальне збільшення мікроскопа, що є твором збільшень об'єктива і окуляра.

Наприклад, збільшення мікроскопа з 8-кратним об'єктивом і 10-кратним окуляром буде 8 х 10 = 80 крат. Нижче дана таблиця збільшень мікроскопа при різних підборах об'єктивів і окулярів:

окуляр 7х * об'єктив 8х = збільшення 56х
окуляр 10х * об'єктив 8х = збільшення 80х
окуляр 15х * об'єктив 8х = збільшення 120х
окуляр 7х * об'єктив 20х = збільшення 140х
окуляр 10х * об'єктив 20х = збільшення 200х
окуляр 15х * об'єктив 20х = збільшення 300х

З елементарної оптики відомо, що всі лінзи мають за самою своєю суттю низку недоліків. Недоліки об'єктива сильніше позначаються на остаточному зображенні, ніж недоліки окуляра.

ОПИС МІКРОСКОПА

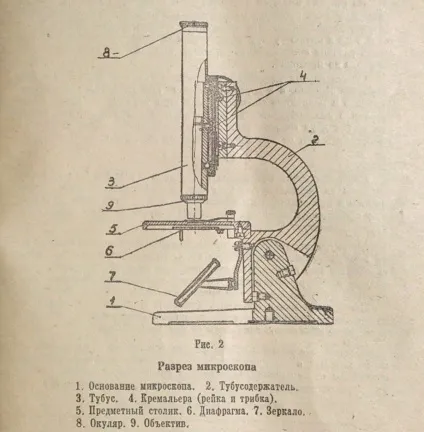

Конструкція мікроскопа показана на рис. 2. Основними частинами шкільного мікроскопа є: підстава, тубусодержатель, тубус, механізм для руху тубуса, предметний столик і дзеркало з вилкоподібний держателем.

Підстава мікроскопа являє собою виливок підковоподібної форми, що має три опорних площі для зіткнення зі столом і два виступи, що оберігають штатив від падіння при бічних поштовхах. Форма і вага підстави надають приладу необхідну стійкість, утримуючи мікроскоп від перекидання.

Тубусодержатель, що з'єднується шарнірно з підставою має таку форму, що виїмка в середній частині його дозволяє зручно брати і переносити мікроскоп.

«Тугість» руху шарнірного з'єднання для забезпечення необхідного положення тубуса може регулюватися за допомогою доданого до мікроскопа ключа.

Завзяті гвинти в нижній частині тубусодержатель, забезпечують граничну установку тубуса в похилому положенні (45 ° від вертикалі).

Тубус мікроскопа являє собою трубку, в яку знизу вгвинчуються змінні об'єктиви, а зверху вставляються змінні окуляри. Механізм для руху тубуса (фокусування) складається з рейки і зчіпного з нею зубчастого колеса (трібкі). Обертанням маховичков, що сидять на кінцях осі трібкі, можна піднімати або опускати тубус.

Предметний столик круглої форми, скріплений нерухомо з тубусодержатель.

На столику є два отвори для пружних клеїмо прижимающих препарат на столику. До нижньої частини столика прикрутити диск-діафрагма з чотирма отворами діаметрами 16 8 4 і 2 мм і п'ятьма поглибленнями для фіксатора, що визначає п'ять робочих положень діафрагми; при одному з них світло від дзеркала не проходить.

Освітлювальний пристрій мікроскопа має з одного боку увігнуте дзеркало, а з іншого білу целулоїдну пластинку. Дзеркало і платівка завальцьовані в одну оправу, яка вставляється в вилкоподібний держатель. Можливість обертання дзеркала навколо двох горизонтальних осей дозволяє найкращим чином направляти світло від джерела освітлення на спостережуваний об'єкт.

Ахроматические об'єктиви мікроскопа 8 × 0,20 і 20 × 0,40 розраховані на нормальну роботу при механічної довжині тубуса 160 мм і при товщині покривного скла 0,17 мм; в цьому випадку при правильному освітленні основний показник об'єктива - апертура - використовується повністю.

Апаратура характеризує максимальну величину тілесного кута конуса променів, що виходять з точок розглянутого предмета, здатних ще пройти, не зрізуючи, через даний об'єктив. Чим більше апертура об'єктива, тим більше дрібні подробиці у досліджуваного предмета можна розрізнити за допомогою даного об'єктива.

Посадочні місця об'єктива (різьба), а також і окулярів стандартні, завдяки чому в шкільному мікроскопі можуть бути застосовані об'єктиви і окуляр від інших мікроскопів.

Об'єктиви забезпечені спеціальними футлярами (з пластичної маси) з кришкою, що загвинчується, що охороняють об'єктиви від запилення. Власне збільшення об'єктива та його апертура награвірован на оправі об'єктива і на дні футляра.

Власне збільшення: 8х
Числова апертура: 0,20
Фокусна відстань: 18,2
Вільне робоче відстань: 8,91
Видиме поле зору з окуляром 15х: 1 мм

Власне збільшення: 20х
Числова апертура: 0,40
Фокусна відстань: 8,43
Вільне робоче відстань: 1,8
Видиме поле зору з окуляром 15х: 0,4 мм

Окуляри типу Гюйгенса влаштовані так, що при заміні одного з них іншим зображення залишається в тій же площині. Окуляри плавно входять в тубус мікроскопа. На оправі кожного окуляра награвірував його власне збільшення.

Окуляр Гюйгенса 7х

Фокусна відстань в мм - 36,15
Лінійне поле зору в мм - 18

Окуляр Гюйгенса 10х

Фокусна відстань в мм - 24,77
Лінійне поле зору в мм - 14

Окуляр Гюйгенса 15х

Фокусна відстань в мм - 16,88
Лінійне поле зору в мм - 8

В поле зору окуляра 7-крат, і 10-крат, можуть бути вставлені покажчики, призначення яких - фіксувати увагу учнів на спостережуваний об'єкт поля зору.

Для приміщення покажчика в окуляр необхідно вивернути оправу з очної лінзою, покласти покажчик на діафрагму і знову загорнути головну лінзу.

УКЛАДАННЯ МІКРОСКОПА

Укладання мікроскопа ШМ-1 виробляється в металевому або дерев'яному футлярі.

Для кріплення мікроскопа при транспортуванні в дні футлярів є отвір для гвинта. В металевому футлярі упори, закріплені на ковпаку футляра, і дерев'яна колодка служать надійним кріпленням мікроскопа в звичайних умовах. У дерев'яному футлярі надійність упаковки забезпечується упорними колодками, розташованими на дні і дверцятах футляра.

Змінні окуляри і об'єктиви укладаються в гнізда спеціальної колодки. В одне з цих гнізд на дно укладаються окуляр-покажчики.

ПРАВИЛА ДОГЛЯДУ ЗА МІКРОСКОПОМ

При отриманні нового мікроскопа слід звернути увагу на збереження упаковки, яка забезпечується особливою пломбою заводу виробника.

Розпакування мікроскопа повинна проводитися тільки після того, як він набуває кімнатну температуру.

Щоб вийняти мікроскоп з футляра, потрібно викруткою відкрутити гвинт, що кріпить мікроскоп на дно футляра. Об'єктиви і окуляр зберігаються в колодці, встановленої на дні футляра.

Мікроскоп відправляється із заводу ретельно перевіреним і може багато років працювати безвідмовно, якщо утримувати його завжди в чистоті і оберігати від механічних пошкоджень.

У неробочий час мікроскоп слід прибирати в футляр або, ще краще, залишаючи на столі, накривати скляним ковпаком, нижній край якого щільно стикається з поверхнею столу.

Якщо ж на мікроскопі виявилася пил, то її слід змахнути м'якою чистою пензликом. Після цього прилад необхідно спочатку протерти м'якою ганчіркою, просоченою безкислотним вазеліном, а потім сухою м'якою, абсолютно чистою серветкою.

Пил з пензлика необхідно видаляти, б'ючи її ручку об край столу.

Кисть і серветку, призначені для витирання мікроскопа, слід зберігати в скляній, щільно закривається банку або в чистій коробці з кришкою. Мікроскоп відпускається з заводу змазаним особливої мастилом.

Якщо через досить великий проміжок часу помічається, що мастило в рухомих частинах мікроскопа сильно забруднилася і загусла, то, змив її ксилолом або бензином і витерши труться поверхні чистою ганчіркою, слід злегка змастити їх безкислотним вазеліном або спеціальним мастилом.

Рідини, що потрапляють на мікроскоп під час роботи, повинні ретельно віддалятися (кедрова олія і канадський бальзам змиваються бензином, наркозних ефіром або ксилолом).

Зберігаючи в порядку і чистоті металеві деталі шкільного мікроскопа ШМ-1, особливу увагу слід звертати на чистоту його оптичних частин, особливо об'єктивів. Щоб уберегти об'єктиви від осідання пилу на їх внутрішніх поверхнях, слід завжди залишати один з окулярів в тубусі мікроскопа.

Ніколи не потрібно торкатися поверхонь лінз пальцями, так як це забруднює їх жиром і потім. Для очищення зовнішніх поверхонь лінз слід спочатку видалити пил дуже м'яким пензликом, попередньо добре промитої в ефірі і зберігається загорнутої в чистий папір, в особливій коробочці.

Якщо після видалення пилу пензлем поверхню лінзи залишається недостатньо чистою то її слід протерти м'якою, багато разів стирання (в останній раз без мила), полотняною або краще батистовою ганчірочкою злегка змоченою бензином, наркозних ефіром або ксилолом. Щоб уникнути випадання фронтальної лінзи, чистка об'єктива спиртом не допускається.

Набагато важче видалити пил з глибоко сидить в оправі останньої лінзи об'єктива. У цьому випадку, після видалення пилу м'якою білячої або колонкової пензликом, поверхня лінзи протирається дуже обережно чистої батистовою ганчірочкою, навернути на дерев'яну паличку. Найкраще такий забруднений об'єктив відправити для чищення в спеціальну майстерню. Також слід чинити і з забрудненими окулярами.

Розгвинчувати і розбирати об'єктив не можна він буде зіпсований.
