Як зробити шипове ящикового з'єднання ручним інструментом.
Многошіповие ящикові сполуки відносяться до класичних столярним технологіям. Вони використовуються і зараз при виробництві якісних меблів. Звичайно, в наш час частіше використовуються більш прості і швидкі способи збирання ящиків. Я і сам зазвичай збираю ящики на саморезах, але про це напишу в іншій статті. Тут я пропоную згадати як це робилося споконвіку ручним інструментом.
Власне питання виготовлення шипів вручну іноді виникають, якщо у вас під рукою немає спеціальних інструментів і пристосувань. А купувати дорогий верстат для разової роботи не має сенсу. Правда заздалегідь треба розуміти, ручна робота вимагає уважності і точності.
З інструментів знадобиться ножівка-наградку, набір стамесок, киянка. Для розмітки олівець і металева лінійка. Наградку відрізняється від звичайної ножівки не тільки дрібним зубом, але і спеціальною накладкою «обушком» на верхньому ребрі пилки. Ця накладка забезпечує додаткову жорсткість полотна.
Шипи можна робити самозахвативающіеся, тобто «Ластівчин хвіст» або прямі. Починати краще з прямих, ластівчин хвіст можна використовувати коли з'явиться якийсь досвід. Деталі ящика на фото з МДФ, але це не суть важливо, заготовки з дерева обробляються точно так же.

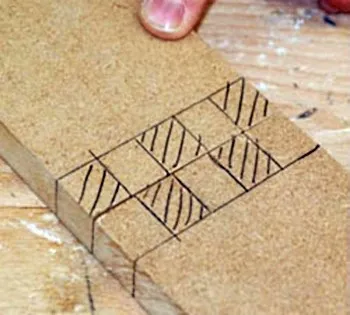

1. Почнемо з розмітки торців деталей. Планки ящика шириною 100 мм. розділимо на п'ять рівних частин. Розіб'ємо їх на квадрати 20/20 мм. потім сумісний торці деталей і заштріхуем олівцем квадрати через один.
Тобто чистий квадрат повинен розташовуватися напроти заштрихованого. При виготовленні шипів зафарбовані ділянки нам потрібно видалити.
2. Для зручності роботи деталь потрібно затиснути вертикально. Якщо у вас немає столярного верстата, то деталь зафіксуйте за допомогою двох струбцин до робочого столу. Для цього однією струбциной затисніть на краю стола дерев'яний брусок, а інший притягну деталь до бруска.
3. Випилюємо шипи з розмітки, причому зверніть увагу, пиляти потрібно не по лінії, а так щоб лінії розмітки залишалися збоку від пилки. Якщо пропили робити точно по лінії то шипи виявляться прослаблених та збирання ящика стане проблемою. Доведеться вклеювати в зазори шпон або тріски, в загальному геморой і неякісна робота. Ми випилюємо зафарбовані олівцем ділянки, тому пила повинна знаходитися всередині заштрихованого сектора. Пропили робимо на глибину розмітки, в цьому випадку 20 мм.
4. Стамескою або різаком вибираємо сегменти між пропилами.
Виймаємо деталь із затиску і укладаємо плазом на стіл. Стамескою вирівнюємо плечі між шипами. Щоб не псувати стіл, під заготівлю краще покласти стругану дошку або шматок фанери. Може знадобитися дерев'яний молоток, дивись як зробити киянку.
5. Коли всі шипи пропиляні і оформлені проводимо первинну збірку. Якщо при складанні шпильки не входять на місце, нічого страшного, треба підігнати деталі використовуючи стамеску або різак (ніж). Для якісного складання мають значення частки міліметра, тому для точної підгонки шипи краще підробляти напилком або великої шкіркою на довгому бруску.
Мені доводилося коли щось робити не тільки ящики на шипах, але і в'язати дерев'яні віконні рами користуючись ручним інструментом. Там принципи роботи ті ж, шипи і вушка спочатку випилював по розмітці пилкою - наградкой, а потім вирубував надлишки в проушинах долотом.
Якщо вам треба робити багато ящиків з Шиповим з'єднанням, то краще все таки подумати про придбання електро-інструменту. Такі шипи можна робити ручним фрезером встановленим в «стіл», або на невеликій стаціонарної циркулярки із змінною висотою пилки. Для обох варіантів потрібно буде зробити пристосування для точного різання. Але мені здається зробити таке пристосування не складніше, ніж вручну заготовити деталі на кілька ящиків.
