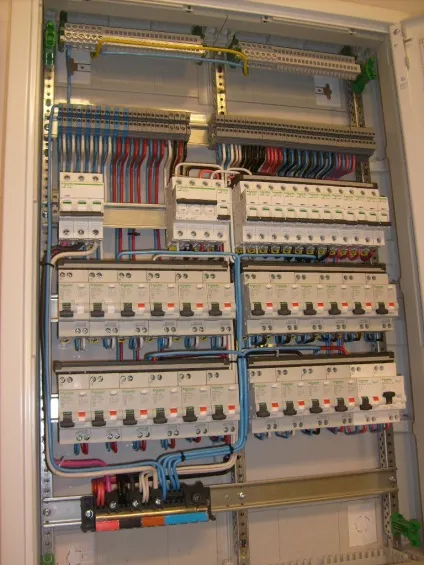

Що ж таке щит ВРУ?
Щити розподільні пристрої (ВРП) - пристрій, потрібне в будівлі для прийому і розподілу електроенергії при напрузі менше 1000 В одно- і трифазного змінного струму частотою 50-60 Гц.Кроме цього, щити ВРУ захищають лінії від високих струмів в результаті ураження електричним струмом чи перевантаження . Застосовується в освітлювальних і силових установках виробничих, громадських, адміністративних та інших будівель.
У більшості випадків всередині пристрою розміщується мінімум апаратури, співвідноситься до однієї або декількох квартирах, об'єднаних на поверсі сходовим майданчиком, що з'єднуються з квартирою груповий мережею.
1. Види і комплектація.
ВРУ можуть бути трьох видів:
- вступні: для введення і обліку електричної енергії;
- розподільні: для розподілу електроенергії, використовуються спільно з вступними;
- ввідно-розподільні: для введення, розподілу та обліку електроенергії.
- комплект ключів для замків дверей;
- необхідні документи: технічні характеристики і інструкція з експлуатації розподільного щита, паспорт на сам щит, паспорта лічильників і трансформаторів струму;
- лічильники електричної енергії (за згодою замовника).
В якості апаратури введення, розподілу та захисту у ВРУ використовуються:
диференціальні автоматичні вимикачі;
пристрою захисного відключення (УЗО);
2.Тіпи монтажу і конструкція
За типом монтажу раcпределітельний щит буває навісним або вбудовуваних в ніші перекриттів. Як правило, щити ВРУ монтуються на панелях одностороннього обслуговування, встановлених в металевих шафах, в тому числі зі знімними перегородками. Поверхні шаф і перегородок покриті лакофарбовим або полімерним покриттям з метою захисту.
Щит ВРУ може складатися з одного або декількох шаф. У разі якщо ввідно-розподільний пристрій підключається до двох незалежних джерел живлення, є можливість встановлювати вступні панелі з автоматичним вимикачем в одній шафі. При цьому ставиться перегородка між секціями.
Конструкція щитів ВРУ побудована таким чином, щоб забезпечити можливість одностороннього обслуговування з фасадної сторони, при цьому органи управління можуть бути встановлені як за дверима шафи, так і безпосередньо на них, щоб забезпечити можливість відключення обладнання без відкривання шафи.
У набір електричного обладнання можуть входити: автомати виключення, плавкі запобіжники, вольтметри, амперметри, лічильники споживаної електричної енергії (загальний на введення і по кожному споживачеві окремо), трансформатори струму (при трифазному живленні), шини, рубильники та інші. Точний список встановленого обладнання і його технічні параметри залежать від напруги введення, фазності і сумарної потужності споживання.
До безперечних плюсів шафи ВРУ можна віднести:
Можливість установки в неспеціалізованих приміщеннях (висока ступінь захисту);
щити без бічних панелей можуть монтуватися в одну лінію з метою збільшення і розумного використання внутрішнього обсягу конструкції;
двері може кріпитися до обох сторін корпусу;
можливість здійснення введення і виведення проводів не тільки знизу (стандартне виконання) але і зверху (за погодженням із замовником).
Щити широко застосовуються в приватних будинках, складах, гаражах, а так само в умовах дуже низьких температур. Шафа повинен бути встановлений як мінімум на відстані одного метра від труб з гарячою чи холодною водою, газопровідних мереж і каналізаційних комунікацій. Двері в будинку, де встановлено ВРУ, повинні відкриватися тільки назовні. Роботи по обслуговуванню щитка повинні проводиться кваліфікованими работнікамі.Цена щита, виготовленого на замовлення може сильно варіюватися. Як мінімум ціна розподільного щита залежить від обсягу замовлення.
ВРУ житлового та / або громадської будівлі призначена для використання в мережі напругою 220/380 В.
Існують так само головний розподільний щит (ГРЩ). Розрізняють вступні, секційні та лінійні шафи ГРЩ. Фактично головний розподільний щит може бути представлений безліччю пристроїв: розподільними панелями ЩО-70, шафами ВРУ і ШР, розподільними пунктами ПР і іншим електрообладнанням.
