У даній статті будуть описані можливості системи My Home від Bticino і Legrand.

Система має 2 варіанти реалізації: з подачею команд по проводах - SCS, і з подачею команд по радіоканалу ZigBee. Про систему ZigBee було розказано в попередній статті.

Тут ми докладніше розглянемо можливості системи SCS. Ще раз нагадаємо, що в провідний системі всі пристрої під'єднуються паралельно до однієї кручений парі. З цієї кручений парі відбувається обмін інформацією між пристроями, крім того по кручений парі підключений до джерела живлення. Напруга живлення пристроїв 27 вольт.

Можливості провідної системи набагато ширше, ніж бездротової. Хоча є можливість, як було сказано в попередній статті, використовувати вузли знаходяться ZigBee в системі SCS.

Провідна система складається з підсистем:

управління приводами (жалюзі, штори, ворота і т.п.),

системи звукової трансляції,

системи охоронної та технічної сигналізації.

Система управління освітленням.

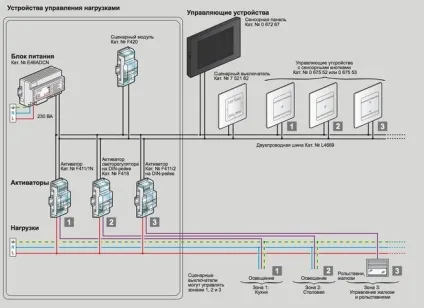

У статті: «Що таке« розумний дім ». Частина 2. Про систему My Home »була описана структура системи. Було сказано, що система складається з активаторів (виконавчих пристроїв) і керуючих пристроїв. Керуючі пристрої подають команди по кручений парі активаторам. Активатори виконують команди.

На фото внизу активатори, які ставляться в електричний шафа, вузли знаходяться в вигляді вимикачів.

Активатори можуть бути різних типів:

активатори - диммери (светорегулятори).

Активатори - вимикачі розрізняються комутованою потужністю. Це треба враховувати при проектуванні системи.

Активатори - диммери (светорегулятори) розрізняються по потужності і типу навантаження, з якою вони можуть працювати:

диммери для електронних трансформаторів,

диммери для дімміруемих світлодіодних ламп на 220 вольт,

диммери для ламп розжарювання, галогенних ламп або ламп питомих через обмотувальні трансформатори (які вже рідко зустрічаються),

диммери для світлодіодних стрічок,

диммери для люмінесцентних ламп.

Деякі типи навантажень дімміруются за допомогою інтерфейсів 1-10 вольт або DALI. Ці пристрої також є в системі My Home.

Для проектування системи управління світлом необхідно мати інформацію про тип джерел світла.

Типи керуючих пристроїв.

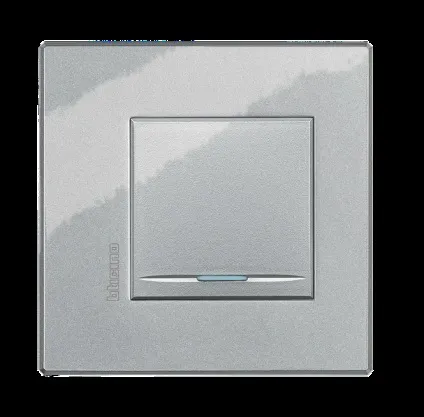

Керуючі пристрої можуть бути клавішними. Клавішні пристрої схожі на вимикачі. Тільки вони, на відміну від вимикачів, працюють тихо, і мають короткий робочий хід. Це підвищує комфорт при користуванні системою.

Крім того, при включенні навантаження, змінюється колір підсвічування клавіші керуючого пристрою.

Внизу на фото вузли знаходяться Bticino Axolute Eteris.

На цьому фото керуючий пристрій Bticino Axolute з рамкою еліпс.

Керуючі пристрої можуть бути сенсорними. Вони реагують на дотик до них.

На фото сенсорні вузли знаходяться Bticino Axolute в рамці еліпс і в виконанні Bticino Axolute Nighter.

Ще один тип керуючих пристроїв - це приймач дистанційного керування. Він отримує команди від пульта дистанційного керування.

На фото внизу ІК-приймач (без декоративної рамки)

І пульт для нього.

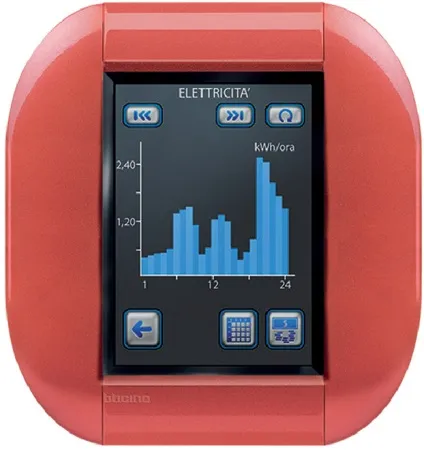

Є спеціальні, що вбудовуються в стіну сенсорні панелі, які не тільки керують системою, але мають розширені можливості індикації. Вони можуть показувати споживання електроенергії, газу, води. У них вбудовані годинник і будильник. Вони показують температуру, якщо в складі системи My Home, є система терморегулювання.

Ви можете управляти системою My Home через браузер вашого комп'ютера, крім того існує спеціальне програмне забезпечення для ОС Windows для комфортного управління системою My Home.

Слід зазначити можливість сценарного управління. При запуску сценарію відбувається відразу кілька дій. Приклади сценаріїв: «Кіно», «Інтим», «Вечірка», «Всі пішли». Якщо говорити про світлових сценаріїв, то система запам'ятовує не тільки включення джерела світла в цій сцені, вона може запам'ятовувати рівні яскравості диммеров.

В системі My Home є можливість встановити спеціальний блок сценаріїв, який буде виконувати дії за розкладом в залежності від часу, дня тижня або дати. Можна запрограмувати дії, які будуть відбуватися по якій-небудь події. Наприклад пішов дощ, або піднявся сильний вітер. Даний блок розраховує час сходу і заходу сонця в залежності від географічних координат і часу року.

Управління приводами - це управління обладнанням будинку, в якому є електродвигун. Це можуть бути жалюзі, штори, ворота, ролокасети, тенти.

Існують спеціальні активатори для приводів, які запам'ятовують проміжні положення приводу. Це зручно, коли треба щось не повністю відкрити.

Система звукової трансляції.

В системі My Home існує система звукової трансляції. Вона дозволяє озвучувати приміщення будинку. Управляти звуком в кожному приміщенні можна окремо, або навпаки одночасно у всьому будинку. На фото внизу керуючий пристрій системою звукової трансляції.

У нього є дві клавіші, які можуть у скрутному становищі вгору або вниз. Ліва клавіша при тривалому натисканні вгору додає гучність, при тривалому натисканні вниз зменшує гучність. Ліва клавіша, крім цього керують включенням або виключенням звуку. Якщо короткочасно натиснути верхню частину включають звук. Якщо короткочасно натиснути нижню частину вимикають звук.

Права клавіша, при натисканні вгорі перемикає джерело звуку. Якщо її натиснути внизу, то будуть перемикатися фіксовані настройки FM-тюнера, який є в системі звукової трансляції My Home.

Система звукової трансляції складається з окремих зон озвучування. Ви самі можете розбити будинок на зони озвучування. Наприклад, можна зробити кожну кімнату, де буде транслюватися звук окремою зоною. Максимально в системі може бути 40 зон.

Максимальна кількість підключаються до системи джерел звуку - чотири. В системі звукової трансляції є штатні джерела звуку:

FM-тюнер з 20-ю фіксованими настройками, який ставиться приховано, наприклад в електричну шафу.

вхід для підключення зовнішніх джерел звуку з роз'ємом Jack 3,5 мм, який ставиться в будь-якому місці в стандартну декоративну рамку для розеток і вимикачів,

вхід для підключення зовнішніх джерел звуку, з можливістю управління цими джерелами по ІК.

Є 2 варіанти системи:

у всіх зонах слухається один і той же,

в різних зонах може звучати різна музика (мультирум).

Колонки, які використовують в системі звукової трансляції, можуть бути вбудованого в стіни або накладного монтажу.

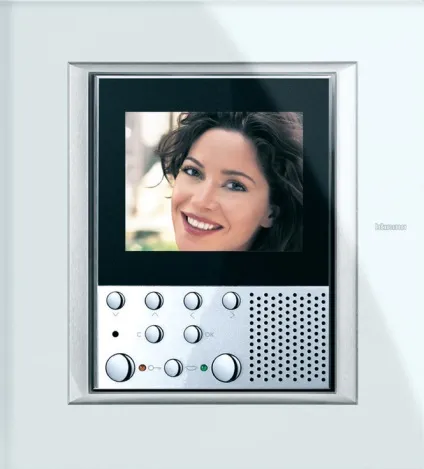

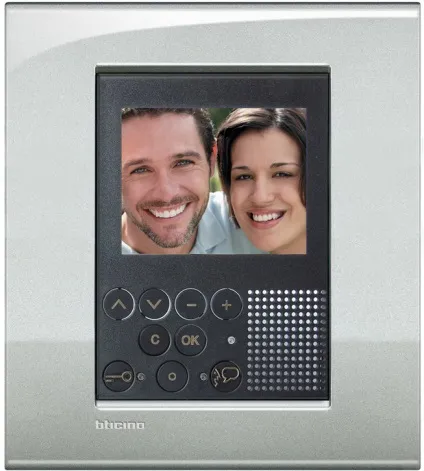

За допомогою домофона можна запускати сценарії системи My Home, управляти звуковою системою і системою термоконтроля.

Система термоконтроля, дозволяє підтримувати задану температуру повітря в різних зонах вашого будинку.

Система має датчики температури в кожній зоні. Дані з датчиків надходять на центральний блок термоконтроля. Центральний блок подає команди на активатори (виконавчі пристрої) системи термоконтроля, які керують циркуляційними насосами, клапанами на трубопроводах або нагрівачами системи опалення. Система може управляти фанкойлами.

Система термоконтроля дозволяє економити енергію. Можна відключати або зменшувати обігрів в невикористовуваних кімнатах. Можна встановити особливий режим опалення в залежності від часу доби або дня тижня. Економія може досягати 30%.

В системі можна використовувати:

центральний контролер на 99 зон опалення,

центральний контролер на 4 зони опалення,

термостат на одну зону опалення.

Крім того в системі є інтерфейс для управління спліт-системами. Він дозволяє посилати ІК-команди спліт-систем з системи My Home.

Система енергозбереження (розподілу або контролю енергії) виконує дві функції. Вона дозволяє:

вимірювати, запам'ятовувати і відображати у вигляді графіків споживання і виробництво (наприклад сонячними батареями) електроенергії, води і газу,

керувати електричними навантаженнями в будинку, щоб не перевищувати максимальну дозволену потужність споживання. У разі перевищення потужності, відключати менш пріоритетні навантаження. Включати їх назад, у разі, якщо загальна споживання зменшилася.

Система охоронної і технічної сигналізації.

Система охоронної сигналізації може складатися з 8 зон охорони. В системі можна встановити максимум 72 датчика.

Постановка і зняття з охорони може здійснюватися за допомогою інфрачервоного пульта, транспондера або набором цифрового коду на клавіатурі. Можна знімати і ставити на охорону окремі зони.

До системи можна підключити контактні датчики, датчики руху, ІЧ-бар'єри. Крім того, можна підключити датчики технічної сигналізації, датчики витоку газу і води.

Центральний блок охоронної сигналізації має блок GSM, який дозволяє робити повідомлення через мобільну мережу про спрацювання системи. Крім того, система охоронної сигналізації може запускати до 16-ти сценаріїв My Home по подіями системи охоронної сигналізації. У системі є потужна сирена і аварійне живлення.
