Що таке детектор відносин?

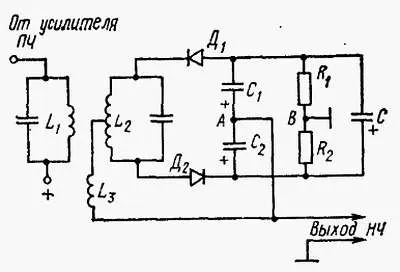

Схема детектора відносин представлена ​​на рис. 11.21. Вона схожа на схему фазового дискримінатора. Різниця полягає в послідовному з'єднанні діодів, використанні електролітичного конденсатора, включеного паралельно навантажувальні резисторам, і складення первинного напруги зі вторинним за допомогою третьої котушки L3.

Якщо зміна вхідного сигналу менше, ніж напруга, що діє на електролітичному конденсаторі, діоди не можуть проводити і на навантаженні не виникає напруги сигналу. У будь-якому випадку напруга на навантаженні не може бути більше, ніж напруга на конденсаторі, отже, схема детектора відносин діє так само, як обмежувач напруги.

В умовах роботи з обмеженням сума напруг на конденсаторах C1 і С2 дорівнює напрузі на електролітичному конденсаторі. Напруга Uс1 одно амплітуді напруги, підведеної до діода Д1. а напруга UC2 - відповідно амплітуді напруги, підведеної до діода Д2. На резонансній частоті напруги Uс1 і UC2 рівні і вихідна напруга, що знімається між точками А і В. дорівнює нулю.

Якщо частота сигналу більше резонансною, то змінна напруга на діод Д1 більше, ніж на діоді Д2. і вихідна напруга позитивно. При частоті менше резонансної це напруга негативно. Сума напруг UC1 і UC2 постійна, тому зміни напружень Uс1 і UС2 діляться пропорційно, звідси і назва схеми - детектор відносин.

Статична характеристика детектора відносин, як і у фазового дискримінатора, є S-подібної кривої.
