Ми постараємося розповісти Вам в простій і доступній формі про супутникове обладнанні. Це необхідно зробити до Вашого походу в магазин, так би уникнути непотрібних витрат. Пояснювати будемо на «людському» мовою, щоб Ви відчули себе в кінці бесіди знавцями.

До складу найпростішого набору обладнання LUMAX входять:

Тепер докладно про складне. але по простому.

Супутникова антена (тарілка).

Супутникові антени бувають в основному двох видів: прямофокусниє і офсетні.

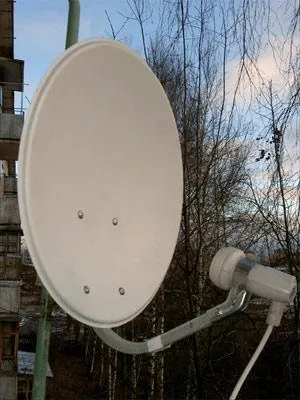

Малюнок 1. Офсетний антена

Малюнок 2. Прямофокусная антена

За назвою антени можна зрозуміти як вона виглядає і її принцип роботи.

У офсетного антени (рис 1.) LNB встановлений на штанзі перед дзеркалом, що має форму «яйця». Сигнал з супутника потрапляє в конвертор, відбившись під кутом від дзеркала.

У прямофокусной антени рис 2. (зазвичай використовуються антени діаметром не менше 1,5 м). конвертер встановлюється посередині антени. в фокусі, який знаходиться в центрі антени на відстані від центру тарілки 0,4 xD (де D - діаметр дзеркала).

Припустимо, антени налаштовані на прийнятий сигналу з одного, ну скажімо, НТВ +.

На рис 3 - це офсетний тарілка. Сигнал з супутника падає під кутом і відбивається під тим же кутом (всі пам'ятають - кут падіння дорівнює куту відбиття), а тарілка стоїть вертикально. Це властивість офсетних антен.

Відповідно, щоб сигнал з супутника потрапляв в конвертер, антену необхідно виставляти під деяким кутом, рівним куту підйому супутника над горизонтом.

Малюнок 3. Принцип роботи офсетної антени

Малюнок 4. Схема роботи офсетної антени

Коли антена розташована вертикально (рис 4.) - це означає, що її площину розташована під кутом 90 градусів до горизонту. На антену падає сигнал і відбивається під кутом 90 градусів. Між горизонтом і кутом падіння сигналу, коли офсетна антена строго перпендикулярна землі, утворюється кут - кутом зсуву антени. Можете запам'ятати чи ні. але це повинні знати установники антен. Причому цей кут різний у антен від різних фірм.

На малюнку 2 показана прямофокусная антена. Видно, що прямофокусную антену необхідно встановлювати під кутом, рівним куту підйому супутника над горизонтом. При експлуатації таких антен є деякі незручності: взимку сніг накопичується на антені і якість прийому знижується.

Д іаметр антени п араметр важливий, від нього залежить якість прийому сигналу. Чим більше діаметр тарілки, тим більше сигналу з супутника потрапить в конвертор і краще видно програму на телевізорі. Але, є оптимальний діаметр антени для прийому сигналу з конкретного супутника, більше якого краще видно не буде. Про це знають і зобов'язані сказати там, де Ви купуєте обладнання.

Нарешті Ви вибрали антену. залишилося тільки встановити антену в потрібному місці, тобто закріпити. Треба запам'ятати відразу - в напрямку на супутник ніщо не повинно заважати. навіть дерева. Якщо взимку листя немає, то влітку вони будуть, а сигнал немає.

Підіб'ємо підсумок: при підборі тарілки потрібно знати на який супутник буде працювати антена, і, в залежності від цього, підбирати її діаметр, місце установки і параметр F \ D (відношення фокусної відстані до діаметру). Для більшості українських офсетних антен цей параметр дорівнює 0,5.

Конвертери, LNBі т.д.

Малюнок 6. Супутникові ресивери LUMAX

Наступний тип ресіверів має спеціальний модуль. який встановлений в ресивер. Як правило, він підтримує, розкриває тільки один тип платних карт кодованого ТБ і далеко не завжди може бути змінений.

Відповідно ресивери бувають з включеним спеціальним модулем - підтримкою кодування Viaccess (НТВ +) або зі спеціальним модулем Z-crypt (Триколор). Правда Триколор не має карт і крім модуля, в ресивер вбудовується емулятор карти. Насправді кодувань набагато більше.

Для того щоб обмежуємося з'явилася можливість поскаржитися був придуманий універсальний CI (Common Interface) інтерфейс. Даний інтерфейс являє собою PCMCIA сумісний роз'єм (отвір на передній панелі тюнера). в який вставляється спеціальний модуль - CAM модуль. Це пристрій містить програму для роботи з картами доступу і має два роз'єми. Один - для установки в ресивер, інший - картоприймач. Такі CAM модулі відразу підтримують декілька кодувань для різних карт доступу і іноді можуть бути перепрограмовані на інші кодування. Ресивер обов'язково повинен мати CI інтерфейс, щоб в нього можна було вставити такий модуль.

Малюнок 7. Приставка LUMAX з Cl-інтерфейсом

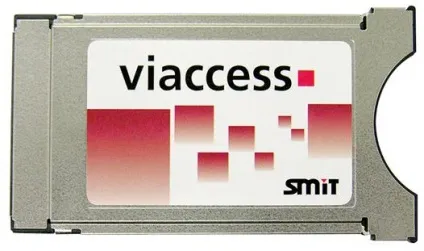

Малюнок 8. CAM-модулі

Те, що тут написано - це досить важливо, оскільки нас всіх чекає перехід на цифрове наземне ТБ і ніхто не може передбачити, чим це скінчиться. У Москві вже є кодовані ефірні цифрові канали саме з таким принципом роботи.

Також відзначимо, що супутниковий сигнал - це безліч MPEG2 потоків, тому тюнери працюють, перш за все, саме з цим стандартом.

І, нарешті, резюмуємо:
Р есівери бувають FTA для відкритих каналів, з вбудованою кодуванням (НТВ + Viaccess, Оріон ЕкспрессIrdeto) і з CI інтерфейсом, для самостійної установки декодуючих модулів.

Якщо все вище викладене Вам хоч коли-небудь стане в нагоді, значить Ви прочитали недаремно, а ми намагалися не дарма.
