Що називається евольвентою кола

17. Що називається міжцентровим?

Міжцентровим називається відстань між центрами зубчастих коліс (O1 О2) (див. Рис. 7). Міжцентрову відстань для позитивних і нульових коліс визначається за формулою:

aw - кут зачеплення в збірці;

z1 і z2 - число зубів в колесах.

18. Які окружності називають ділильними?

Ділильна окружність - така коло, по якому крок дорівнює стандартному кроці. Ділильна окружність є характеристика одного зубчастого колеса, з яким вона незмінно пов'язана, і діаметр цього кола має постійну величину (див. Рис. 4).

19. Що називається модулем зачеплення? Його розмірність.

Модуль зачеплення m - відношення окружного кроку до числа π. Модуль вимірюється в міліметрах і служить основним параметром, що визначає розміри зубчастого колеса і його елементів. Значення модуля визначається стандартом.

20. Покажіть голівку, ніжку зуба.

Головка - частина зуба, розташована між ділильної окружністю і колом вершин.

Ніжка - частина зуба, розташована між ділильної окружністю і колом западин.

21.Что таке inv # 945 ;?

Рівняння евольвенти в параметричної формі (параметр кут # 945;) має вигляд:

# 920; - евольвентної функція;

# 945; - кут тиску на рівні радіусу;

Тригонометричну функцію tg # 945; - # 945; називають інволютой кута # 945 ;, тобто

22. У яких передачах початкові кола співпадають з ділильними?

Початкові кола співпадають з ділильними в передачах, складених з коліс без зміщення, і в передачах, в яких негативний зсув одного колеса одно по абсолютній величині позитивного зсуву іншого

Міжосьова відстань в цих передачах aw = 0,5m (z1 + z2) називається ділильним міжосьовим відстанню, а кут зачеплення а дорівнює куту профілю виробляє контуру.

23. Який фізичний зміст коефіцієнта перекриття?

Одним з параметрів, що характеризують правильність роботи зубчастої передачі, є коефіцієнт перекриття (тривалість зачеплення), який являє собою відношення дуги зачеплення до кроку, виміряного по тій же окружності, і дає можливість визначити число пар профілів зубів, що знаходяться одночасно в зачепленні.

Коефіцієнт перекриття позначається буквою # 949; а повинен бути більше 1,1. Цифра після коми показує, який відсоток часу в зачепленні знаходяться дві пари. Чим більше цей відсоток, тим краще, так як колеса працюють більш плавно, а навантаження розподіляється на дві пари.

Якщо коефіцієнт перекриття вийде менше 1,0, передача буде працювати зі стуком. Коефіцієнт перекриття висловлює також ставлення зачеплення до кроку по основному колу.

ав - довжина лінії зачеплення в мм;

Рм - крок по основному колу.

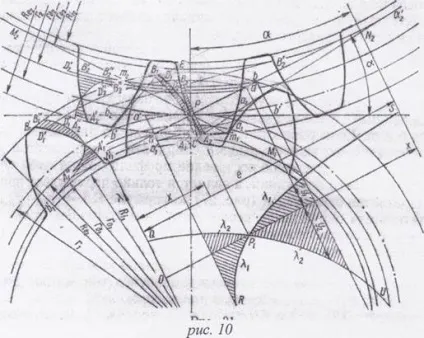

24. Що таке лінія зачеплення?

Розрізняють теоретичну лінію зачеплення і активну частину лінії зачеплення.

Теоретичною лінією зачеплення називають відрізок N1 N2 дотичній до основних кіл, укладений між точками дотику.

Активною частиною лінії зачеплення називають відрізок ab теоретичної лінії зачеплення, укладений між точками перетину її з колами виступів коліс. Активна частина лінії зачеплення є геометричним місцем точок зачеплення (торкання) профілів зубів на нерухомій площині.

25. Який профіль зуба є робочим?

Ділянки профілів зубів, які беруть участь в зачепленні, називають робочими.

26. Що таке активний профіль зуба?

Частина бічної поверхні зуба, по якій відбувається взаємодія з бічною поверхнею зуба парного зубчастого колеса.

27. Що називається кроком зачеплення?

Відстань між односторонніми профілями двох суміжних зубів колеса, узяте по дузі, називається кроком зачеплення.

28. Що називається колом западин?

Окружність, що описує западини між зубами колеса, називається колом западин (див. Рис. 4).

29. Що називається колом виступів?

30. На які частини полюс Р ділить міжосьова відстань?

Р - полюс зачеплення займає незмінне положення і ділить міжосьова відстань на центроїди з радіусами які називаються початковими колами (див. Рис. 6).
