Схеми з’єднання супутникових конверторів

Як підключити одну або більше супутникових антен до супутникового ресивера.

Всі прекрасно розуміють що до тюнера можливо під'єднати більше трьох (гірничо) головок - конвертерів. Але мало хто розуміє як.

У цій статті будуть підібрані найбільш поширені схемисоедіненія супутникових конвертерів і можливості підключення з тюнера більше одного супутникового конвертера. А так же як підключити кілька супутникових антен або простіше кажучи - супутникових тарілок.

Якщо у вас стандартний гірничо - трьохголовая супутникова антена, то і стандартний 4ох портовий дисек до якого можливо без проблем підчепити ще один конвертер і навіть із супутниковою антеною. Це дасть болше кількість приймаючих каналів.

Всі схеми підключення супутникових конвертерів.

Підключення супутникових конвертерів до одного ресивера

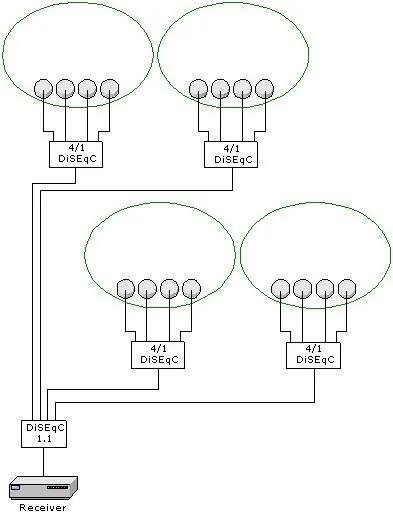

Один ресивер і 8 конвертерів, підключено за допомогою двох DiSEqC 4/1 через 0/12 Вольт перемикач

Один ресивер і 8 конвертерів, підключення за допомогою восьми портового комутатора DiSEqC 8/1

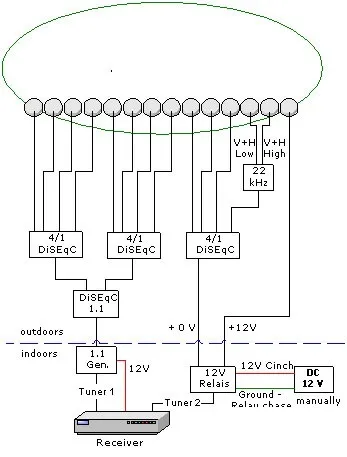

Схема підключення більше чотирьох конвертерів до ресиверів у яких немає підтримки 8 портових дисек комутаторів і немає виходу для підключення 0 / 12v перемикача

Схеми підключення супутникових конвертерів до більш ніж одного ресивера

Два ресивера і три супутникових конвертера

Чотири ресивера і три супутникових конвертера

Схема підключення трьох конвертерів на 3 ресивера

При такому підключенні
