Існує багато різних схем випрямлячів - перетворювачів напруг і струмів. Вони призначені для перетворення змінної напруги синусоїдальної або прямокутної форми, спочатку в пульсує напруга, а потім в постійну напругу заданої величини.
Залежно від призначення випрямляча, його необхідної потужності, від параметрів, що пред'являються до вихідній напрузі, вибираються робочі схеми випрямлячів - пріобразователей напружень.
Вони можуть бути як дуже простими і містити мінімум деталей, так і досить складними і містити електронні схеми управління процесом випрямлення і стабілізації випрямленої напруги.
У побуті, при виготовленні домашніх саморобок, використовуються в основному випрямлячі, що перетворюють змінну напругу побутової мережі 220 вольт в будь-який постійна напруга.

Раніше, та й зараз теж, отримання постійної напруги будь-якої величини з змінної напруги побутової мережі 220 вольт, здійснювалося за класичною схемою.

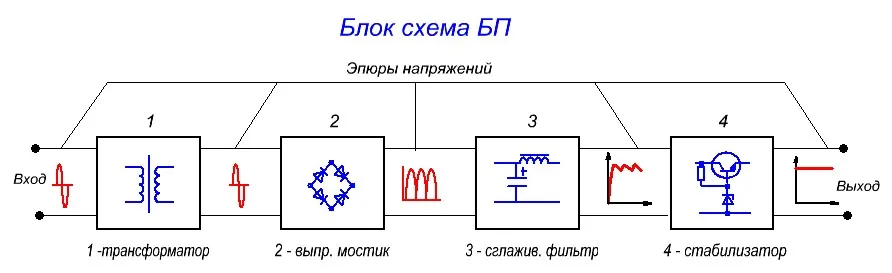

Послідовність перетворення:
- побутова мережа змінної напруги 220 вольт 50 герц,
- трансформатор, що перетворює його в змінну напругу іншої величини тієї ж частоти,
- випрямні діоди, що перетворюють змінну напругу в пульсуючу напругу тієї ж величини,
- низькочастотний фільтр, що складається з ємності і індуктивності, далі, якщо необхідно,
- стабілізатор напруги.
На виході всієї цієї довгому ланцюгу виходить постійна напруга заданої величини.

Перевага схеми:
- простота конструкції,
- використовуються недорогі деталі,
- великий запас надійності при аварійній ситуації.

Недоліки схеми:
- велику вагу і габарити трансформатора, дроселя і конденсаторів, а в цілому і всього випрямляча;
- низький ККД, що не перевищує 60%.

На малюнку найпростіша схема випрямляча - перетворювача напруги з простим стабілізатором напруги.

Тут на виході трансформатора отримане низьке змінну напругу випрямляється доданими мостом. Виходить пульсує напруга, яке за допомогою конденсатора згладжується. Потім це напруга стабілізується транзисторним стабілізатором.

В даний час повсюдно впроваджується інша схема випрямляча - перетворювача напруги - імпульсний блок живлення ДБЖ.

Послідовність перетворення:
- побутова мережа змінної напруги 220 вольт,
- випрямні діоди і конденсатор. Виходить постійна напруга, величиною в 310 вольт. Далі, за допомогою генератора, що працює на частоті 15 - 150 кілогерц, це постійна напруга перетворюється в змінну напругу прямокутної форми.

За допомогою феритового трансформатора, трансформується в необхідне змінну напругу прямокутної форми.
Це змінне прямокутна напруга випрямляється за допомогою діодного містка, фільтрується конденсатором і індуктивністю.
На виході виходить постійна напруга заданої величини.

Переваги схеми:
- невеликі габаритні розміри деталей і в цілому всього випрямляча;
- високий ККД, що доходить до 90%;

Недоліки схеми:
- дорогі комплектуючі деталі (транзистори, конденсатори, ферит);
- через низьку надійності при аварії, необхідність застосовувати складні схеми захисту;
- сильні електромагнітні поля випромінювання.

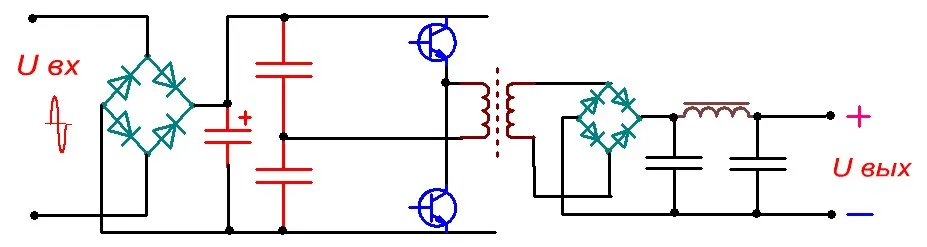

На малюнку проста схема випрямляча - перетворювача напруги - імпульсного блоку живлення, ДБЖ, без ланцюгів управління перемиканням транзисторів.

Така схема імпульсного блоку живлення, і їй подібні, це вже справжня реальність.
