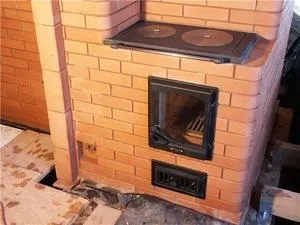

Схеми кладки печей своїми руками матеріали і технологія зведення конструкцій з плитою
Навіть якщо в будинку є система опалення, що працює на газі або за рахунок електроенергії, у багатьох немає бажання включати його на повну потужність в осінні дні, коли в будинку стає прохолодно. В цьому випадку забезпечити комфортний мікроклімат в оселі допоможе піч. Досить закинути в топку кілька полін і досить швидко в житло стане тепло.
Якщо ви вирішили обзавестися цією спорудою в своєму будинку, то до задачі його будівництва необхідно підходити з усією серйозністю. оскільки піч будується з розрахунком, що буде служити протягом десятиліть. При цьому не має значення, будуєте ви піч для обігріву своїми руками або піч з плитою. Тому, якщо під час будівельного процесу будуть допущені помилки, виправити їх потім буде вкрай складно.
Говорячи про печі відзначимо, що вони поділяються на споруди для одно- і двоповерхових будинків. Головна відмінність між ними - висота. Споруджений споруда може мати плиту або ж використовуватися тільки для обігріву. У другому випадку плита в ній як складовий елемент відсутній. Висота печі, що споруджується своїми руками, залежить від кількості рядів у схемі. Далі ми докладно розглянемо, як побудувати піч з плитою своїми руками в приватному будинку.
Матеріали для кладки
Перед тим як приступати до робіт з будівництва печі своїми руками, необхідно придбати матеріали в достатній кількості, які будуть використовуватися при її спорудженні. Під час проведення робіт необхідні:
- червона цегла М150 в кількості тисяча вісімдесят-п'ять шт .;
- силікатна цегла для спорудження топкі150 шт. Замість нього можна використовувати шамотна;
- пісок - 80-100 відер;
- глина -200 кг;
- куточок 50 × 50 мм і 40х40 мм;
- сталевий дріт 2 мм - 25 м;
- металевий лист 4 мм 1,5 × 1,5 м;
- руберойд -3 м;
- азбестовий шнур 5 мм - 10 м;
- матеріал для ізоляції стін.
Спорудження фундаменту також вимагає підготовки відповідних матеріалів:
Крім цього, для будівництва повноцінної печі з плитою своїми руками, яку можна буде використовувати для обігріву житла і приготування їжі, потрібно придбати чавунні деталі:
- решітка -1 шт .;
- панель з двома конфорками 1шт .;
- задвіжкі- 3 шт .;
- двоє дверцят для топкової камери і поддувальную по 1 шт .;
- дверцята для чісткі- 5 шт.
Після того як матеріали підготовлені і в розпорядженні будівельника є необхідні інструменти, можна переходити до активної фази робіт.
Котлован під влаштовується фундамент повинен мати квадратну форму. Що стосується його розмірів, то вони повинні бути 1,2 × 1,2 м. Його легко можна вирити своїми руками, вдавшись до ручного інструменту - лопати.
Після завершення землекопних робіт дно ями утрамбовується. Потім на її дні влаштовується подушка з піску. для якої важливо витримати оптимальну товщину шару, що дорівнює 10-15 см. Далі насипається щебінь шаром 15 см, який після його укладання потрібно утрамбувати, а після цього встановити опалубку. Це потрібно робити з розрахунком, що вона пройде через всю товщину фундаменту.
Заливка фундаменту під майбутню піч виконується в кілька прийомів. Перші шари можуть складатися з розчину, який зроблений з цементу і гальки. Верхній шар потрібно заливати бетоном, виготовленим з піску та цементу. Беручи до уваги вагу споруди, застигання фундаменту повинно відбуватися тривалий час, не менше трьох тижнів. Це важливо, адже інакше піч, споруджена своїми руками навіть відповідно до обраної схеми. простоїть недовго. Тріщина, що виникла в фундаменті, призведе до необхідності виконання ремонту.
Коли підстава печі з плитою набрало достатню міцність, опалубку знімають, а верхню частину фундаменту застеляють гідроізолюючим матеріалом - трьома шарами руберойду. Перша кладка цегли своїми руками буде проводитися далі на ньому.

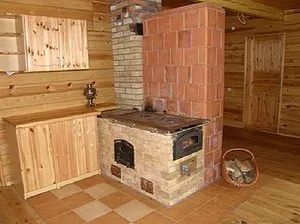

Кладка печі своїми руками

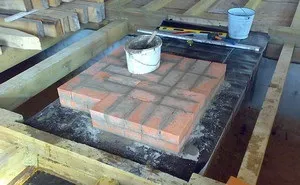

З огляду на те, що за площею фундамент більше підстави. на гідроізоляції слід виконати розмітку. Після цього можна переходити до кладки першого ряду.
Якщо використовується вертикальна схема кладки рядів, то необхідно пам'ятати, що димохідні канали не повинні бути занадто вузькими. Їх мінімальний розмір - 13 × 13 сантиметрів.

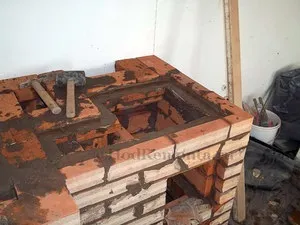

Порядовая схема викладення опалювально-варильної печі передбачає наступне: вже з перших рядів кладки, в її схемі повинна бути передбачена камера піддувала. Коли починають кладку другого ряду, виконується установка поддувальной дверцята, яку перед тим, як встановити в призначений для неї отвір, обмотують азбестовим шнуром.
При установці дверцята до неї примотується дріт, яка затискається між двох цеглин. Коли виконано її повне обрамлення кладкою, дріт відгинають в сторони.
Коли доходять до кладки четвертого ряду печі, на ньому позначають отвори, призначені для циркуляції огортає повітря. На п'ятому виконується укладання колосникових грат топки. При спорудженні стінки топки і її порога допустимо застосовувати силікатна цегла.
Установка топкових дверцят виконується на шостому ряду. Її так само, як і обдувальню, обертають азбестовим шнуром.
З 6 по 10 ряди необхідно особливу увагу звертати на форму отворів, які забезпечать рух повітря усередині конструкції. Десятий ряд, якщо є така можливість, необхідно скріпити рамою, звареною з куточка. На 11-му ряду на попередньо покладену прокладку з азбесту розміщують плиту.
Куточок укладається на сімнадцятому ряду. На нього ляже 18-й ряд кладки, який стане завершенням обрамлення камери над плитою.
На 19-20-х рядах кладки формується сушильна камера. На 19-му ряду виконують установку дверцята для чищення.
Ще раз металевий куточок укладають на 24-му ряду кладки. На ньому буде викладений суцільний ряд цегли. який стане стелею сушарки.
Дверцята для чищення встановлюють на 25-му ряду.
На 30-му ряду виконується установка двох засувок.
Всі наступні ряди аж до 38-го виконують за схемою, а наступні формують частину печі, яка йде на другий поверх. Відзначимо, що ця частина печі має іншу нумерацію в порядовке. Її кладка здійснюється за наступною схемою:
- дверцят виконується на 2-3-му ряду. Вона використовується для чищення;
- установка димохідної засувки здійснюється на 27-му ряду;
- частина печі, встановлена на другому поверсі, повинна мати форму широкого димаря. Він повинен бути забезпечений засувкою і камерою. Поступово її змінює вузька труба, яка починається на рівні 32-го ряду.
Далі труба йде на горище, а потім на дах виводиться оголовок.
На верхню частину труби одягають парасольку, що виключає потрапляння всередину неї пилу і вологи.
схеми печей
Печі, які споруджуються в приватних будинках своїми руками, в даний час можна розділити на дві групи:
- пристрою сучасного зразка;
- конструкції застарілого типу.
Якщо ви вирішили звести в своєму будинку піч з плитою або просто споруда для обігріву своїми руками, то вам з усією серйозністю необхідно підійти до завдання їх вибору. Ознайомлення з перевагами печей різних конструкцій дозволить зробити правильний вибір. Якщо в приватному будинку вже є піч з плитою старого зразка, то в цьому випадку немає необхідності зводити споруду «з нуля». Досить переробити її і в вашому розпорядженні буде обладнання для обігріву та приготування їжі.
Двоярусні печі для дому
Один з поширених видів печей - двох'ярусна. Якщо говорити про її пристрій, то, відзначимо, що вона складається з двох конструкцій - одна коштує на інший. Кожна з частин цієї споруди має розміри 165х51х238 см. При роботі печі тепловіддача в нижній частині становить 3200 ккал / ч, а у верхній - 2600 ккал / ч.
При будівництві такого споруди своїми руками дві конструкції поділяють між собою за допомогою кладки з цегли з порожнечами. Це дозволяє знизити вагу печі і заощадити при її будівництві кілька матеріалу. Викладення, яка використовується для заповнення простору між верхньою і нижньою піччю, також виступає і в якості підстави для першої конструкції.
І у верхній печі, і у нижній, конструкція абсолютно однакова. В даному випадку реалізована безканальна система димооборотов. Опинившись в топливнике, гази рухаються в верхній ковпак, який забезпечений спеціальною насадкою. Після охолодження газів відбувається їх опускання на дно до рівня топливника. Далі вони йдуть в димову трубу через подвертку.
У нижній печі димова труба проходить у верхній частині, тому поверхня нагріву менше. У складі верхньої конструкції є окрема димова труба. Процес її кладки не містить складних моментів. Простий є і схема руху газів. У задній стінці є дверцята, через яку повинна виконуватися прочищення нижньої конструкції. Прочищення верхньої конструкції повинна здійснюватися через дверцята. розташовану в бічній стіні. В якості палива для двох'ярусної печі можна використовувати або кам'яне вугілля, або антрацит. Кожна з труб, що створюються в цій печі, додатково обладнується засувкою.
Плиту з залізобетону часто використовують для перекриття верхньої частини пустот. Такий варіант перекриття забезпечує стійкість, а крім цього робить конструкцію печі в цілому більш стабільною. При виконанні кладки такого обсягу помилки повинні бути виключені. Адже в разі їх виникнення ремонт буде вкрай скрутним.
З великою увагою слід підходити до пристрою димаря, розташованої в нижній конструкції печі. Якщо в кладці матимуть місце нещільності, то в цьому випадку можна зіткнутися з пропущенням тепла зі стіни. яка розділяє труби на другому поверсі. Відзначимо, що відбуватися це буде і при закритих димових засувках.
Печі з плитою або будь-якого іншого виду можна об'єднати в будь-який масив незалежно від того, квадратна у них форма або прямокутна. Вид палива теж не має особливого значення. Для заміського будинку піч, споруджена своїми руками, може стати ідеальним варіантом обігріву.
Квадратні печі з нижнім прогріванням
Велику висоту в конструкції цієї печі має одна з важливих її елементів - топливник. Симетричне розташування характерно і для його бічних отворів, які служать для видалення газу через бічні камери стінок печі, розташованих з боків споруди. Потрапивши туди, газ опускається по камерах, з'єднання яких забезпечується спеціальним каналом, розташованим під паливником.
У стояки гази потрапляють з кожної бічної камери через нижні подвертки. Потім вони піднімаються в бічні камери, розташовані вгорі. Всі разом вони утворюють верхній ковпак. має в своєму складі три порожнини П-подібної форми.
Порожнини розташовуються паралельно відносно один одного. Потрапивши вгору, газ буде затримуватися в середній і задньої порожнинах ковпака, а після свого охолодження переходити в передню площину по нижній частині. З димарем насадними типу з'єднується передня площина. Звідти газ буде йти в атмосферу.
У конструкції цієї печі передбачено три ковпака: верхній і 2 великі камери. Якщо говорити про вид палива, яке можна використовувати в спорудженні цієї конструкції, відзначимо, що воно може бути будь-яким. Для викладки стінок топливника при будівництві печі слід використовувати вогнетривку цеглу.
Піч в будинку - гарна підмога в справі створення комфортного мікроклімату з мінімальними витратами. Вона може виступати в якості головної системи обігріву житла або використовуватися в якості додаткового джерела тепла. Будівництво цієї споруди необов'язково доручати фахівця. Ви самі зможете побудувати піч в своєму будинку, якщо вивчите всі нюанси зведення печі. Якісне виконання робіт дозволить отримати піч, яка буде добре віддавати тепло і прослужить десятиліття.
