Блискавка - природний електричний розряд. Щоб захиститися від цього явища, потрібно створити два контури оборони. Якщо говорити про захист багатоквартирних будинків, то про це думають держустанови. Але ось захист приватного будинку - справа рук самих власників власності.

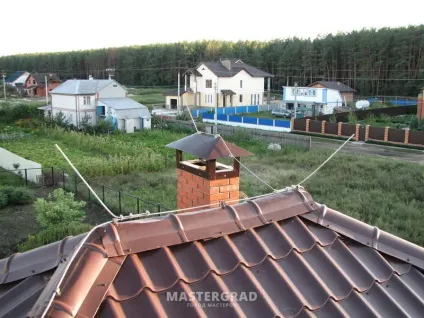

До першого контуру відноситься зовнішня захист. Для цього встановлюють громовідвід. Тема першого контуру заземлення дуже цікава, велика і багатогранна. Вона вимагає ретельного дослідження, поговоримо про неї в іншому пості. Пропоную розглянути детально другий контур - внутрішній захист, який забезпечується спеціальними пристроями - обмежувачами перенапруги (ОПН).

ПРИЗНАЧЕННЯ обмежувачі перенапруги

Як вже стало ясно, від прямого попадання в будинок блискавки захищає громовідвід. Але небезпечний розряд блискавки може виявитися в нашому будинку з несподіваного боку. "Синій дракон" може проникнути в мережу за сотні метрів, а то і в кілометрі від будинку, і прибігти з повітряним дротах.

Провідник, який прийняв імпульс, може привести до катастрофічних наслідків домашню апаратуру, підключену до електричної мережі. За фатальний результат дорогого обладнання доведеться платити самим. Ось чому так активно рекомендується під час грози відключати від електромережі всі електроприлади. Як же захиститися від суворої дійсності? Для захисту встановлюють обмежувачі перенапруги (ОПН).

ПРИНЦИП ДІЇ обмежувачі перенапруги

У звичайному робочому режимі струм, що протікає через варістор, носить ємнісний характер і становить незначні частки міліампер. При попаданні блискавки в мережу виникає імпульсна перенапруга, в результаті відбувається шунтування навантаження і розсіювання імпульсу у вигляді теплової енергії. Тепловий надлишок скидається в землю, через захисний провідник РЕ (заземлення).

Сфера застосування обмежувачі перенапруги

Застосовуються у водно-розподільних пристроях, головних розподільних щитах, квартирних щитах. Встановлюються на DIN-рейку в металевих розподільних щитових. В обов'язковому порядку потрібна наявність заземлюючого провідника РЕ, для скидання імпульсної теплової енергії. ОПН встановлюється між фазою і землею або нульовим провідником і землею. Спрацьовує ОПН за лічені частки секунд, гарантуючи надійний захист від пошкодження електрообладнання.

ОПН надійно захищає від стрибків напруги, комутаційних перенапруг, диференціальних перенапруг і високочастотних перешкод. Для того щоб був скидання імпульсного перенапруження, необхідно мати наявність захисного заземлення, такі системи як TN-C-S, TN-S, TT.

Обмежувачі перенапруги трифазних і однофазних ВИКОНАННЯ РІЗНИХ ВИРОБНИКІВ.

обмежувач перінапряженій трифазний

КЛАСИФІКАЦІЯ обмежувачі перенапруги

Встановлюється на вводі будівлі.
Призначений для захисту від атмосферних блискавок і комутаційних перенапруг.
Захищають силову розподільну мережу, обладнання головного розподільного щита і вступний електричний лічильник.

Встановлюється в водному щиті квартири або офісу.
Призначений для захисту від наведених атмосферних і комутаційних перенапруг, проскочив через обмежувач В.
Захищає внутрішню електропроводку квартири, офісу, автоматику щитової, квартирний електричний лічильник.

Встановлюють в квартирному щиті, можлива установка безпосередньо в обладнанні.
Призначений для захисту від високочастотних перешкод, які пройшли через обмежувачі класу В і С.
Захищає електричне обладнання, електричні прилади, переносні електричні пристрої.

ЯКІ обмежувачі перенапруги ПОТРІБНО УСТАНОВЛЮВАТИ?

Як видно з класових призначень ОПН, погашення імпульсного перенапруження відбувається поетапно. Недостатньо встановити ОПН тільки класу D і на цьому заспокоїться. Остання щабель здатна погасити залишки, які проскочили через В і С.В поодинці він нездатний відвести сотні, а то й тисячі ампер. Який висновок напрошується з усього сказаного - необхідно встановлювати всі три класи обмежувачів перенапруг В, С, D.
