Якість повітря в житлових приміщеннях безпосередньо впливає на здоров'я і самопочуття їхніх мешканців. Тому розробці припливної вентиляції в панельній дев'ятиповерхівці і будь-якому іншому комплексі приділяється велика увага. Розрахунок і проектування схеми проводиться ще на стадії складання проекту.
Порядок роботи над проектом
- потужність вентиляційної магістралі;
- енергоспоживання системи;
- габаритні розміри основних функціональних вузлів і т. д.

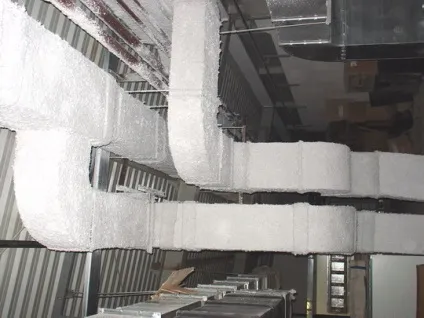

При складанні креслень керуються вимогами ГОСТ і правилами пожежної безпеки. Наприклад, використання негорючих матеріалів і установка спеціальних клапанів дозволяють запобігати поширенню вогню по воздуховодам під час пожежі. Система вентиляції житлового панельного будинку повинна також сприяти збереженню комфортного мікроклімату в приміщенні. Не допускається проникнення холодних повітряних потоків в квартири.
Особливості конструкції системи

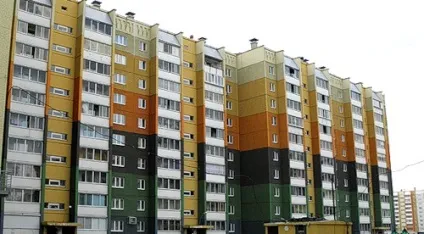

У більшості будинків, побудованих в радянський період, передбачена система вентиляції, робота якої залежить від сили вітру, частоти відкривання вікон і дверей. Свіже повітря проникає всередину квартири і витісняє застарілі маси в вентиляційні канали.
Отвори передбачалися в кухні, ванній кімнаті, туалеті і з'єднувалися в загальну шахту. Щоб відбувалася зміна повітря, доводилося регулярно відкривати кватирки. Така вентиляція в панельному будинку називається перемішує. Ось деякі особливості даної системи:
- Схему розташування повітроводів можна змінити. Інженери розробили більш ефективну розводку, при якій вентиляційні канали з квартир не виходять безпосередньо в загальний колектор, а утворюють розгінні шахти. Повітроводи з'єднуються з основною магістраллю через поверх, а виходи з останнього і передостаннього поверхів виводяться відразу на вулицю.
- Обмін повітря з перемішуванням по суті - це протяг, який забезпечує приплив свіжого повітря. Система ефективна для приміщень з хорошою пароізоляцією, бетонними або цегляними стінами. В інших випадках постійні протяги будуть доставляти дискомфорт мешканцям.
З появою нових енергозберігаючих технологій, повсюдної установкою герметичних дверей і вікон, система повітрообміну з перемішуванням втратила свою актуальність. Вона просто перестала справлятися зі своїм основним завданням. Число застійних зон в квартирах збільшилася, якість життя знизилося.

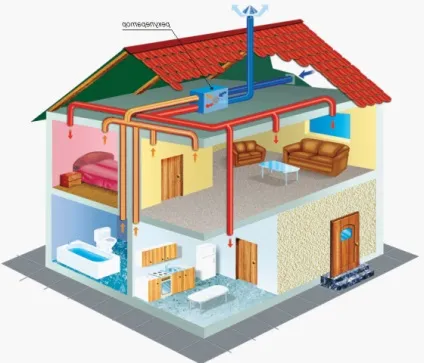

З'явилися припливно-витяжні схеми. Вони дозволяють організувати достатній повітрообмін, зберігши при цьому тепло і не змушуючи мешканців постійно провітрювати приміщення. Особливості системи:
- Спеціальні припливні клапани в повітроводах дозволяють регулювати швидкість переміщення повітряних мас. Таким чином, можна контролювати і температурно-вологісний режим в приміщенні.
- Установка вентиляторів дозволяє трохи збільшити перетин повітроводів, знизити рівень шуму системи.
- Збереження тепла всередині приміщення скоротило витрати на опалення в зимовий період. Для жителів північних регіонів це суттєва економія.
Удосконалення схем вентиляції в панельному будинку позитивно позначилося не тільки на якості життя людей, а й продовжила життя обробних матеріалів, будівельних конструкцій. Зниження вологості повітря не допускає появи грибків і плісняви на стінах. Сповільнюється також корозія металевих елементів.
Вибір вентиляційної системи
Влаштування вентиляції в панельному будинку проводиться по одному з трьох типів:
- Природна. Зміна потоків відбувається за рахунок різниці температур, тисків зовнішнього і внутрішнього повітря. Тяга виникає в вентиляційних каналах, «висмоктуючи» застояні маси з приміщення. Приплив свіжого повітря йде від вікон і дверей. Така система рекомендована для багатоповерхових будинків, розташованих усередині кварталу. При цьому рівень зовнішнього шуму, створюваного вуличним транспортом, не повинен перевищувати 50 дБА.
- Примусова. Повітряні маси переміщуються під дією спеціального технічного обладнання. І приплив, і витяжка здійснюються механічно.
- Комбінована. У таких системах механізуються або приплив, або витяжка, в залежності від пропонованих вимог. Вентиляція з комбінованим спонуканням оптимальна для будинків, біля яких рівень зовнішнього шуму перевищує 50 дБА.
Жодна з систем не є універсальною. Вибір здійснює проектувальник для кожного конкретного будинку.

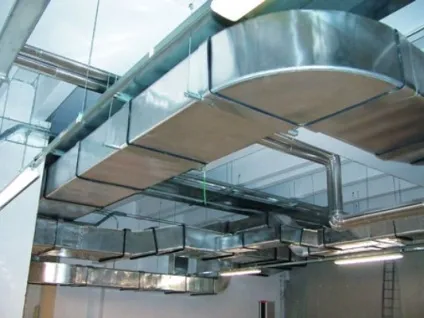

Пристрій припливних і витяжних повітроводів
Правила будови припливних систем для житлових приміщень:
- Якщо в каналі відсутня теплообмінник, і повітря подається в квартиру холодним, то вихід воздуховода виконують у верхній частині стіни. Так вдається домогтися перемішування потоків та оптимізації їх температури.
- Якщо опалювальні прилади встановлені всередині приміщення, то вихід припливної вентиляції розташовують за ними або відразу над обігрівачами.
- Якщо в повітроводах встановлені теплообмінники або інші підігрівають механізми, то приплив можна розташовувати в будь-якому зручному місці, як внизу, так і вгорі.
Відвідні шахти завжди монтують під стелею, на висоті не менше 2 метрів над підлогою. Таке розташування сприяє ефективному видаленню відпрацьованого повітря.
Правила утримання вентиляційних систем
При порушенні роботи вентиляції панельного 9-поверхового будинку і будь-якого іншого багатоквартирного будинку мешканці не мають права виконувати будь-які маніпуляції самостійно. Допускається лише прочищати канал на відстань витягнутої руки від стіни. Іншими словами, можна зняти решітку і пропилососити шахту, але в разі серйозних поломок варто відразу викликати майстра.
А ось поява неприємного запаху в квартирі далеко не завжди обумовлено поганою роботою вентиляції. Часто це відбувається в приміщеннях з природною циркуляцією повітря, де рідко виробляють провітрювання. В цьому випадку забиваються припливні повітроводи, розташовані за радіаторами опалення. Буває досить їх прочистити, щоб неприємні запахи і запітнілі вікна перестали турбувати.
Розрахунок вентиляційної системи багатоповерхового будинку можна довірити тільки фахівцям. Від якості виконання цього етапу робіт безпосередньо залежить комфорт і здоров'я мешканців.
