Сьогодні вашій увазі хочу представити схему металошукача, і все що стосується нього, того що ви бачите на фотографіі.Ведь так важко іноді знайти відповідь з питання в пошуковику-Схема хорошого металошукача

Інакше сказати металошукач має назву Tesoro Eldorado

Металошукач може працювати в режимі як пошук всіх металів так і в дискримінації фону.

Технічні характеристики металошукача.

-Принцип дії індукційно балансний
-Робоча частота, кГц 8-10кгц
-Режим роботи динамічний
-Режим точного виявлення (Pin-Point) є в статиці
-Харчування, В 12
-Регулятор рівня чутливості є
-Регулятор порогового тону є
-Налаштування від грунту є (ручна)

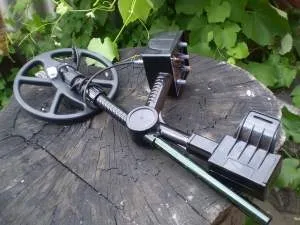

Глибина виявлення по повітрю з датчиком DD-250мм В грунті прилад бачить цілі майже так само як і на повітрі.
-монети 25мм - близько 30см
-кільце золоте - 25см
-каска 100-120см
-максимальна глибина 150см
-Струм споживання:
-Без звуку приблизно 30 ма

І найголовніше і інтригуюче це схема самого девайса

Картинка легко збільшується при натисканні на неї

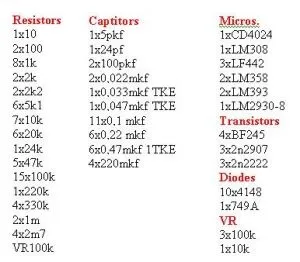

Для складання металошукача потрібні деталі:

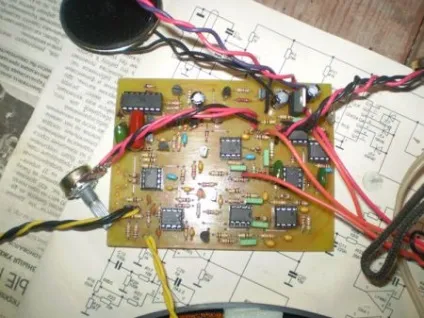

Що б вам не доводилося довго проводити свій пристрій, робіть збірку і пайку акуратно, плата не повинна містити будь-яких хомутів.

Для лудіння плат найкраще використовувати каніфоль у спирті, після лудіння доріжок не забудьте протерти спиртом доріжки

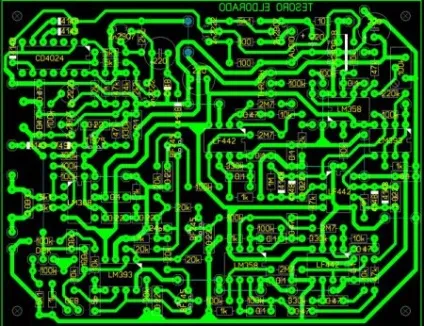

Плата з боку деталей

Збірку починаємо з впайкі перемичок, потім резистори, далі панельки під мікросхеми та все інше. Ще одна невелика рекомендація. тепер уже щодо виготовлення плати приладу. Дуже бажано мати тестер який може міряти ємність конденсаторів. Справа в тому що в прилад е два однакових канали посилення, з цього і посилення по ним має йти максимально однакове, а для цього бажано підібрати ті деталі які повторюються на кожному каскаді посилення так щоб у них були максимально однакові параметри по виміру тестером (тобто які свідчення в конкретному каскаді на одному каналі - такі ж показання на цьому ж каскаді і в іншому каналі)

Виготовлення котушки для металошукача

Сьогодні хотів би розповісти про виготовленні датчика в готовому корпусі, тому фото більше ніж слів.

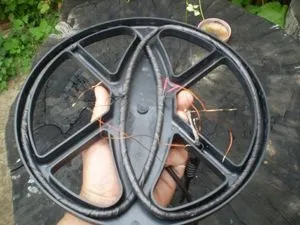

Беремо корпус кріпимо в потрібному місці герм.проввод і встановлюємо кабель, кабель продзвонювати і кінці маркуємо.
Далі мотаємо котушки. Датчик DD- виготовляється за тим же принципом що і для всіх балансніков, тому зупинюся лише на потрібних параметрах.
ТХ - передає котушка 100 витків 0,27 RX - приймальна катушка106 витків 0,27 емальованих намотувальний провід.

Котушки після намотування щільно умативает нитками, просочується лаком.

Після висихання щільно умативает ізолентою по всьому колу. Зверху екранується фольгою. між кінцем і початком фольги повинен бути непокритий їй зазор 1см. щоб уникнути короткозамкнутого витка.

Котушку і можливо екранувати графітом, для цього 1: 1 заважаємо графіт з нітро лаком і покриваємо рівномірним шаром по верх лудженого мідного 0,4 дроти намотаного на котушці (без зазорів), провід підключаємо до екрану кабелю.

Влажівать в корпус, підключаємо і приблизно зводимо котушки в баланс, на ферит повинен бути подвійний гудок, на монету одинарний, якщо навпаки то міняємо місцями висновки приймальні обмотки. Кожна з котушок налаштовується по частоті окремо, поруч не повинно бути ніяких металевих предметів. Котушки налаштовуються приставкою для виміру резонанса.Подключаем приставку до плати ельдорадо паралельно передавальної котушці і заміряємо частоту, далі з котушкою RX і підбираються конденсатором добиваємося частоти на 600Гц вище ніж вийшло в TX.

Після підбору резонансу збираємо котушку воєдино і перевіряємо чи бачить прилад всю шкалу ВДИ від алюмінієвої фольги до міді, якщо прилад бачить не всю шкалу то підбираємо ємність резонансного конденсатора в ланцюзі RX з кроком по 0,5-1нф в ту чи іншу сторону, д того моменту коли прилад буде бачити на мінімумі діскріма фольгу і мідь, а при накручування дискримінації буде вирізатися вся шкала по черзі.

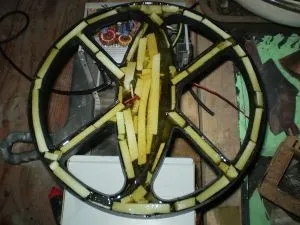

Остаточно зводимо котушки в нуль, фіксуючи все термоклеем.Далее для полегшення котушки проклеівиваем порожнечі шматочками пінопласту, пінопласт сідає на термоклей, інакше після заливки котушки він спливе.

Заливаємо перший шар епоксидної смоли, не доливаючи до верху 2-3мм

Заливаємо другий шар смоли з колером.В якості кольору добре підходить аніліновий барвник для фарбування тканини, порошок буває різних кольорів і стоїть копейкі.Красітель потрібно спочатку розмішати з затверджувачем, потім затверджувач додати в смолу, відразу в смолі барвник не розчиниться.

Правильність складання плати починайте з перевірки правильної подачі живлення на всі вузли.

Візьміть схему і тестер, увімкніть живлення на платі, і звіряючись зі схемою пройдіться тестером по всіх точках вузлів куди повинно подаватися харчування.
При положенні ручки діскріма на мінімумі, прилад повинен бачити всі кольорові метали

при накручування діскріма повинні вирізатися

всі метали по порядку до міді вирізатися не повинна, якщо прилад так працює, значить він налаштований верно.Шкалу діскріма потрібно підібрати таким чином щоб вона повністю влізла в повний поворот ручки дискримінації, робиться це підбором с10.Прі зменшенні ємності шкала розтягується і навпаки.

У висновку хочу сказати про кабель, він в 4 жили в загальному екрані, два дроти на передавальну котушку і два на приймальню, екран на корпус.
