Сьогодні людство не можна уявити без електрики. У будь-якій сфері воно грають або велику роль. Але необхідно відзначити, що для того щоб воно досягло кінцевої мети. Необхідно використовувати велику кількість електроприладів, які проводять елементів і іншого устаткування, яке дозволяє відчути користь від нього.
Кольорове маркування резисторів на малюнку
Маркування кольоровими смужками
Для нормального функціонування і роботи електрообладнання та радіотехніки необхідно попередньо збирати схему, саме від правильності складання і буде залежати якість наданої послуги. Так для організації схем використовую плати, провідники, ключі та багато іншого, але жодна схема не може обійтися без резистора.
Що таке резистор? Це електричний елемент вживлюваний в тіло робочої плати для того, щоб користувач можу контролювати напругу всієї системи в цілому.
Сьогодні на вітчизняному ринку представлено широке розмаїття продукції даного виду. Це можуть бути як найменші резистори SMD, які мають номінальну потужність від 0,025 до 1 Вт, так і величезні промислові резистори, виконані із застосуванням великої кількості дорогоцінних металів.
Не допустити помилку у виборі ідеально підходящого для тієї чи іншої системи електричного елемента дозволить нанесена на корпус резистора маркування. Саме вона розповість про технічні можливості елемента і дозволить позбавити систему від надмірного напруження.
Маркування квітами застосовується спеціально для того, щоб можна було безперешкодно визначити рівень опору.
Здебільшого, всі електричні елементи, які використовується для складання схеми мають досить незначний розмір. З цієї причини дуже непросто наносити кольорові позначення на поверхню корпусу вироби.
У 20х роках фахівці розробили загальноприйнятий стандарт для позначення та ідентифікації всіх значень і показників електронного виду за допомогою нанесення на поверхню кольоровий кодування. Кольорове позначення деталей здатне показати рівень напруження і опору кожного елемента.

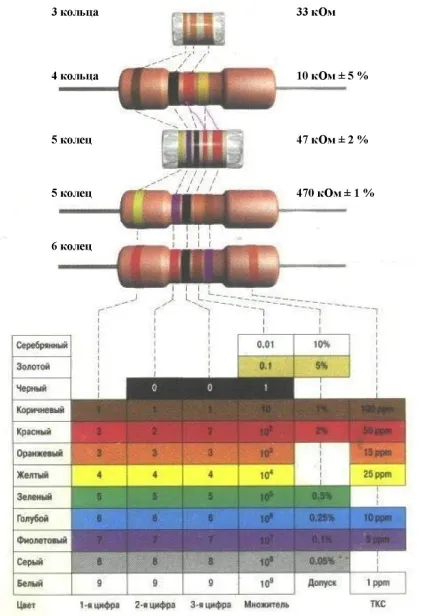

На зображенні представленому нижче показано фактичне розташування кольорових смуг, які показують різного роду фізичні позначення, множник і рівень допуску. Якщо буде використана шести кольорове маркування, то необхідно врахувати, що додаткова смуга буде вказувати на рівень коефіцієнта температур.

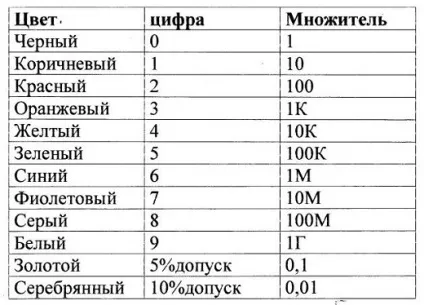

У таблиці представлена кольорове маркування резисторів
За допомогою розривів можна буде визначити з якого боку встановлений резистор: право або ліво. На даний момент існують наступні ключові нюанси, які допомагають визначити R контролює деталі по кольоровий розмітці:
Якщо елемент має чотири смуги, то це означає, що три смужки, виконані в кольорі розташовуються по ліву сторону, а одна з них буде нанесена на правій частині резистора. Фахівці стверджують, що перші дві маркувальні смужки - це показник опору, а ось смужка під №3 - це фактичний множник. Смуга, яка перебуває з право з самого краю, буде визначати реально допустиме відхилення в процентному еквіваленті.
- Резистор має п'ять маркувальних смуг. При цьому чотири з них будуть розташовуватися по ліву сторони від центру деталі і одну наносять з правого боку. Тепер потрібно врахувати, що три перші смужки - це рівень реального робочого опору елемента, під четвертої розуміється множник деталі, а ось смуга №5 - це показник допустимого відхилення від номінального показника в процентному співвідношенні.
- C шістьма маркувальними смугами. Чотири смуги по лівому краю і дві по правому. Як годиться перші три - це R, лінія №4 - множник, лінія №5 - відхилення в% від номінального показника. А ось кольорова смуга №6 - це позначення коефіцієнта опору t. Він істотно підвищує точність визначення R деталі.

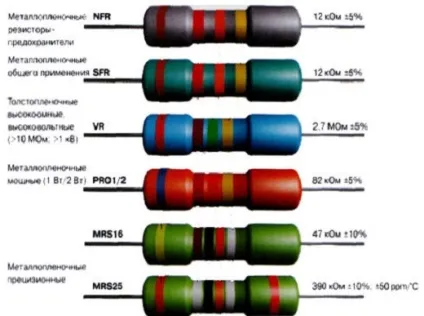

На малюнку представлена колірна маркування резисторів фірми «PHILIPS»
Увага! Температурний коефіцієнт визначає поведінку елемента в температурних умовах різного експлуатаційного виду.
Маркування по цифрам
Крім кольорового маркування вказують ще й цифрові показники. Так на резисторі наносять показник максимального напруження і постійного опору. Слід зазначити, що всі кольори мають відповідні їм цифрові позначення. Це істотно спрощує процес відбору необхідно елемента.

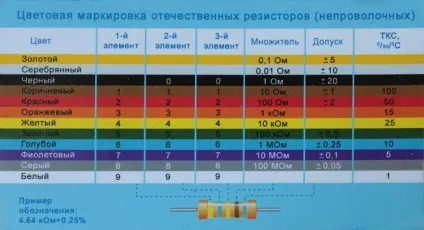

Маркування резисторів по цифрам в таблиці
Види маркування резисторів
На сьогоднішній день існують наступні варіації резисторной маркування кольором:
- smd - це нанесення на корпусі кольорові смуги. Такий резистор має найменший габаритний розмір;
На фото приклад маркування smd-резистора
У таблиці представлена маркування чіп резисторів

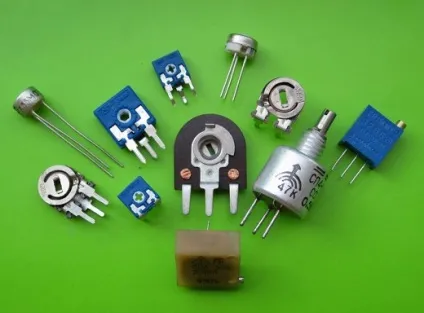

Підлаштування і змінні резистори на знімку
Всі маркувальні смуги наносяться відповідно до стандартів і загальноприйнятій ГОСТами.
Як визначити опір по кольоровим смужках?
Щоб визначити показник опору на корпусі електричної деталі, необхідно буде скористатися зображенням представленому нижче. На ньому відзначені всі можливі варіації нанесення маркувальних ліній.

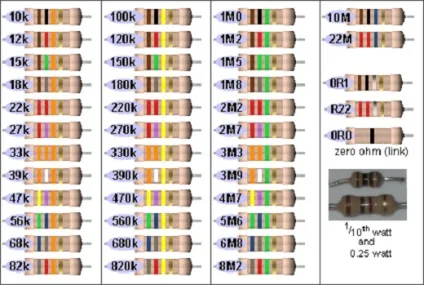

Таблиця опору резисторів
Кольорове маркування онлайн
Якщо необхідно буде виконати розрахунок можливої кольорового маркування на деталі, то не варто самостійно проводити математичні розрахунки. Спеціально для цього сьогодні є безліч інтернет-ресурсів, що надають своїм користувачам розрахункові калькулятори.
Найбільш популярними з них вважаються такі сайти:
Головне, що повинен пам'ятати початківець радіоаматор - це те, що підключати систему до джерела живлення необхідно тільки після перевірки правильного виконання всіх з'єднань
