Схема диктофона - схеми електронних пристроїв

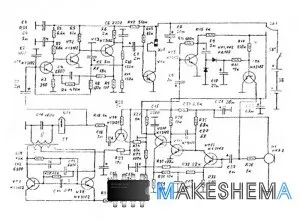

Принципова схема представлена на малюнку. На транзисторах VT1 - VT4 зібраний підсилювач відтворення. У режимі відтворення через перемикач SA1 напруга живлення надходить тільки на нього.
Підсилювач відтворення зберігає працездатність при зниженні напруги живлення до 2,1В. Перший каскад на транзисторі VT1 працює в режимі мікрострумів і забезпечує низький рівень шуму. Два наступних каскаду підсилюють сигнал до необхідної величини. Причому VT3 включений за схемою емітерного повторювача в ланцюг частотно-яка задає 00С R4R7C4.
Жорстка стабілізація параметрів підсилювача при зміні напруги живлення і температури досягнута за допомогою чотирьох ланцюгів ТОВ - R3, R4, R7, C4; R9 і R8, R10, R11, С5. Режим підсилювача так-же стабілізується каскадом на транзисторі VT2, перехід база-емітер, якого забезпечує постійну напругу на колекторі VT1.
Режим підсилювача по постійному струму визначається дільником R10R11, з якого через R8 подається напруга зсуву на базу VT1. Вихідна напруга надходить на підсилювач потужності на VT4.
Підсилювач записи зроблений на транзисторах VТ9-УТ12. Він має близьку схему з підсилювачем відтворення. Його АЧХ формується ланцюгом частотно-залежною OOC R31 R32 С19. Конденсатор С20 запобігає самозбудження і знижує посилення на частотах вище 7 кілогерц. Електронний ключ VT9 відключає магнітну головку від виходу підсилювача запису в режимі відтворення. В якості керуючого, для цього транзистора використовується падіння напруги на резисторі R27.
Генератор подмагничивания виконаний на транзисторах VТ7 і VT8 по двотактної схемою. Його основу складає симетричний мультивібратор. Він навантажений трансформатором Т1, вторинна обмотка якого утворює з конденсатором С11 коливальний контур налаштовані на частоту генерації - 50 кГц. Конденсатори C12, С13 і С14 виконують функції елементів зворотного зв'язку мультивибратора і одночасно є елементами контуру первинної обмотки трансформатора.
Вторинна обмотка включена в розрив проводу, що з'єднує висновок головки з загальним проводом. Таке включення вносить додаткову індуктивність при відтворенні, однак з огляду на те, що індуктивність обмотки трансформатора значно нижче індуктивності головки, з цим положенням можна миритися.
Для установки струму підмагнічування змінюють амплітуду високочастотного струму у вторинній обмотці Т1 змінюючи напруги живлення генератора підстроюванням R23.
Для забезпечення стабільності роботи записуючого каналу при змінах відстані до мікрофона або середнього рівня акустичних коливань використовується проста система АРУ3 на транзисторах VT5 і VT6. Напруга ЗЧ з виходу підсилювача запису через конденсатор С9 надходить на вхід попереднього підсилювача на транзисторі VT5.
З колектора цього транзистора змінної напруги через конденсатор надходить на діодний випрямляч на VD1 і VD2. На конденсаторі С10 виділяється постійна напруга, величина якого прямо пропорційна рівню надходить від мікрофона сигналу. Ця напруга надходить на каскад на VT6, який спільно з резистором R36 утворює керований дільник вхідного сигналу.
Опір колектор-емітер цього транзистора зменшується при збільшенні вхідного сигналу і збільшується при його зменшенні. Відповідно і змінюється рівень вхідного сигналу, в першому випадку він зменшується, а в другому збільшується. Для установки порога спрацьовування АРУ служать резистори в базовій ланцюга цього транзистора - R16 і R17, R17 створює необхідну напругу зміщення, а R16 - діапазон регулювання.
У диктофоні використовується електретний мікрофон з вбудованим попереднім підсилювачем.
Всі деталі диктофона, за винятком мікрофона і магнітної головки змонтовані на звільненій, від деталей плеєра друкованій платі. З неї Випаяв всі елементи, які входили до складу підсилювача відтворення (всього п'ять транзисторів і кілька навісних елементів, при цьому на кассетопріёмніке написано стерео).
