Шари в компасі
Шари в компасі, також, як і в AutoCAD, дозволяють розділяти елементи креслення по видимості, стилю і кольору ліній, можливості друку і т.д. Однак робота з шарами в компасі не викликає стільки труднощів і питань, як в AutoCAD і потрібно дуже рідко.
Шари в компасі
Зазвичай додаткові шари в компас 3d не потрібні і для створення креслення вистачає одного системного. Це істотний плюс, адже в системному шарі можна використовувати лінії всіх стилів і товщини, а також змінювати кольори ліній. Про те, як в компасі змінити колір лінії, я розповідав раніше.
Додаткові шари доцільно використовувати для того, щоб приховати окремі елементи креслення для більш наочної візуалізації або для скасування друку деяких елементів.
Створюємо новий шар, для цього переходимо в управління шарами. Кнопка управління знаходиться на третьому рівні верхньої панелі, як показано на зображенні нижче. У вікні з'явиться список вже створених шарів, який на даний момент складається тільки з системного шару, що має номер 0, чорний колір, активність, видимість і дозвіл до друку. Цей шар видалити неможливо, так як він створюється за замовчуванням.
Статус показує червоною галочкою, в якому саме шарі в даний момент працює користувач. Робочий шар перемикається одним натисканням на рядок з назвою шару в стовпці статусу.

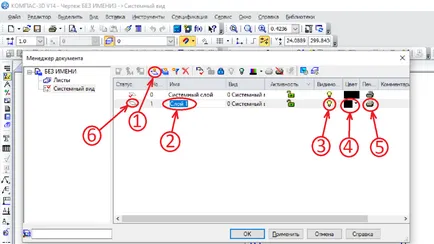

Для додавання нового шару натискаємо кнопку «Створити шар». Другим кроком пишемо назву. Третій крок - видимість. Значок видимості виглядає у вигляді лампочки, якщо лампочка світиться жовтим кольором - видимість включена, при відключеною видимості лампочка горить синім кольором. Задаємо колір шару і друк. Значок принтера відповідає за друк, щоб відключити друк - клацаємо по цьому значку і принтер стає перекресленим.
Завершальним кроком шар робиться робочим (при необхідності) за допомогою галочки в стовпці статусу.
Я зазвичай створюю новий шар з метою зробити його невидимим і забороненим для друку, в цей шар перекладаю елементи креслення, зробленого по 3d моделі, які мені не потрібні і на вигляді тільки зливаються з іншими лініями. Таким чином, можна спрощувати деякі громіздкі креслення з 3d моделей, не руйнуючи види.
Шар створений. Переносимо об'єкти. Компас не дозволяє додати об'єкт в новий шар за одну дію, доведеться спочатку вручну виділити кожну лінію об'єкта, щоб виділити кілька ліній разом, необхідно затиснути клавішу Ctrl і виділити лівою кнопкою миші необхідні лінії (відрізки). Наводимо курсор мишки на один з виділених відрізків, клацаємо правою кнопкою мишки і вибираємо «Змінити шар».
Знову бачимо вікно зі списком доступних шарів, з якого вибираємо потрібний шар і клацаємо по ньому двічі, спостерігаємо зміни на кресленні.
Таким способом можна перевести вже готові елементи креслення в новий шар, прекрасно підходить для створення креслення з 3d моделі. Створювати креслення вручну також можна в декількох шарах, при цьому можна спочатку створити креслення, а потім розділити його на шари, а можна і відразу креслити в різних шарах, головне на кожен призначати свій колір. Активувати шар, в якому будете креслити вручну, можна двома способами: 1) Через управління шарами і галочку в стовпці статусу в потрібному рядку 2) З верхньої панелі, як показано на фото нижче.
Натискання галочки управління шарами також дозволяє відкрити список, з якого вибираємо потрібний шар. При наведенні на той чи інший шар, компоненти креслення загоряються червоним кольором, компоненти інших верств кольором, який був заданий.
Лінія шару, в якому відбувається креслення, будуть відображатися синім кольором, поки шар не буде змінений. Якщо у шару виключена видимість, то при зміні, все лінії, накреслені в ньому, перестануть відображатися.
Ми розглянули, що таке шари в компас і як ними користуватися. Варто відзначити, що потрібні вони дуже і дуже рідко. Програма дозволяє створювати і групи шарів, створювати фільтри і т.д. але це потрібно ще рідше, ніж саме створення додаткового шару.
