Сендвіч димоходи тонкощі вибору і монтажу сендвіч труб
Сендвіч димоходи (двоконтурні) є оптимальним рішенням у тих випадках, коли необхідно розмістити димар відкрито, всередині або зовні будинку. Вони являють собою дві металеві труби різного діаметру, вкладені одна в іншу. У проміжку між ними розташовується шар негорючого утеплювача, який не дає нагріватися зовнішньої поверхні димоходу.
У димоходах в залежності від виду палива теплогенеруючого пристрою осідають і накопичуються хімічно активні речовини: соляна і сірчана кислота, сірка. Звичайний чорний метал дуже швидко окислюється і прогорає. Сендвіч труби виготовляються з матеріалів, стійких до кислот і не схильним до корозії:
Високолегована нержавіюча сталь - ідеальний матеріал для виготовлення вогнетривких і хімічно стійких димоходів. Якісна нержавіюча сталь розрахована на тривалий вплив температури в 850 ° С, короткочасне - до 1200 ° С. Для виготовлення двоконтурних труб використовують сталь товщиною 0,5-1 мм. Для внутрішнього контуру беруть лист товщиною не менше 0,7 мм. Зовнішня оболонка може бути виготовлена з більш тонкої сталі.

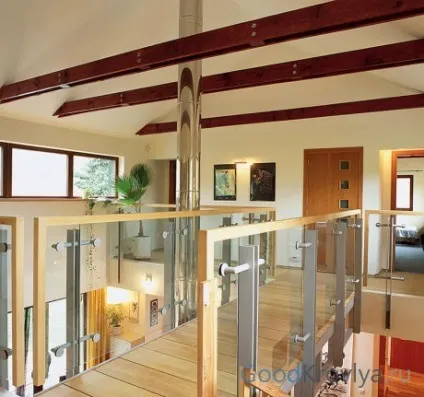

Сендвіч димоходи можуть встановлюватися як зовні, так і всередині будівель
Існують різні марки високолегованої сталі, не всі з них однаково добре підходять для виготовлення сендвіч-труб. Кращими властивостями володіє сталь марки AISI 321. Завдяки високому вмісту молібдену вона має високу термостійкість і максимальну кислотостійкість. Щодо непоганими властивостями володіють марки AISI 304 і AISI 316. Популярна марка AISI 409 менше термо- і кислотостійкість. Найгірше чинить опір впливу кислот AISI 430. Максимально можливий короткочасний нагрів для AISI 430 - 900 ° С, що на триста градусів менше, ніж у марки AISI 321.

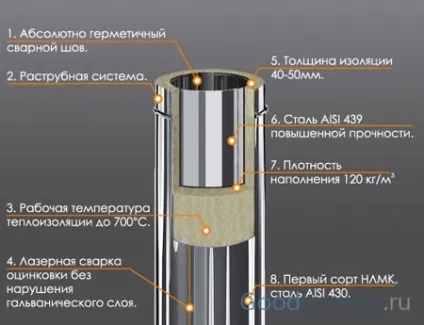

Приклад конструкції сендвіч димоходу
На жаль, на частку виробів з металу марки AISI 430 сьогодні припадає левова частка ринку сендвіч димарів. Велика частина труб китайського виробництва і частина вітчизняних виготовляється саме з цієї недорогий марки. Димохід з якісного металу марки AISI 321 товщиною 0,8-1 мм може прослужити сотню років і більше. У той же час дешева труба, та ще з тонкого металу, в умовах впливу кислот і високих температур може і через 10-15 років прогоріти.

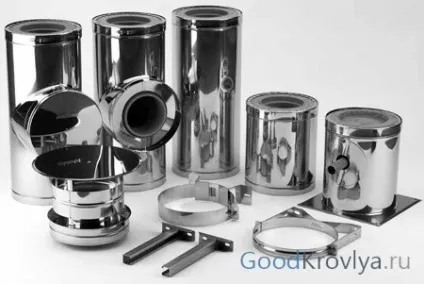

Елементи сендвіч труби з полірованої нержавіючої сталі
Нержавіючий лист може бути матовим або полірованим. Полірований метал подібний до дзеркала і виглядає дуже привабливо. Згодом блиск не тьмяніє. Такі труби, як правило, залишають відкритими в інтер'єрі: вони служать його прикрасою. Однак полірування легко подряпати при необережному поводженні, робити монтаж елементів димоходу слід обережно, а захисну плівку не знімати до закінчення оздоблювальних робіт в будинку.
Трохи менш термостійкий варіант - емальовані труби з чорного металу. Емаль розрахована на експлуатацію при температурі до 500 ° С і короткочасний прогрів до 750 ° С, не боїться кислот. Цього достатньо для опалювальних котлів і нагрівальних колонок. Емальовані труби підходять також для печей і камінів, що експлуатуються в нормальному режимі.
Емальовані труби мають привабливий вигляд. Основний колір чорний, але виробники пропонують і кольорові варіанти
З метою економії виробляють також комбіновані сендвіч труби. Внутрішня труба виготовляється з більш дорогої нержавіючої сталі, зовнішня - з емальованого або оцинкованого металу.
В якості внутрішнього утеплювача використовується базальтова або керамічна вата. Перша не змінює своїх властивостей при нагріванні до 600 ° С, друга - 1000 ° С.
- Сендвіч труба для димоходу, виготовлена з якісної сталі, термостійка, кислотостойкий, довговічна.
- Гладка внутрішня поверхня сприяє гарній тязі, сажа осідає в значно меншій кількості, ніж усередині цегляної труби.
- Двоконтурні труби компактні, проходи через перекриття і дах не уявляють складності.
Сендвіч проходить через перекриття і дах. Розташований між конструкціями і трубою утеплювач закривають металевими фартухами

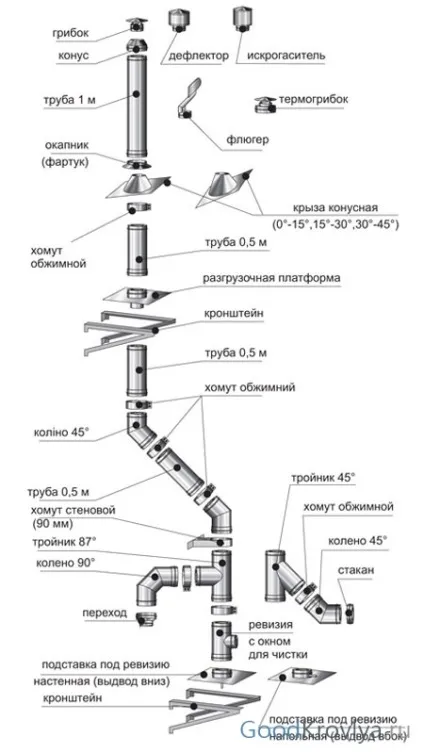

Принципова схема монтажу. Сендвіч труба може бути розташована в будь-якому місці будинку
Поворотна секція. Добре видно конструкція сендвіча
Як правило, сендвіч труби мають круглий перетин. Внутрішні діаметри можуть бути різними. Для опалювальних котлів потужністю до 40 Квт - це 130-200 мм, для печей і камінів - 200-280 мм. Товщина утеплювача варіюється від 30 до 80 мм, в окремих випадках і більше. Чим він толще, тим нижче температура зовнішньої труби. Для монтажу димаря зовні будівлі слід застосовувати добре утеплену трубу.
Номенклатура елементів сендвіч труб дозволяє вирішувати будь-які завдання при монтажі. Це прямі ділянки різного діаметру (довжини 0,25; 0,5 і 1 м), повороти, стартові і кінцеві елементи, ковпаки, деталі кріплення, проходів через дах і перекриття.
Сучасні системи сталевих димарів включають в себе всі можливі елементи. Якщо їх виявляється недостатньо, можна виготовити вироби за індивідуальними розмірами
Необхідна умова для успішної роботи печі, котла, каміна - наявність постійної стійкої тяги. Для її забезпечення необхідно дотримати ряд умов:
- Висота димоходу повинна бути 5 метрів і більше.
- Потрібно витримати регламентовану висоту оголовка труби над коником даху, її величина залежить від відстані між віссю труби і коником, але не менше 0,5 м над поверхнею даху.
- Бажано, щоб димохід був прямим і вертикальним. Допускаються похилі ділянки під 45 ° С. Опалювальний прилад може приєднуватися майже горизонтальним (ухил 2 °) ділянкою довжиною до одного метра. Горизонтальний ділянку може бути збільшений до 2 метрів при підвищенні висоти димоходу понад мінімальні 5 метрів. Загальна довжина таких ділянок в горизонтальній проекції не повинні перевищувати: для печей і камінів - 2 метрів; котлів - 3 метрів. Краще їх мінімізувати. Всього поворотів не повинно бути більше трьох.

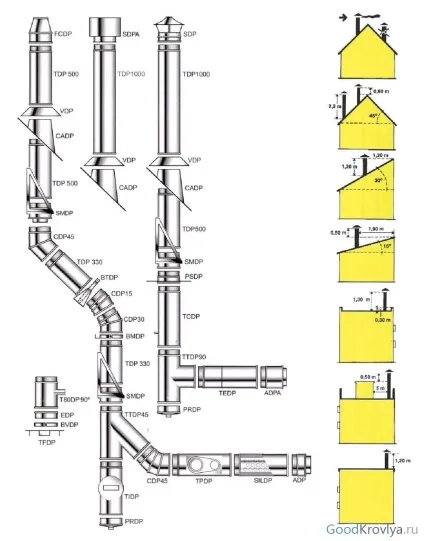

Нижче зазначених відміток димоходи виводити не можна. Вище - можна
Установка сендвіч димоходу повинна проводитися в суворій відповідності з інструкцією, з дотриманням протипожежних заходів і техніки безпеки. Працювати потрібно в рукавичках: метал досить гострий, при необережному поводженні з трубами можна порізатися.
Як правило, на патрубок опалювального агрегату (піч, камін, котел) або його шибера встановлюється перехідник, який представляє собою неутеплені одинарну сталеву трубу. Він може бути зовсім коротким або збільшеним, якщо необхідно підвищити тепловіддачу і зменшити нагрів димоходу.
Рекомендована схема проходу димоходу через згорає перекриття
При необхідності високий перехідник захищають кожухом або екраном, щоб уникнути опіків від дотику. Встановлюється цей елемент «по диму», тобто він ставиться зовні на патрубка обігрівача, дим при виході не проникає назовні. Стик герметизують термостійким герметиком, розрахованим на температуру 1000 ° С.
Нижня секція димоходу виконується з одинарної труби, що підвищує тепловіддачу печі. Відстань від одинарної труби до дерев'яних стін має бути не менше півметра.
Наступний елемент - стартовий. Це двоконтурна труба, герметична закрита в нижньому торці. Нижня частина внутрішньої труби стартового елемента вставляється «по диму». Верхня виконана таким чином, щоб наступні труби монтувалися «по конденсату», щоб запобігати потраплянню конденсату в утеплювач. Стартовий елемент також герметизують.
Перший елемент (перехідник) і стартова труба монтуються «по диму» (зліва), всі інші - «по конденсату» (праворуч)
Далі монтаж труб проводиться знизу вгору. Всі елементи до самого верху встановлюють «по конденсату». Внутрішня труба верхнього елементу вставляється всередину нижнього, конденсат стікає, не проникаючи в конструкцію сендвіча. Використовувати герметик не обов'язково, але бажано. Через кожні два метри по висоті труба повинна бути схоплена хомутом і закріплена до стіни або перекриття, розташовувати їх краще на місці стику труб.
Проходи через перекриття, покрівлі та стіни (при зовнішньому розміщенні труби) здійснюють за допомогою фланців і герметизуючих накладок. Усередині проходу конструкції, що згорають відокремлюють від димоходу шаром базальтової вати товщиною 150 мм.

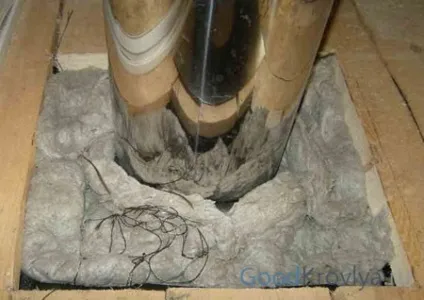

Проміжок між трубою і дерев'яними конструкціями заповнюємо базальтової ватою. Зверху можна поставити фартух з такої ж нержавійки або іншого негорючого матеріалу
Завершує конструкцію оголовок на даху. За нормами він повинен бути відкритим і мати вигляд конуса. На практиці, щоб опади не потрапляли в трубу, встановлюють парасолю або дефлектор, що не перешкоджають виходу диму.
Який димар вибрати? Відповідь залежить від того, який опалювальний прилад планується підключати. Наприклад, продукти згоряння рідкопаливних котлів містять найбільшу кількість агресивних складових, але температура газів, що відходять відносно мала. Найкраще підійдуть труби, покриті емаллю або сендвіч з внутрішньої трубою з кислотостійкої високолегованої сталі.

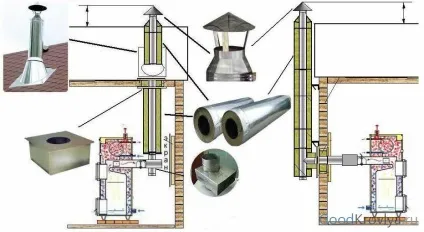

Загальна схема димоходу. Зліва - в будинку, праворуч - при винесенні на вулицю. При розташуванні на вулиці прочищення в нижній частині труби обов'язкове, в будинку - бажана
Для постійно використовуваних печей і камінів варто використовувати димар з нержавіючої сталі максимальної термостійкості. А камін на дачі, який не є основним опалювальним приладом і експлуатується тільки в міжсезоння і у свята, можна підключити і до бюджетного димоходу з відносно недорогий нержавійки.
Чи можна змонтувати сендвіч трубу самостійно? Можна, можливо. Однак, слід врахувати, що помилки при монтажі неприпустимі. Якщо немає повної впевненості в тому, що вдасться гарантувати міцне кріплення, герметичність і пожежну безпеку димоходу, варто все ж доручити цю роботу досвідченим, перевіреним майстрам.
