Саморобний супорт для токарного верстата своїми руками

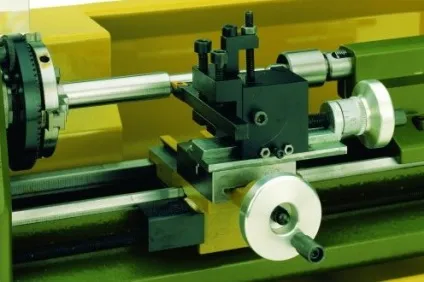

У роботах по металу, для виготовлення деталей циліндричної (конічної) форми, використовується токарний верстат. Існує безліч моделей цього виробничого пристрої, і всім їм властива практично однакова компоновка з схожих вузлів і деталей. Одним з таких є супорт верстата.

Саморобний токарний верстат

Для кращого розуміння функцій, який виконує супорт токарного верстата, можна розглянути його роботу на прикладі поширеної моделі 16К20. Ознайомившись з цією інформацією, можливо у деяких домашніх майстрів з'явиться ідея створити своїми руками саморобний токарний верстат для проведення робіт по металу.

1 Що таке супорт верстата?

Це досить складний вузол токарного верстата по металу. незважаючи на уявну простоту. Від того, наскільки правильно він виготовлений, встановлений, відрегульований - залежить якість майбутньої деталі, і кількість часу, який було витрачено на її виготовлення.
до меню ↑

1.1 Принцип роботи

Розміщений на верстаті 16К20 супорт може пересуватися в наступних напрямках:

• поперечному - перпендикулярно осі обертається заготовки для поглиблення в неї;
• поздовжньому - ріжучий інструмент пересувається уздовж поверхні заготовки для зняття зайвого шару матеріалу або протачіванія різьблення;
• похилому - для розширення доступу до поверхні оброблюваної деталі під потрібним кутом.

1.2 Пристрій супорта

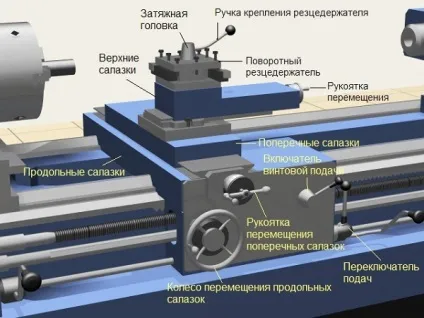

Супорт для верстата 16К20 розташований на нижніх санчатах, які пересуваються по напрямних, закріпленим на станині, і таким чином відбувається поздовжнє переміщення. Рух задається обертанням гвинта, який перетворює обертальний зусилля в поступальний рух.

Супорт токарного верстата призначений для закріплення і переміщення ріжучого інструменту

На нижніх санчатах, супорт пересувається і поперечно, але по окремих напрямних (поперечним санчатах), розташованим перпендикулярно осі обертання деталі.

До поперечних санчатах, спеціальною гайкою, кріпиться поворотна плита, на якій є направляючі для пересування верхніх санчат. Задавати рух верхнім санчатах можна за допомогою поворотного гвинта.

Поворот верхніх санчат в горизонтальній площині відбувається одночасно з плитою. Таким чином, відбувається установка ріжучого інструменту, під заданим кутом до обертової деталі.

Верстат оснащений різцевої головкою (резцедержателем), який закріплений на верхніх санчатах спеціальними болтами і окремої рукояткою. Рух супорта відбувається по ходовому гвинту, який розташований під ходовим валом. Така подача здійснюється вручну.

1.3 Регулювання супорта

В процесі роботи на верстаті верстата 16К20 відбувається природний знос, розхитування, ослаблення кріплень супорта. Це природний процес і його наслідки необхідно постійно контролювати шляхом регулярних підстроювань і регулювань.

Основні вузли токарного верстата

На супорті верстата 16К20 проводяться наступні регулювання:

1.4 Регулювання зазорів

Під час поперечного та поздовжнього руху супорта верстата 16К20 по санчатах, відбувається знос гвинта і робочої їх поверхні внаслідок постійного тертя.

Наявність такого вільного простору призводить до нерівномірного переміщення супорта, заїдання, коливання при виникаючих бічних навантаженнях. Видаляється зайвий зазор за допомогою клинів, за допомогою яких каретка притискається до напрямних.
до меню ↑

1.5 Регулювання люфту

Люфт з'являється в гвинтовий передачі. Позбутися його можна без розбирання за допомогою закріплює гвинта, який знаходиться на цьому пристрої переміщення супорта.
до меню ↑

1.6 Регулювання сальників

При тривалій роботі по металу на верстаті 16К20 відбувається знос і засмічення сальників, які знаходяться на торцях виступу каретки. Візуально це визначається при появі брудних смуг під час поздовжнього переміщення супорта.

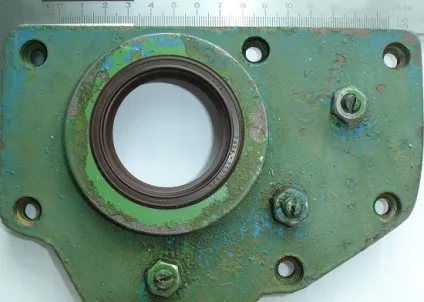

Передня кришка Токань верстата з сальником

Для того, щоб усунути таке явище без розбирання вузла, необхідно промити повстяну набивку і просочити її машинним маслом. При повної непридатності зношених сальників слід замінити їх новими.
до меню ↑

1.7 Ремонт супорта

Це пристрій токарного верстата з часом зношується при постійних значних навантаженнях в роботі по металу.

Наявність значної зносу легко визначається за станом поверхні напрямних санчат. На них можуть з'явитися невеликі западини, що буде перешкоджати вільному переміщенню супорта в заданому напрямку.

При своєчасному регулярному догляді такий ремонт може і не знадобитися, але в разі появи подібного роду дефекту слід зайнятися ремонтом, а при сильному зносі - заміною.

Супорт 16К20 досить часто вимагає ремонту каретки, який полягає у відновленні нижніх направляючих, які взаємодіють з направляючими станини. Особливої ​​уваги потребує підтримання стабільної перпендикулярності розташування каретки.

При ремонті супорта необхідно проводити перевірку за обома площинах за допомогою будівельного рівня.
до меню ↑

2 Саморобний токарний верстат

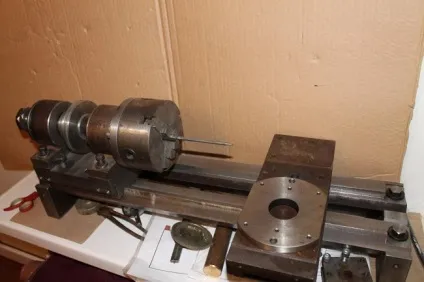

Токарне пристрій, за допомогою якого виконуються роботи по металу, може бути дуже простим. Зібрати саморобний верстат своїми руками можна практично з підручних засобів, які беруться з тих, хто прийшов в непридатність механізмів.

Саморобний токарний верстат

Почати слід з металевої рами звареної з швелера, яка буде станиною. З лівого краю на ній закріплюється передня нерухома бабка, а праворуч - встановлюється опора. Саморобний верстат, зроблений своїми руками, передбачає наявність вже готового шпинделя з патроном або планшайбою.

Шпиндель отримує обертальний момент від електродвигуна через клиноременную передачу.

При роботі верстата по металу, різець утримати своїми руками неможливо (на відміну роботи з деревом), тому буде потрібно супорт, який буде пересуватися поздовжньо. На ньому встановлюється резцедержатель з можливістю його перемежения поперечно напрямку руху самого супорта.

Здається переміщення супорта і резцедержателя на задану величину за допомогою гвинта з маховиком, на якому є кільце з метричними поділами. Маховик приводиться в рух вручну.

2.2 Матеріали та збирання

Для того щоб зібрати токарне пристрій своїми руками будуть потрібні:

• циліндр гідравлічний;
• вал від амортизатора;
• куточок, швелер, балка з металу;
• електродвигун;
• два шківа;
• ремінна передача.

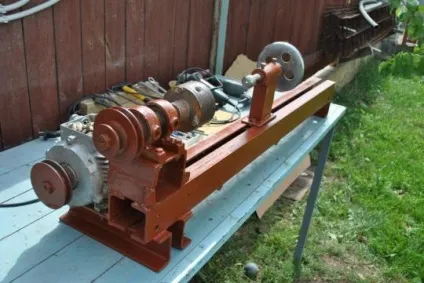

Саморобний токарний верстат на швелері

Саморобний токарний верстат своїми руками збирається таким чином:

1. З двох швелерів і двох металевих балок збирається рамна конструкція. При роботі в майбутньому з деталями, що мають довжину більше 50 мм, слід використовувати матеріали товщиною не менше 3 мм для куточка і 30 мм для стрижнів.
2. Поздовжні вали закріплюються на двох швелерах напрямними з пелюстками, кожен з яких має болтове з'єднання або приварений зварюванням.
3. Для виготовлення передньої бабки використовується гідравлічний циліндр, товщина стінки у якого повинна бути не менше 6 мм. У ньому запресовуються два підшипника 203.
4. Через підшипники, внутрішній діаметр яких дорівнює 17 мм, прокладається вал.
5. Гідравлічний циліндр заповнюється змазує рідиною.
6. Під шкивом встановлюється гайка з великим діаметром, для запобігання видавлювання підшипників.
7. Готовий шків береться з відслужив пральної машини.
8. Супорт виготовляється з пластини з привареними до неї циліндричними напрямними.
9. Патрон можна виготовити з відрізка труби, відповідного діаметру, з навареними на ньому гайками і пророблену отворами для 4-х болтів.
10. Приводом може служити електродвигун тієї ж пральної машини (потужність 180 Вт), з'єднаний з передньою бабкою ремінною передачею.
