Саморобний рейсмусовий верстат з електрорубанка
Для обробки дерев'яних виробів може використовувати спеціальний рейсмус з електрорубанка виготовлений самостійно і призначений для чистової обробки деревних заготовок. Для виготовлення рейсмуса своїми руками можна використовувати електрорубанок, який застосовувався для робіт досить тривалий час, але зберіг всі свої експлуатаційні характеристики.

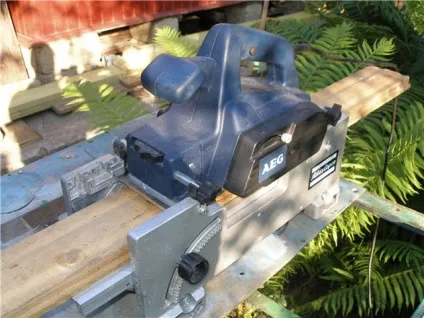

Рейсмус з електрорубанка
Конструкція рейсмусового верстата
У склад рейсмусового верстату входить:
- робочий горизонтальний стіл для обробки дерев'яних виробів;
- робочий обробляє вал;
- притискні валики для подачі заготовки в зону обробки;
- система регулювання висоти столу;
- запобіжний пристрій, що перешкоджає поверненню заготовки.

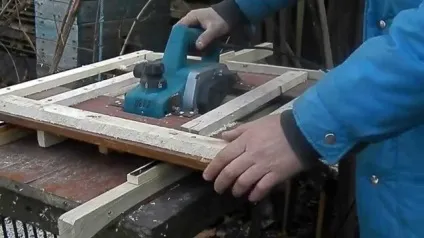

Рейсмусовий верстат з електричного рубанка
Рейсмусові верстати виробляються на промислових підприємствах і використовуються на виробництві, де потрібна чистова обробка поверхні дерев'яних заготовок.
Застосування рейсмуса значно скорочує час обробки заготовок, але при досить високої продажної ціни верстата і виконанні разових операцій краще зробити агрегат самостійно своїми руками. Використовуючи електрорубанок, який експлуатувався досить довгий час можна виготовити рейсмусовий верстат, на якому можна проводити обробку різних виробів з досить високою якістю і точністю.
Для того щоб виготовити рейсмус з електрорубанка своїми руками необхідні агрегати і комплектуючі:
Принцип роботи верстата полягає в здійсненні операції обробки дерев'яної заготовки, зафіксованої за допомогою затискачів і подається в зону робочого вала рубанка.
виготовлення верстата
Для виготовлення рейсмусового верстата здійснюється кілька операцій в ході, яких виконуються роботи:
- Виготовляється підставу для робочого столу з фанери (10-15 мм), розміром 400х500 мм.
- Проводиться фіксація підставок для платформи з електрорубанком. Для виготовлення підставок використовується фанера. Збірка конструкції проводиться за допомогою шурупів з фіксацією до основи з подальшою установкою електрорубанка.
- Вирізається платформа для монтажу електрорубанка. На платформі кріпиться рубанок, з урахуванням спеціального отвору вирізаного точно по центру, що збігається з розміром рубанка. Для кріплення використовуються спеціальні планки, які фіксуються за допомогою шурупів.
- Монтуються різьбові гвинти з шестернями на платформу. Для підйому і опускання платформи встановлюється спеціальний механізм. По кутах основи монтуються 4 гвинта.
- Платформа монтується на готові підставки і спільно з електрорубанком кріпиться за допомогою шурупів. Прокладається електропроводка для електроживлення рубанка, з урахуванням можливості запобігання пошкодження проводки при обробці заготовок.
- Проводиться монтаж ручки управління платформою з електрорубанком.
- Встановлюється планка зі шкалою і спеціальний покажчик. Вимірювальна планка необхідна для точного вимірювання заготовок і дотримання заданих розмірів.
Після закінчення складання рейсмусового верстата проводиться перевірка і налаштування. Електрорубанок після проведення робіт повинен в обов'язковому порядку проходити чистку і змазку робочих деталей.
Схема стругання Креслення роботи рейсмуса на основі рубанка
Особливості виготовлення рейсмуса
Спочатку перед виготовленням рейсмуса виготовляється креслення верстата із зазначенням точних розмірів всіх деталей.
Точно встановлюються габарити елементів конструкції верстата, які необхідно зробити, дотримуючись:
- ширину напрямних;
- довжину направляючих;
- довжину шпильки,
визначають розміри оброблюваних заготовок.
Виробляється розмітка установки шпильки, яка повинна, знаходиться між двома ручками точно посередині, що забезпечує зручність роботи на верстаті. Для зміщення шпильки в верхній частині кришки корпусу монтується підшипник, а до пластини приварюється гайка для регулювання висоти обробки заготовки.
Необхідно також враховувати, що довжина напрямних виготовляються з брусків повинна бути більше підстави. За рахунок цього забезпечується паралельне надходження заготовки при обробці щодо ножів електрорубанка.
