Саморобний інструмент для нанесення насічки (чекерінг) - популярне зброю

Досить часто зустрічаю в інеті питання стосуються саме цього процесу, а саме як зняти-поправити насічку на своєму улюбленому і трохи пошарпаному рушницю. Для цього є спеціалізований інструмент, на не кожному доступно виписати його з за бугра, та й не завжди це доцільно, тим більше коли потрібно підправити тільки одну рушницю. Ось і спробую тут описати як можна зробити щось на кшталт цього інструменту "на коліні" .І как не странно він досить непогано працює
І так почнемо, беремо будь-яку вже не придатну в роботі викрутку, що не придатну щоб не шкода було зіпсувати робочий інструмент. Я взяв стару радянську вже багато років експлуатований, на мій погляд сталь яка використовувалася для їх виготовлення більш підійде нам, ніж та що йде на сучасних китайських. Хоча може і помиляюся, з Китайоза ніколи не робив можете спробувати може і вийде.

Трохи згинаємо її кінець, якщо не виходить відразу зігнути так як показано на фотке, не впадайте у відчай, просто розігрійте її на вогні до красна і зігніть, все вийде. Я просто розігрів над газовою плитою. Кут загину визначте для себе самі, я роблю так як мені зручніше і звичніше працювати, по ідеї потрібно зігнути ще разок трохи вище, щоб тримаючи при роботі інструмент в руці він був перпендикулярний робочої поверхні, але мені так не звично, набагато зручніше тримати під кутом .

Ножівкою зрізаємо все непотрібне. Беремо напилок і намагаючись не завалити кути, рівно знімаємо метал з майбутньою робочої частини нашого інструменту, все потрібно зробити абсолютно рівно, на схемі але нижче картинка N2 показано в перерізі, сподіваюся зрозуміло. Має вийти як на фотке.

Далі затиснувши майбутній інструмент в лещата робимо пропили, можна ножівкою, я робив бор-фрезою, намагаємося зробити якомога симетрично, щоб патом було легше все заточити.

Беремо надфіль з трикутним перетином, і не поспішаючи ні в якому випадки не завалюючи, знімаємо метал з середини (картинка N3) на глибину яку вважаєте за прийнятною для себе, я зняв приблизно 3мм.Стараемся зробити цю операцію якомога акуратніше. Далі робимо бакові пропили тим же надфілем (нижній ряд на схемі картинка N3) .Тут можемо особливо і не морочитися з витримкою кута, головне щоб верхівки "пірамідок" сходилися, але і естетику ніхто не відміняв, бакові пропили виконують функцію міні-пили. Набагато важливіше зробити без завалів і рівно пропив по середині, від цього залежить в майбутньому зовнішній вигляд вашої насічки.

Далі під кутом (

Хороша ідея!
Ось ще саморобки

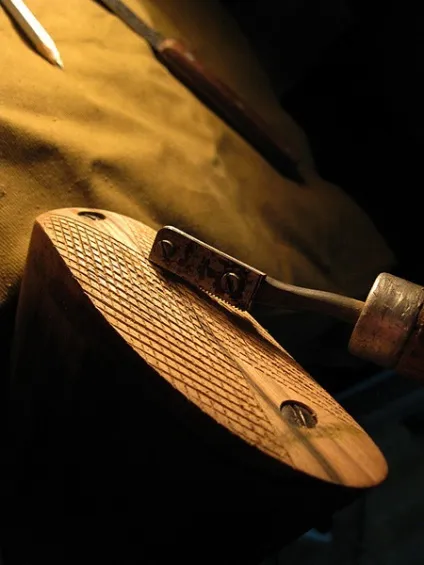

Чорномор писал (а): Ось ще саморобки

це затиснуті шматочки полотна від ножівки))),
але там доводиться давати цим половинкам невеликий скіс, щоб виходили ромбики, а не просто паралельні пропили))

це затиснуті шматочки палотна від нажовкі))),

робив по першій схемі з. протирання він нагана!
результат "експерименту" перевершив очікування - ріже нічого так - недавно зафігачіть свояка дерево на їжака сороктретьего, в тому числі насічку з нуля (тобто не "оновлював", а різав абсолютно нову).
прикольна вийшла "ручка" - велике кільце протирання дуже добре і щільно лежить в руці, і різак не «веде» при роботі.
якщо цікаво - будуть фоти.

Саморобний інструмент однозначно краще. за умови хорошого матеріалу і рук.

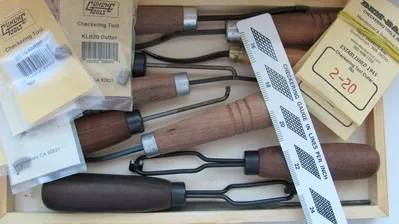

А для аматорства підійде і покупної - наявність різних насадок розширює сферу застосування.

vitprot писал (а): будуть фоти.

закинь подивимося, чим більше фоток тим цікавіше))

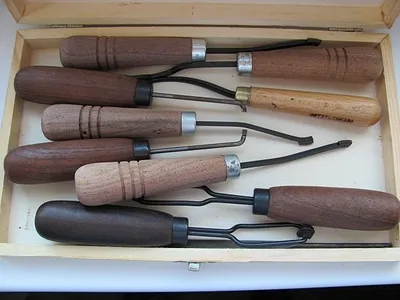

Ось фотки вже готового інструменту, того виготовлення якого описано в першому пості. Плюс так само і фотки "однорядного", робився він так само як і "дворядний", теж з радянської викрутки, я його використовую що б підправляти там де з великим важче пролізти.
