Всім привіт! Зробив собі фонову підсвічування на телевізор, щоб у темряві очам легше було.

Підсвічування працює від USB роз'єму телевізора, включається / вимикається разом з телевізором і яскравість можна регулювати.

Для виготовлення знадобляться:
- Світлодіодна стрічка білого світіння 12-24 вольта (колірний тон за смаком);
- Підвищує напругу модуль MT3608 (варто 29р в Китаї);
- USB "вилка";
- трохи проводів;
- паяльні приналежності;
- вольтметр;
- амперметр;
- всяка дрібнота.

процес виготовлення

Для початку вимірюємо розмір телевізора і "прикидаємо" як можна розмістити стрічку, відрізаємо необхідну кількість.

Утворені 4 шматки стрічки споює гнучкими проводами. Обов'язково дотримуємося полярність.

Підключатися підсвічування буде від USB роз'єму телевізора, але там тільки 5V і цього нам недостатньо. Для роботи LED стрічки зазвичай потрібно 12 або 24V. Тому використовуємо підвищує напругу модуль MT3608, він підвищить напругу з 5 до 12V. До входу модуля (VIn) припаюємо дроти від USB "вилки".

Далі підключивши USB до гнізда, який не шкода спалити (на випадок якщо щось піде не так) обертанням підлаштування резистора виставляємо необхідне стрічці напруга.

Приспівувати стрічку до виходу модуля.

В принципі вже має працювати =)
Для можливості регулювання яскравості, до змінного резистору регулюючого напруга я приклеїв "вертлюжок" з шматочком сірники ( "бомж варіант"), завдяки цьому резистор можна провернути вперед назад тільки на підлогу обороту. Крайні положення будуть відповідати мінімальної і максимальної яскравості, ви підбираєте їх самі. (Жовта штука на платі це танталовий конденсатор він зменшує пульсації напруги на виході і він непотрібний, пульсації отже мінімальні).

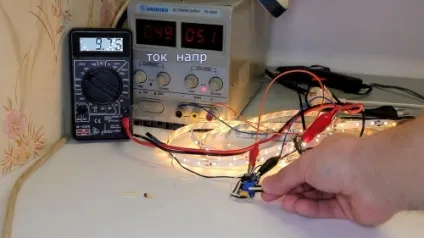

Після того як все зібрано потрібно обов'язково перевірити споживаний схемою струм при максимальній яскравості, для цього можна використовувати USB вольтамперметр або як в моєму випадку лабораторний блок живлення. Напруга на стрічці не повинно бути вище номінального.

Струм не повинен перевищувати максимально допустимий для роз'єму.

Після всіх перевірок розклеюємо стрічку і приклеюємо модуль на липку стрічку.

Все готово! насолоджуємося

- Необов'язково робити саме так як у мене і я не винайшов колесо.

- Можна зробити все акуратніше і красивіше

- Підсвічування не перегрівається і не моргає частота перетворення близько 1.2 MHz

- За зламаний телевізор і виробничі травми я не відповідаю, будьте завбачливі і обережні.

- Можна купити LED стрічку на 5V і відмовитися від що підвищує напругу модуля.

- Можна використовувати RGB стрічку + модуль дистанційного керування, якщо вам хочеться щоб був пульт і спецефекти, але це швидко набридне.

- Якщо потужності USB роз'єму не вистачає, то потрібно підключити замість стрічки 5 вольтовое реле і вже через нього вмикати / вимикати разом з телевізором не тільки підсвічування, але і будь-яку іншу техніку, включену в розетку, наприклад акустику.
