Саморобна буржуйка на відпрацюванні своїми руками для гаража схема, креслення, установка буржуйки на
Для більшості людей гараж - це будова, де не тільки міститься, але і обслуговується автомобіль. Відповідно, в зимову пору року для проведення будь-яких робіт його необхідно періодично опалювати. І тут один з найбільш підходящих варіантів - буржуйка на відпрацюванні, зроблена своїми руками з найменшими витратами. У даній статті якраз і висвітлюються питання виготовлення різного роду грубок на відпрацьованому маслі, які можна встановити в неопалювальний гараж.
Конструктивна схема буржуйки на відпрацьованому маслі
На даний момент можна виділити 2 види саморобних печей для спалювання відпрацювання, якими активно користується більша частина власників гаражів:
- проста буржуйка із вторинною камерою допалювання;
- піч - крапельниця.
Примітка. Існують також і саморобні універсальні печі, що можуть поперемінно працювати на дровах і відпрацьованому маслі. Але вони мають ряд суттєвих недоліків і недоробок, через що ми не можемо рекомендувати виготовляти такі в домашніх умовах.

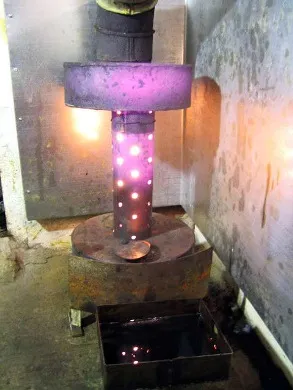

Проста буржуйка на відпрацьованому маслі, зображена на фото, має найпоширенішу конструкцію і зустрічається мало не в кожному гаражі. Причина такої популярності - простота у виготовленні і експлуатації обігрівача. Працює вона просто: паливо в нижньому бачку після розпалу й нагрівання виділяє масляні пари, що згоряють в первинній камері. Повітря для горіння надходить через заслінку, встановлену на отворі для затоки відпрацювання.

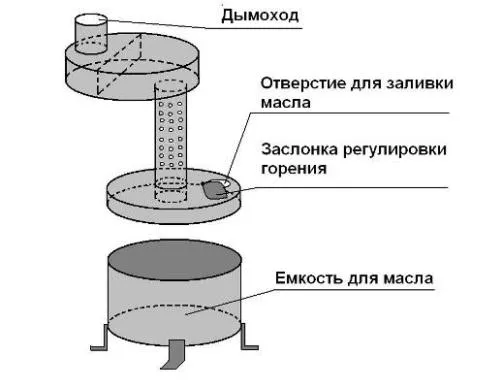

Через отвори в трубі - допалювачів в піч подається вторинне повітря, за рахунок чого у верхній камері згоряють виділяються піролізні гази. Там же відбувається обмін теплом між металевими стінками камери і продуктами горіння, після чого останні залишають буржуйку через димохід. Конструктивна схема печі показана на малюнку:
Подібні опалювачі хоч і вельми прості, але мають кілька неприємних мінусів:
- практика показує, що в холодні дні такої буржуйки не вистачає на опалення всього гаража. Прогрівається лише той кут, де вона встановлена і простір навколо димохідної труби;
- агрегат пожежонебезпечний, у чому переконався безліч автомобілістів. Варто тільки у відпрацюванні виявитися дещиці води (що часто буває), як піч починає стріляти бризками палаючого масла;
- під час розпалу й перших хвилин горіння буржуйка виділяє в приміщення їдкий дим.
Тому, кого не зупиняють такі дрібниці, підкажемо, як зварити дану піч для опалення гаража. Знадобиться листовий метал товщиною 4 і 6 мм, а також труба діаметром 100 мм і товщиною стінки 4-5 мм. У трубі просверліваются отвори, а з металу вирізаються заготовки, як це зображено на складальному кресленні буржуйки:
Виготовлення крапельної печі
Це більш прогресивна версія обігрівача на відпрацьованому маслі, а головне, - більш безпечна. До того ж в ньому оптимізований процес спалювання палива, звідси і підвищена ефективність. Правда, виготовити своїми руками крапельну буржуйку для спалювання відпрацювання набагато складніше, тут потрібно більше матеріалів і пристосувань. Зокрема, потрібно пристосувати відповідну ємність під окремий маслобак і встановити туди насос для подачі палива.
Примітка. Є варіант установки паливного бака вище рівня печі з тим, щоб масло надходило по трубці самопливом.

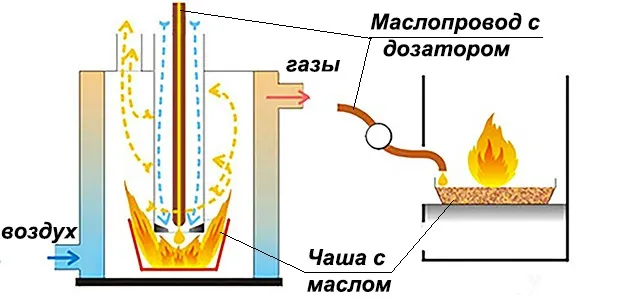

Саморобна буржуйка крапельного типу діє таким чином. На дні вертикального корпусу круглої форми (часто робиться з газового балона) розташована чаша, де і відбувається процес горіння. До чаші підведена трубка, з якої капає відпрацьоване масло.

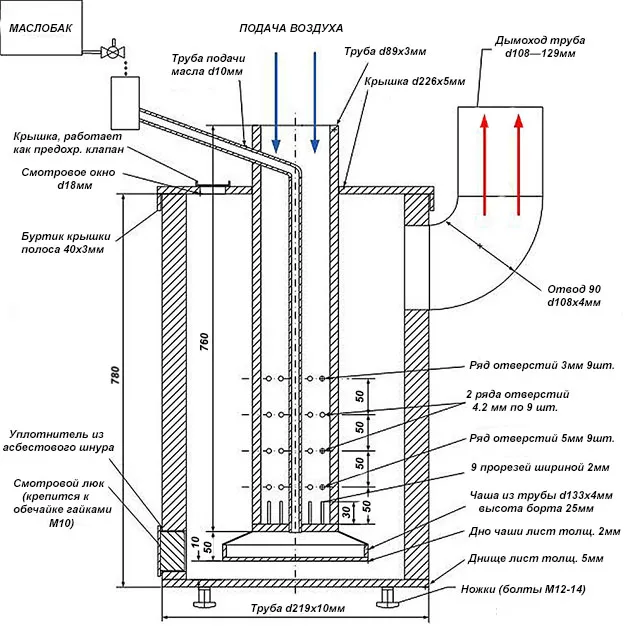

Зверху всередину топливника входить труба з безліччю отворів або прорізів, призначених для подачі вторинного повітря і піролізного дожигания парів. Звідси і назва цього елемента - дожигатель. Як зробити подібну буржуйку на відпрацюванні для гаража, детально показано на кресленні:
В конструкції печі, зображеної на кресленні, передбачена подача пального за принципом самопливу, а повітря всередину топливника надходить природним чином, за рахунок тяги в димоході. Під таку роботу розраховане також кількість і діаметр отворів. Важливо, що трубка подачі палива проходить всередині дожигатель, що дозволяє заздалегідь підігріти відпрацювання перед згорянням.
Важливо. У верхній частині обігрівача робиться невеликий отвір з кришкою. Воно грає роль оглядового віконця і вибухового клапана безпеки, в разі сильного бавовни всередині пічки ця кришка просто відлетить убік, а корпус не розірве.

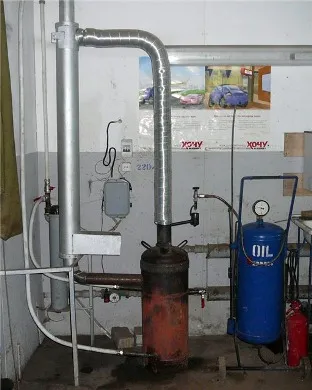

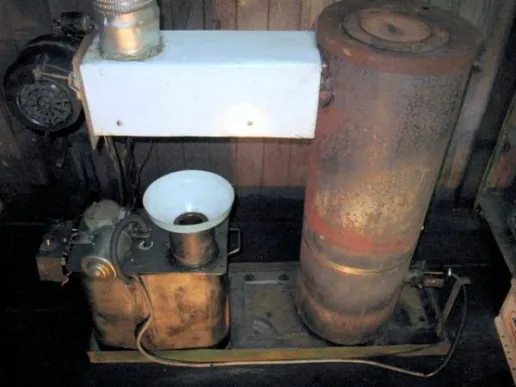

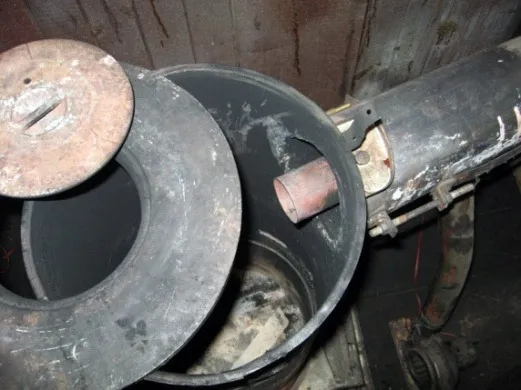

Удосконалена крапельна буржуйка для гаража має примусову подачу відпрацьованого масла і нагнітання повітря вентилятором. При цьому труба дожигатель НЕ пронизує верх печі, а входить в неї збоку, через патрубок димоходу. А ось трубка з нержавійки, що подає паливо в зону горіння, прокладається прямо крізь корпус до чаші. Як це зроблено на практиці, добре видно на фото:

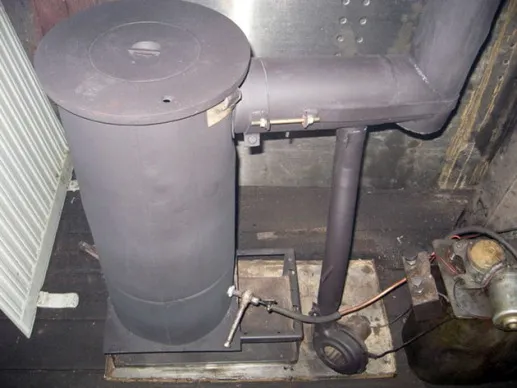

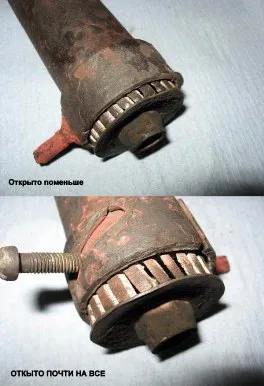

Тут впроваджена хороша думка - як вибухового клапана поставити плиту з конфорками. Також змінена і конструкція дожигатель. Замість безлічі отворів по всій довжині каналу, на кінці труби за допомогою болгарки зроблені косі прорізи. Причому просунуті майстри роблять величину цих прорізів регульованою, щоб управляти потоком вторинного повітря. Первинний же повітря надходить до чаші через нижній отвір в трубі.
В результаті виходить рівна і потужний факел полум'я, що б'є в усі сторони і нагріває корпус агрегату до червоного. Уявіть, що витрата масла в обігрівач, показаному на фото, становить не більше 1 літра на годину, при цьому буржуйки цілком вистачає для опалення середніх розмірів гаража. Тим домашнім умільцям, що бажають глибше вникнути в тему ефективного спалювання відпрацьованого масла, рекомендується відвідати спеціалізований форум termoportal.ru.
Як правильно встановити буржуйку в гаражі
Як правило, в приміщенні для зберігання автомобіля також знаходяться різні паливно-мастильні матеріали і ганчір'я, здатні спалахнути від найменшої іскри. Виготовлення обігрівача - це тільки перший етап, треба його ще правильно встановити в гаражі, при цьому повинні дотримуватися 3 умови:
- піч повинна стояти в зручному місці і в той же час обігрівати все приміщення;
- в безпосередній близькості від агрегату не повинно бути ніяких горючих матеріалів;
- важливо правильно влаштувати димохід, щоб не виникало питань, чому піч димить всередину приміщення.
Порада. Багато автомобілістів вважають за краще зберігати масла й змащення в підвалі гаража, тоді в разі нештатної ситуації не відбудеться їх загоряння від саморобної буржуйки.
Зазвичай обігрівач намагаються встановити в дальньому кутку приміщення, де він не буде заважати проведенню робіт з обслуговування авто. При цьому димохід можна вивести як вертикально через покрівлю, так і прокласти під нахилом уздовж всієї стіни, а потім вже повернути на вулицю. У першому випадку ККД буржуйки буде невисоким, оскільки короткий ділянку димоходу не в змозі передати тепло від димових газів повітрю приміщення.
У цій ситуації є просте рішення - змайструвати димохід з водяним контуром. Ділянка труби полягає в герметичну водяну сорочку з двома патрубками. Чим більший ділянку вдасться охопити, тим ефективніше буде відбуватися відбір тепла. До патрубкам такого теплообмінника можна приєднати пару саморобних регістрів опалення, забезпечивши циркуляцію води за допомогою насоса.
При другому варіанті прокладки уздовж стіни, коли димохідний канал безпосередньо нагріває повітря в гаражі, важливо забезпечити хорошу тягу, інакше агрегат може погано працювати і диміти. Коли димохід встановлений правильно, то висота верхнього зрізу труби над камерою згоряння буржуйки становить не менше 4 м.
висновок
Немає сумнівів в тому, що саморобна буржуйка, що функціонує на відпрацьованому маслі, - один з кращих варіантів для обігріву гаража. Питання в тому, кому яка конструкція обігрівача більше підходить або доводиться до душі. Якщо вивчити відгуки та думки фахівців з цього приводу, що висловлюються на різних форумах, то велика частина схиляється до збірки крапельної печі, ніж до виготовлення простого і небезпечного агрегату.
