САМОПІШУЩІЕПРІБОРИ

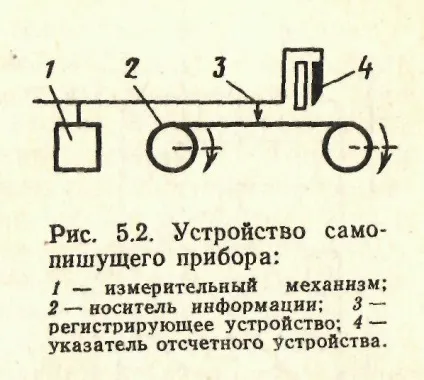

Самопишущим називають реєструючий вимірю? Вальний прилад, в якому передбачена запис свідчень у формі діаграми. Незважаючи на різні види носіїв і конструктивні відмінності самописних приладів, принцип їх пристрою однаковий (рис. 5.2). Основний елемент самопішу? Ного приладу - вимірювальний механізм з великим обертаю? Щим моментом для забезпечення переміщення покажчика і можливості реєстрації інформації на паперовий носій. Для переміщення носія інформації (діаграмного паперу) застосовуються різні стрічкопротяжні механізми 2. Інфор? Мація реєструється за допомогою пристрою 3, яке хутра? Ническом пов'язано з покажчиком відлікового пристрою 4.

Вимірювальний механізм самописного приладу повинен розвивати великий крутний момент, необхідний для пре? Подолання сил тертя в регистрирующем устрої. Цьому тре? Бованіям задовольняють магнітоелектричні і феродинамічні механізми, які набули найбільшого поширення.

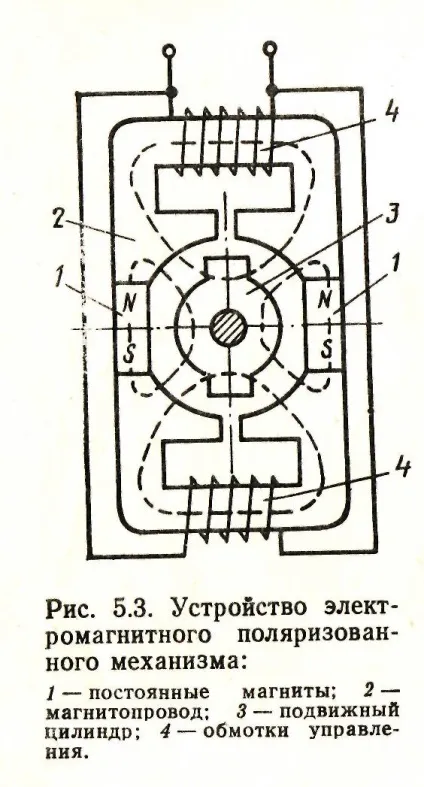

Для збільшення частотного діапазону самописних при? Борів необхідно мати вимірювальний механізм з частотою власних коливань, більшою, ніж у магнітоелектричних і феродинамічні механізмів Такими властивостями облада? Ють магнітоелектричний з двома магнітами (зовнішнім і внут? Ренним) і електромагнітний поляризований механізми. Більшого поширення з них за останні роки отримали електромагнітні поляризовані механізми, власна ча? Стота яких близько 60 Гц. Схема конструкції такого механиз? Ма показана на малюнку 5.3. Механізм складається з двох поляри? Зующих постійних магнітів 1, поміщених в магнітопровод2 з розточеними циліндричними наконечниками. Усередині муздрамтеатру поміщений рухливий циліндр 3 з виступами. Дві обмотки управління механізму 4 включені послідовно.

При підключенні приладу в ланцюг збуджуються два потоки управління, які, замикаючись через рухливий сердечник, поляризують його. В результаті взаємодії магнітного поля осердя з полем постійного магніту створюються два обертов? Чих моменту, пропорційні вимірюваній току, які переміщують сердечник до рівності обертаючого і протидії? Чинного моментів. Протидіє момент в ме? Механізмі створюється двома спіральними пружинами (на рисун? Ке не показані).

Електромагнітні поляризовані механізми в порівнянні з магнітоелектричними мають менші габарити і масу.

Разом з тим такі механізми требу? Ють додаткових коштів для захисту і? Ти від зовнішніх магнітних полів.

Самописці, ис? Пользуемие в сучасних самопром? Шущіх приладах, можна розділити на дві групи: з безпосереднім зі? Єднанням реєструючого органу з рухомою частиною вимірювального ме? Механізмі і з з'єднанням через спрямо? Ляющее пристрій. Безпосереднє з'єднання реєструючого устройст? Ва з рухомою частиною вимірювально? Го механізму спрощує конструкцію приладу і зменшує споживання їм потужності. Разом з тим для його рабо? Ти потрібна диаграммная стрічка з нелінійної масштабної сіткою, що значно ускладнює обробку ре? Злиттів вимірювань. З'єднання ре? Гістрірующего пристрої з вимірю? Тельним механізмом через спрямляются? Ний пристрій дозволяє вико? Вать діаграмну стрічку з лінійної масштабної сіткою, але значно ускладнює механізм реєстрації, збільшує мо? Мент інерції рухомої частини приладу і погіршує його динамічних? Етичні властивості.

Методи реєстрації інформації, що застосовуються в самописних приладах, повинні забезпечувати наочність результатів вимірів, мінімальні витрати на обслуговування і можли? Ність тривалого зберігання результатів. Розрізняють методи реєстрації з нанесенням шару речовини на носій інфор? Ції, зі зняттям шару речовини з носія інформації і з з? Зміною стану речовини.

При реєстрації методом нанесення шару речовини примі? Няются олівці, спеціальне чорнило, пасти, копіювальн? Ні паперу та ін. Найбільшого поширення з них отримай? Чи різні чорнило і пасти з кульковим наконечником.

Для реєстрації інформації методом зняття шару речовини потрібна спеціальна паперова стрічка, в більшості випадків чорного кольору, покрита шаром парафіну з крейдою. Реєструються? Ющее пристрій при цьому має розплавляти при сопрікос? Новении зі стрічкою верхній шар парафіну, залишаючи на стрічці чіткий слід. Такий метод реєстрації вимагає регулювання ступеня нагріву реєструючого елементу в залежності від швидкості руху стрічки. Незважаючи на цей недолік, метод вважається найбільш перспективним і часто використовується в Нових модифікаціях самописних приладів. Інший метод реєстрації із зняттям шару носія преду? Сматрівает використання голки (або різця) з твердого мате? Ріалу, яка при переміщенні по носію зрізає шар попередньо нанесеного парафіну або металевого по? Криття. Для цього в якості носія використовується паперова стрічка з тонким шаром парафіну або напиляного металу. Та? Кою метод реєстрації застосовується в приладах, що працюють в умовах підвищеної вологості або в агресивних середовищах.

У самописних приладах іноді застосовується метод регист? Рації зі зміною стану речовини. Він полягає в тому, що на світлочутливий носій інформації впливає світловий промінь. Найбільшого поширення набув цей метод в світлопроменевих осцилографах.
